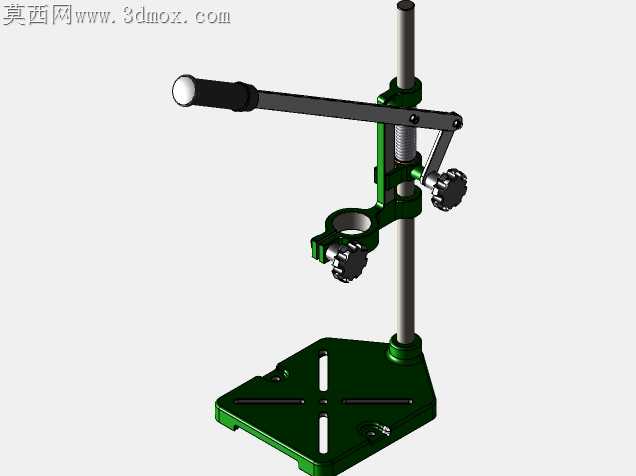

便携式手动台钻压力进给装置

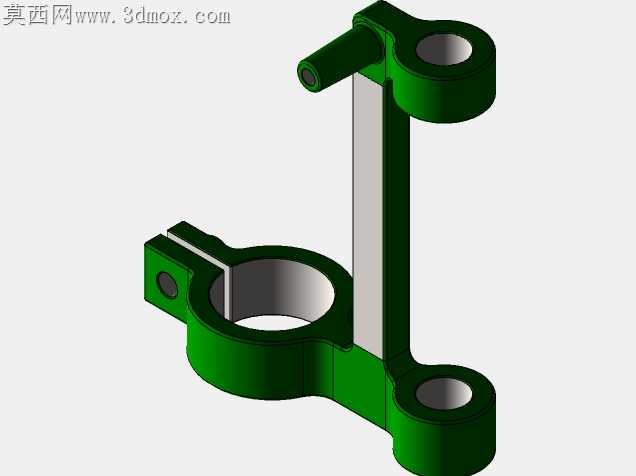

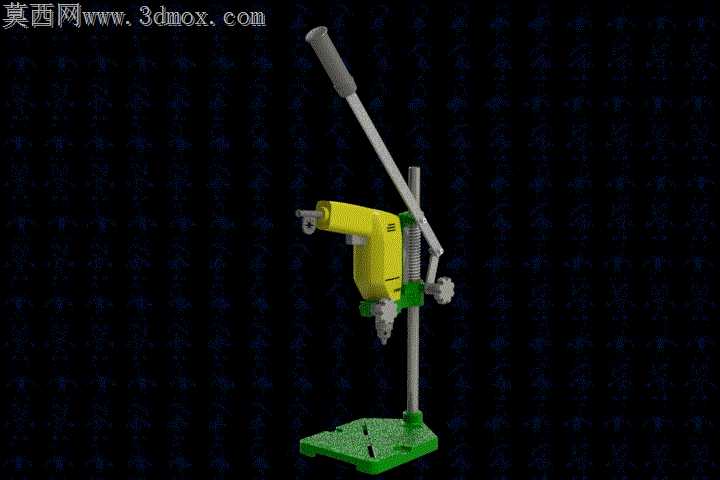

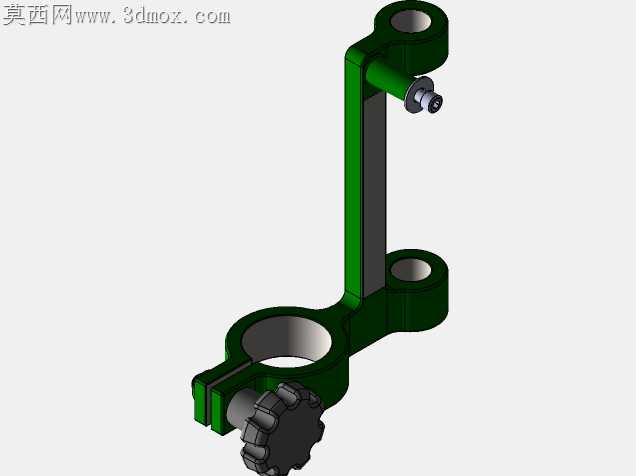

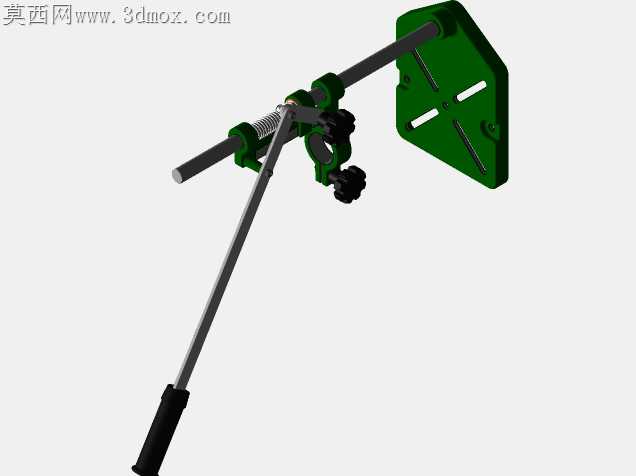

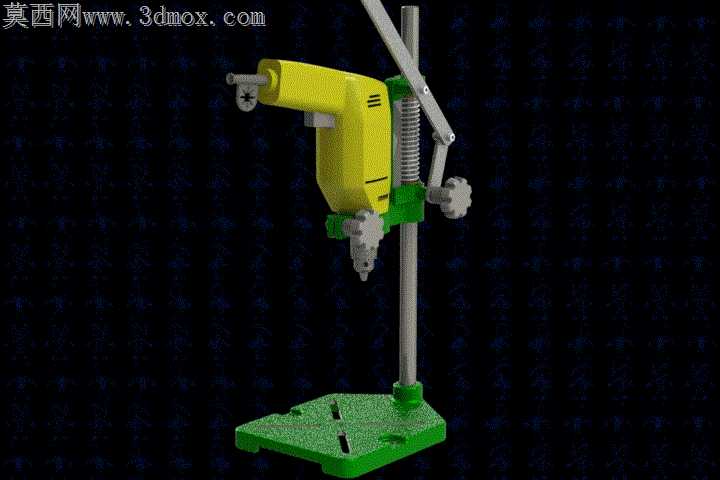

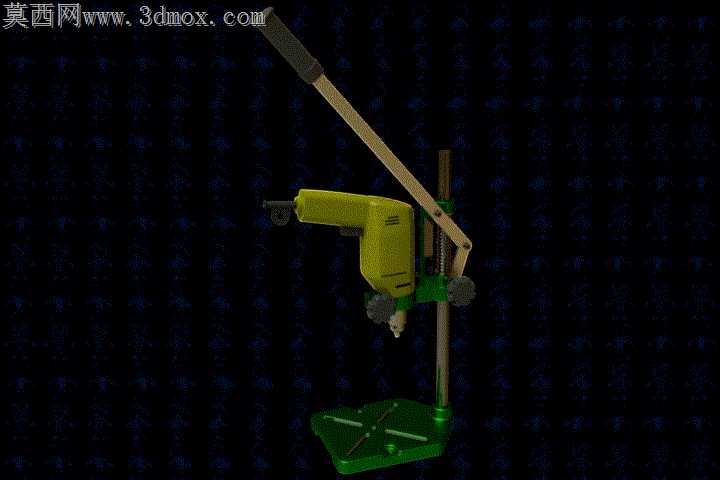

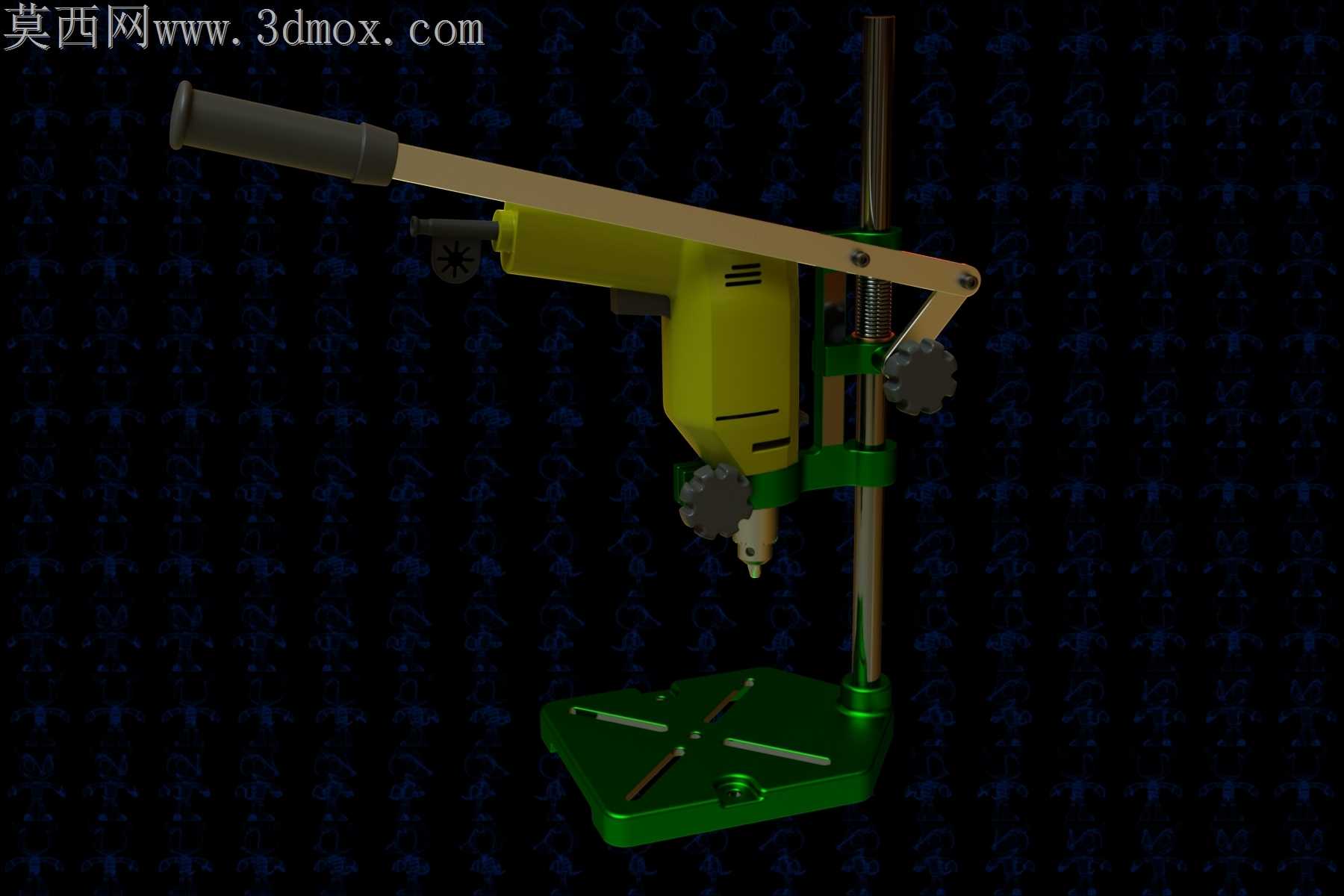

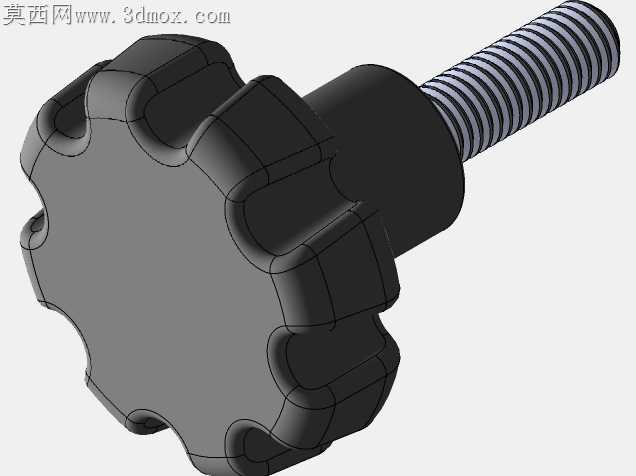

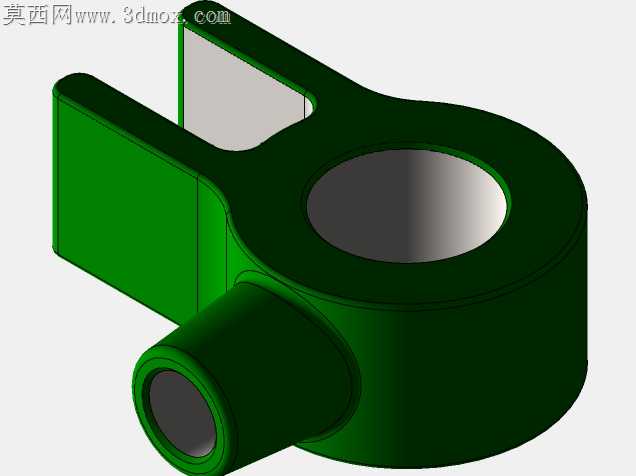

日常手持电钻作业最容易出现的问题，是进给力度不稳导致钻头崩刃、孔位偏斜，尤其是薄板钻孔、小直径钻头作业时，手部轻微抖动就会直接造成工件报废，这款手钻压力机结构正是针对这类现场加工痛点设计。从加工适配视角拆解这套结构，最先要关注的是立柱与滑套的配合公差，日常车间使用时金属切屑很容易附着在立柱表面，滑套如果采用过紧的间隙配合，进给时会出现卡滞，过松则会导致钻夹头摆动超差，实际适配加工时要给滑套预留0.02-0.03mm的配合间隙，同时在滑套下端加装毡圈密封，阻挡切屑进入配合面，延长工装使用寿命。底座的T型槽设计不能照搬重型台钻的参数，考虑到这款工装主打便携场景，T型槽宽度适配常用的M6压紧螺栓即可，槽边做1mm的倒角处理，避免压紧时螺栓头刮伤槽口，底座底面要预留三个沉头孔位，方便用户根据作业场景将工装固定在木工工作台、钢板操作台甚至临时木质垫板上，不用时也能快速拆卸收纳。握持手柄的杠杆比例经过适配调整，力臂长度刚好让普通人单手施加10kg左右的握力时，钻头处能获得30kg以上的进给力，足够应对10mm以下钢板、硬木、亚克力板的钻孔需求，手柄外层的橡胶套要做防滑纹理，沾了少量切屑液也不会打滑。复位弹簧的弹力不能选得过大，否则长时间操作会让手腕过度疲劳，弹力控制在手柄自然状态下能带动滑套复位到最高位置即可，弹簧上下两端都要做磨平处理，避免压缩时出现偏斜卡滞。电钻固定抱箍的弧度要适配市面上绝大多数10mm夹头的手持电钻，抱箍内侧贴2mm厚的橡胶垫，既可以抱紧电钻防止钻孔时打滑，也能避免夹伤电钻塑料外壳，抱箍的锁紧螺栓采用翼型螺母设计，不用额外工具就能快速拆装电钻，切换手持和台钻两种使用模式。这套结构没有复杂的传动零件，所有金属件都可以采用普通Q235钢材加工，底座做喷塑处理防锈，立柱表面做硬铬镀层提升耐磨性，加工成本低，维护简单，非常适合小型加工门店、家装现场、学生金工实训场景使用，能大幅降低手持钻孔的操作难度，提升钻孔精度和作业安全性，哪怕是没有太多钻孔经验的新手，也能借助这套工装钻出垂直、规整的孔位，减少工件报废率。
