黄铜内螺纹截止阀3/4规格结构设计

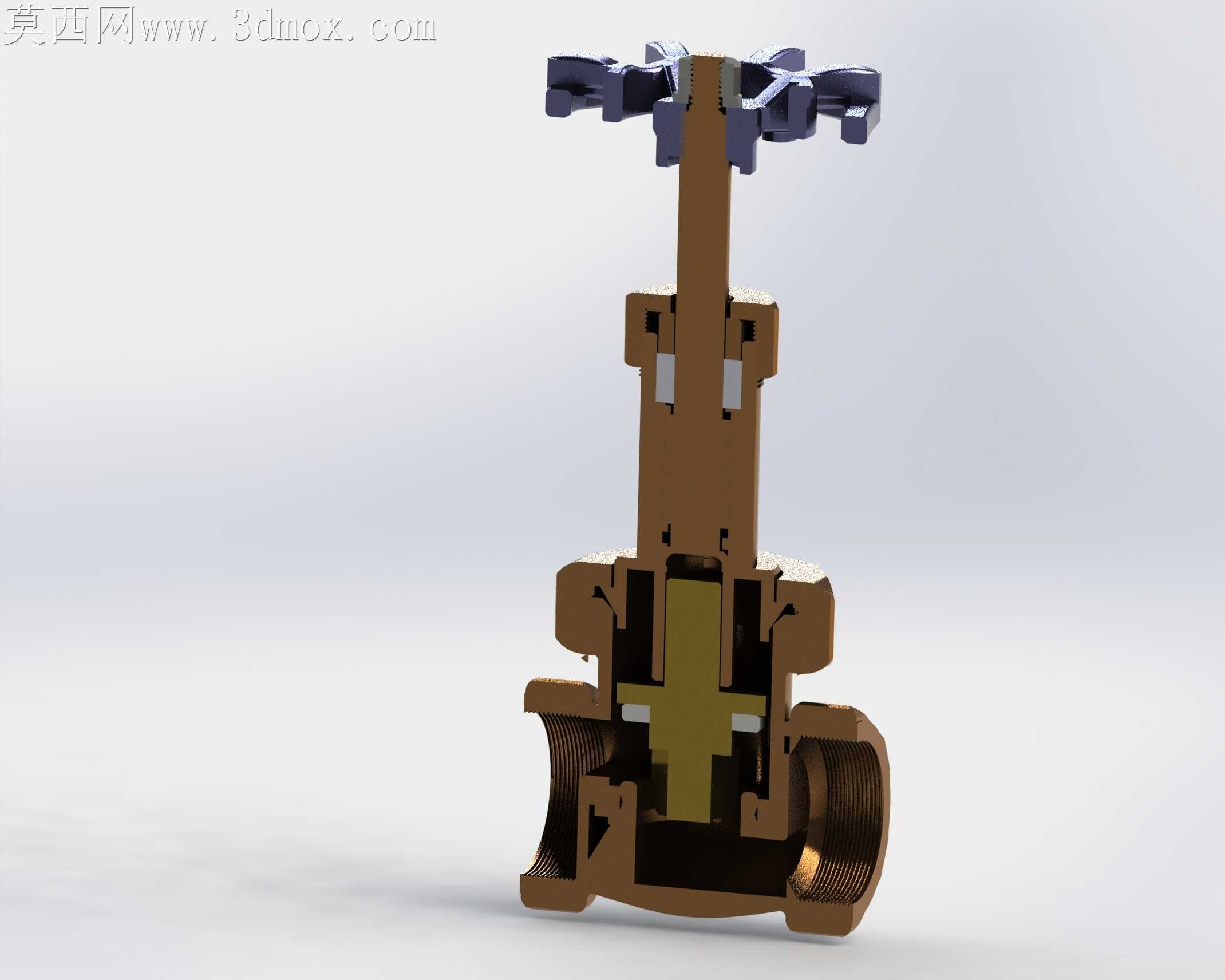

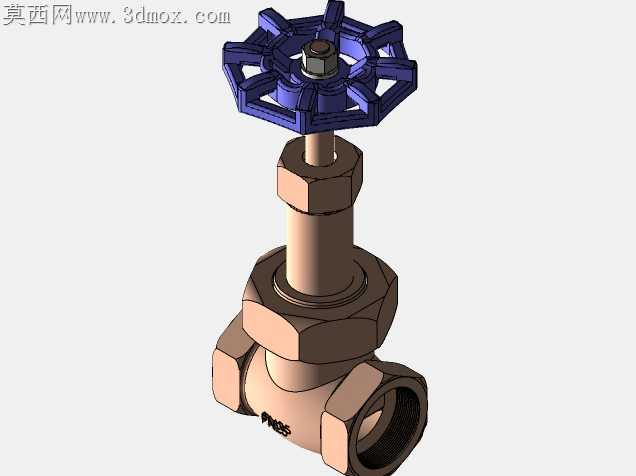

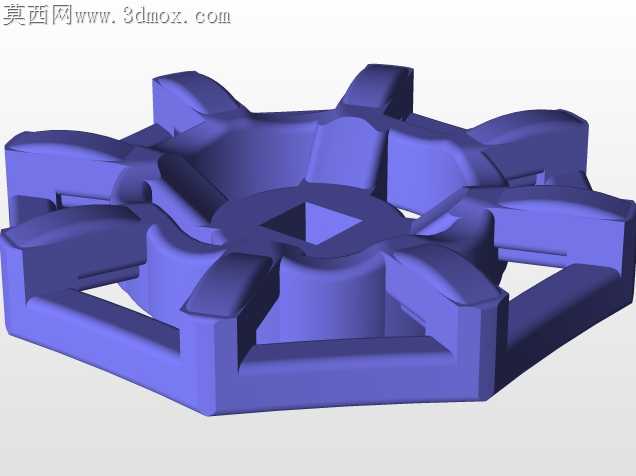

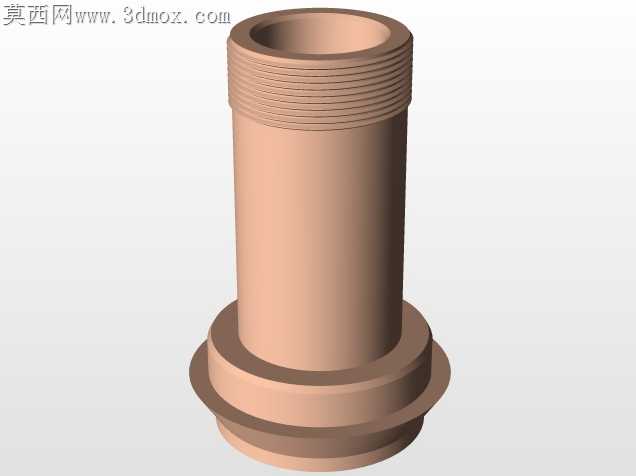

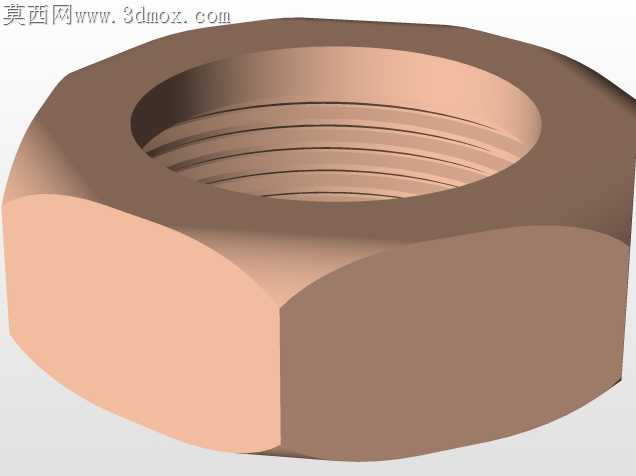

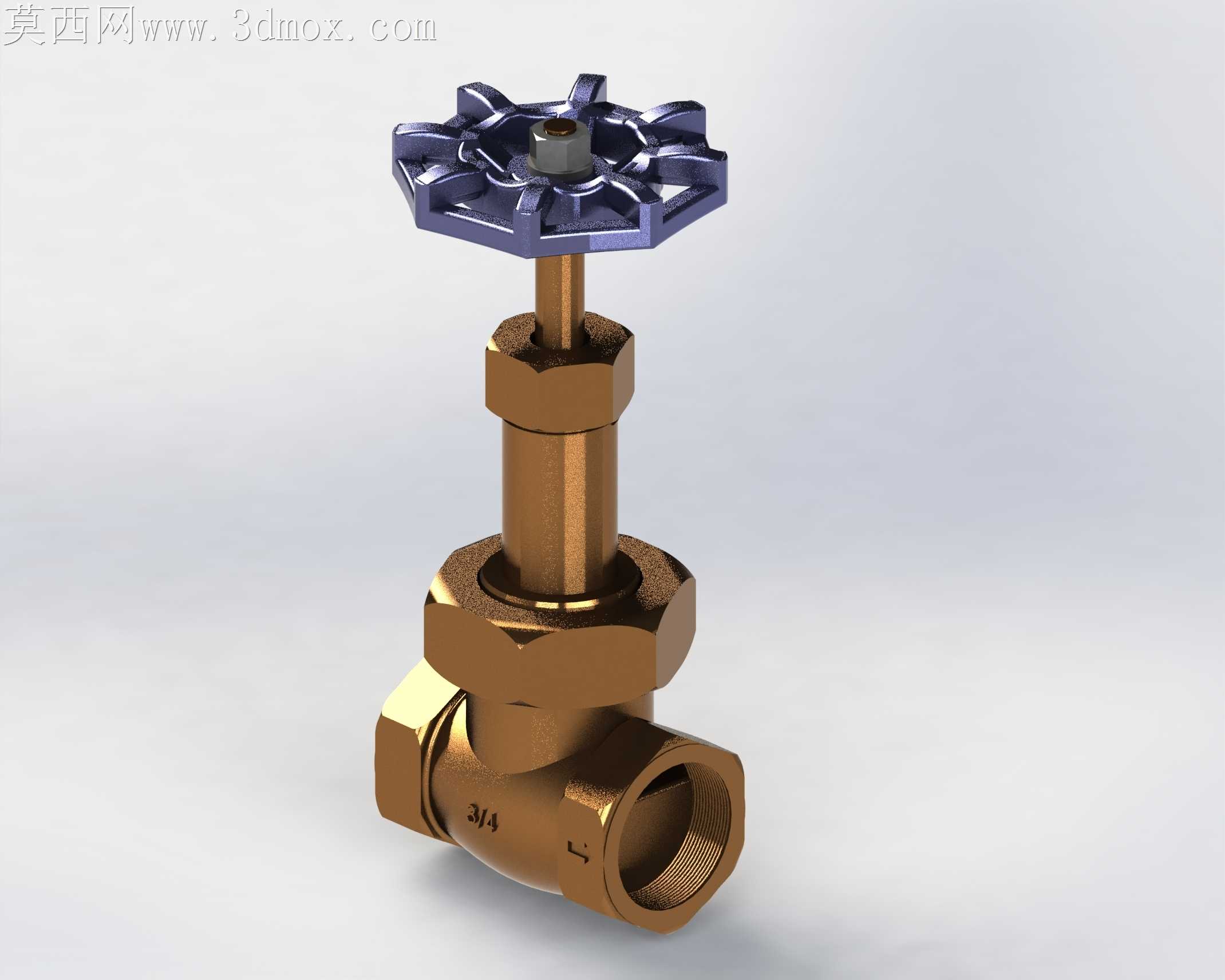

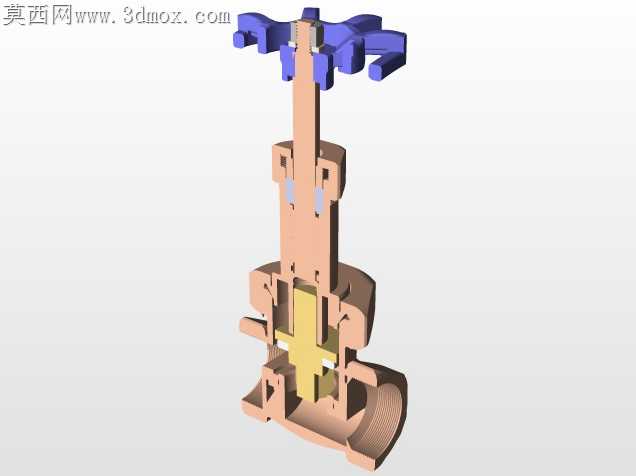

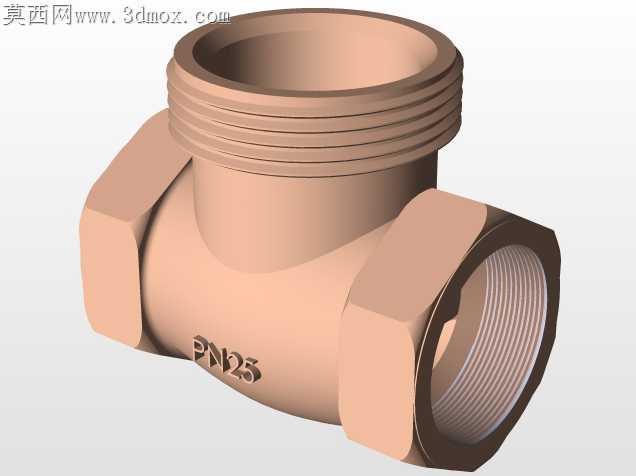

民用给排水、小型暖通管路里常用的3/4口径黄铜截止阀，最容易出问题的部位从来不是阀体承压段，而是手轮和阀杆的连接位、阀盖和阀体的螺纹配合段——很多小厂做的同规格阀，用不到半年就会出现手轮打滑、阀杆处渗水的问题，根源就在加工阶段对配合公差的取舍太随意。这款阀的阀杆和手轮连接位做了扁方卡位设计，不是单纯靠顶部螺母压合固定，就算长期拧动出现螺母松动，手轮转动的扭矩也能直接通过扁方传递给阀杆，不会出现手轮转、阀杆不动的空转情况，这点比很多同价位的光杆压合结构靠谱太多。阀体上标注3/4的内螺纹接口，螺纹收尾处做了1.5牙的退刀槽，现场安装缠生料带的时候，不会因为螺纹末端的断牙挤破生料带造成渗漏，很多没做退刀槽的阀，安装时工人稍不注意就会把生料带挤到螺纹止口位置，打压测试十有八九会漏。阀盖和阀体连接的六角压紧位，特意做了加厚的凸台结构，用管钳拧紧的时候不会因为夹持力太大把六角边拧崩，之前接触过不少薄边阀盖，安装时稍用力就裂，只能整阀报废。阀瓣的密封面做了微弧倒角，不是平直的硬密封面，关闭时阀瓣和阀座的接触是从外圈逐步向内圈贴合，不会因为管路里的细沙粒卡在密封面中间造成关不严的情况，就算有小杂质也会被倒角挤到密封面外侧，不会卡在密封副中间。手轮的花瓣式造型不是单纯为了好看，每一个瓣的边缘都做了R2的圆角，冬天戴劳保手套拧动的时候不会割破手套，手指发力的位置刚好卡在花瓣的内凹处，沾了水也不容易打滑。阀体的流道做了全通径的平滑过渡，没有突兀的台阶，介质流过的时候不会产生明显的紊流噪音，家里供暖用的话不会出现阀门处嗡嗡响的问题。铜材质的壁厚做了均匀化处理，最薄的流道壁也有2.3mm，承受16bar的静压完全没问题，不会出现冬天冻裂阀体的情况，很多偷料的阀壁厚只有1.5mm，稍微上冻就会从流道处胀裂。
