大口径电动高温烟道闸阀结构设计

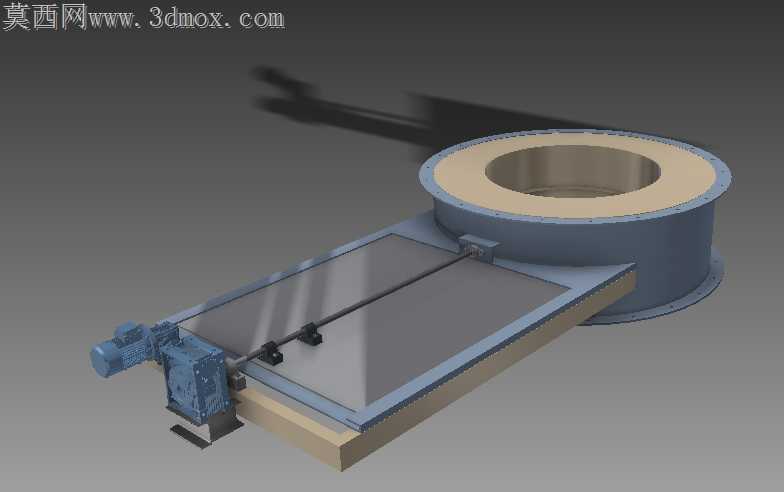

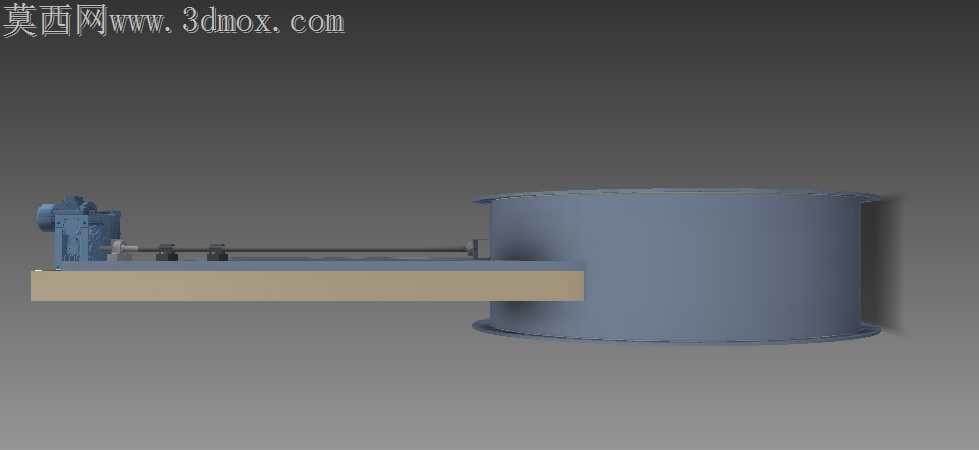

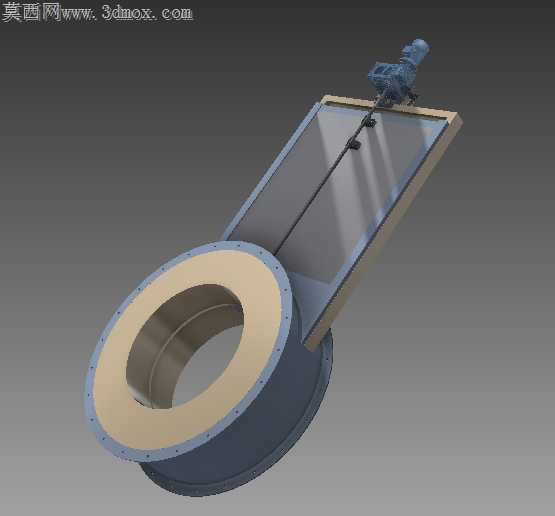

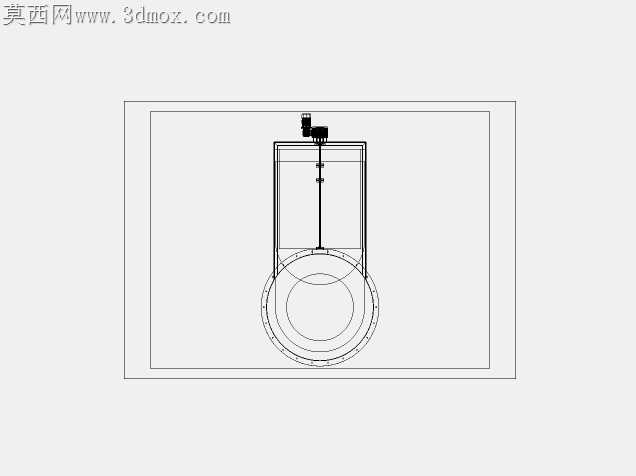

高温烟道截流场景里，普通闸阀常因阀板受热变形卡涩、法兰密封面受热应力拉扯漏风，这套大口径闸阀的结构设计从加工适配角度做了全链路的细节调整。阀座法兰圈没有采用常规的整圈厚钢板直接焊接工艺，而是在法兰内侧预留了12mm的耐火材料浇筑槽，槽壁上均匀分布着交错布置的锚固钉，现场浇筑耐火衬里时，衬层能和金属基体牢牢嵌合，不会因长期受高温烟气冲刷出现分层脱落。阀板的滑动轨道没有直接焊在阀体壳体上，而是采用了分段式可拆卸导轨设计，每段导轨通过沉头耐热螺栓固定在阀体侧壁的安装凸台上，导轨与凸台之间预留了0.8mm的热膨胀间隙，高温工况下导轨受热伸长时不会出现拱起变形，后期导轨磨损后也能直接在烟道外部完成更换，不用拆动整个阀体的密封结构。驱动端的减速电机安装座做了偏心调整，电机输出轴和阀板传动丝杠的同轴度公差控制在0.1mm以内，安装座和阀体之间垫了3mm厚的石棉隔热垫，避免烟道的高温顺着金属壳体传导到电机端，造成电机绕组过热烧毁。阀板的边缘没有做常规的直角切削，而是加工出了3°的斜度密封面，密封面堆焊了2mm厚的硬质合金层，关闭时斜度结构能让阀板越压越紧，不会因烟道内的风压波动出现缝隙漏风，同时硬质合金层能抵御烟气里的粉尘颗粒冲刷，延长密封面的使用寿命。阀体的壳体板材拼接处全部采用了双面坡口满焊，焊后做了煤油渗透检测，避免焊缝处出现细微砂眼漏风，壳体外侧还均匀焊接了多道加强筋，筋板的布置方向顺着烟道的气流方向，既提升了阀体的整体刚性，不会因大口径结构出现壳体变形，也不会额外增加过多的气流阻力。传动丝杠的防护套采用了分段式金属波纹管结构，能完全阻挡烟道内的粉尘落到丝杠螺纹上，避免丝杠传动时出现卡涩磨损，波纹管的两端都采用了快拆卡箍固定，日常维护时不用拆解整个传动结构就能快速清理积灰。
