羽毛竞技格斗机器人机械结构设计

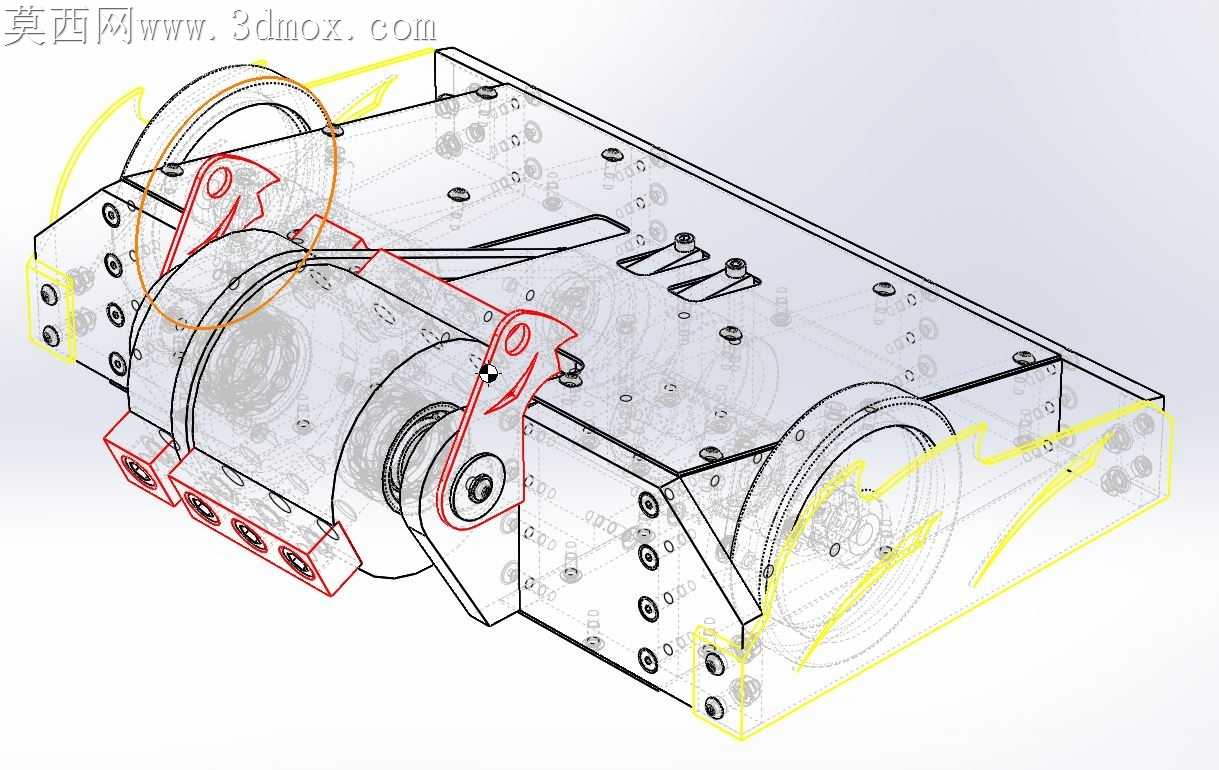

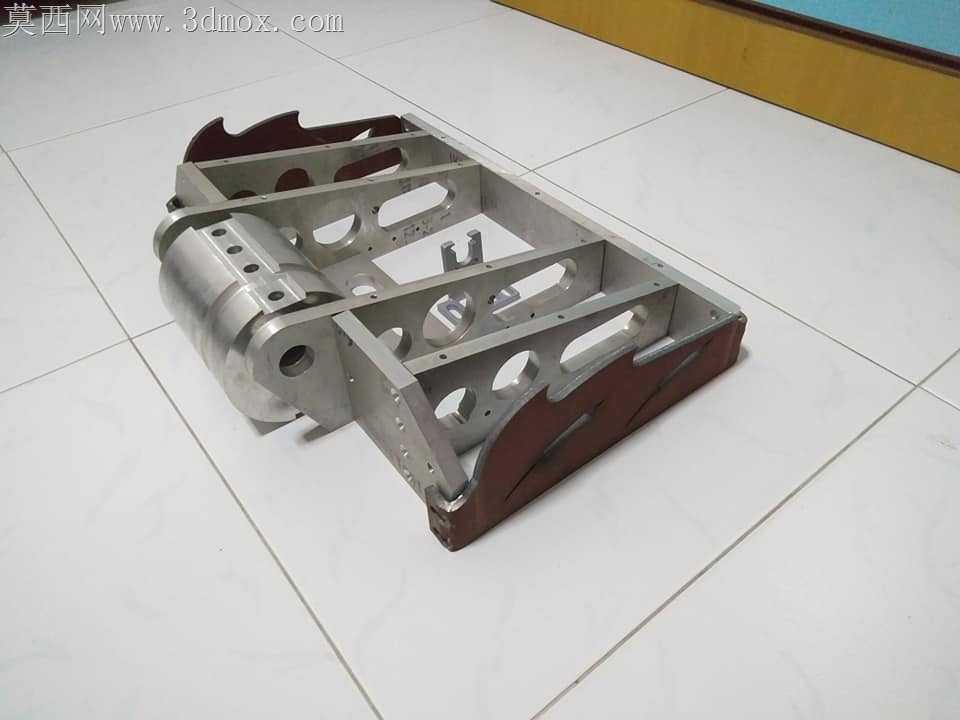

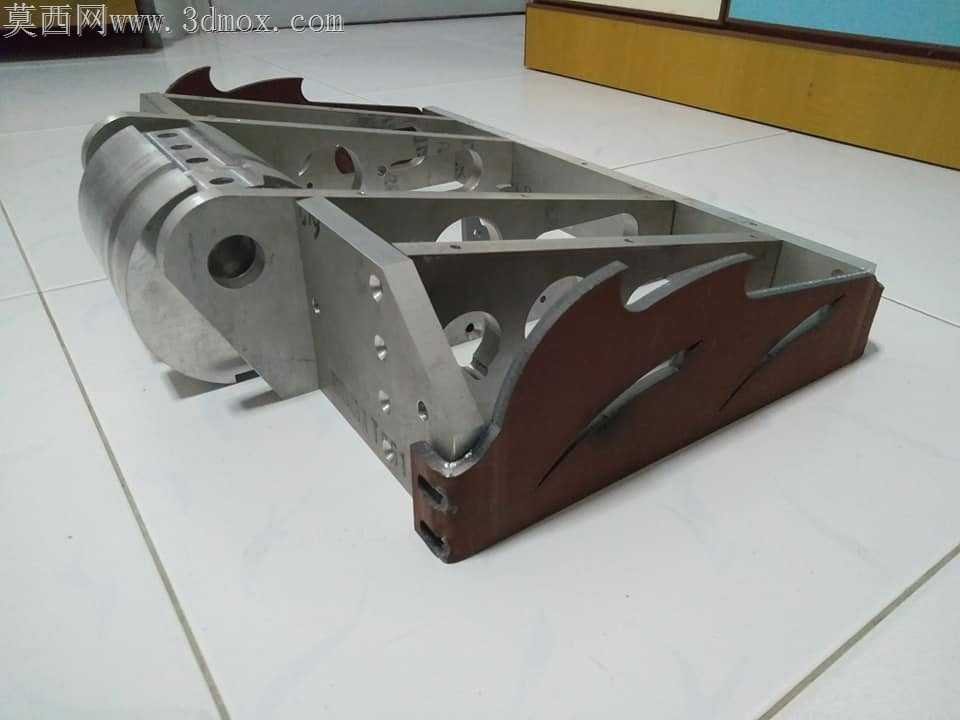

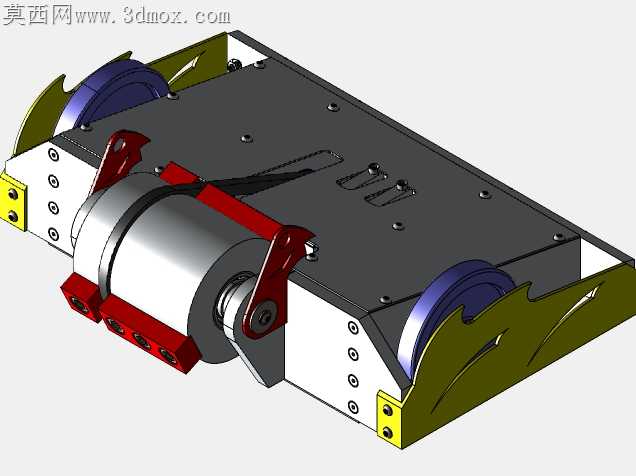

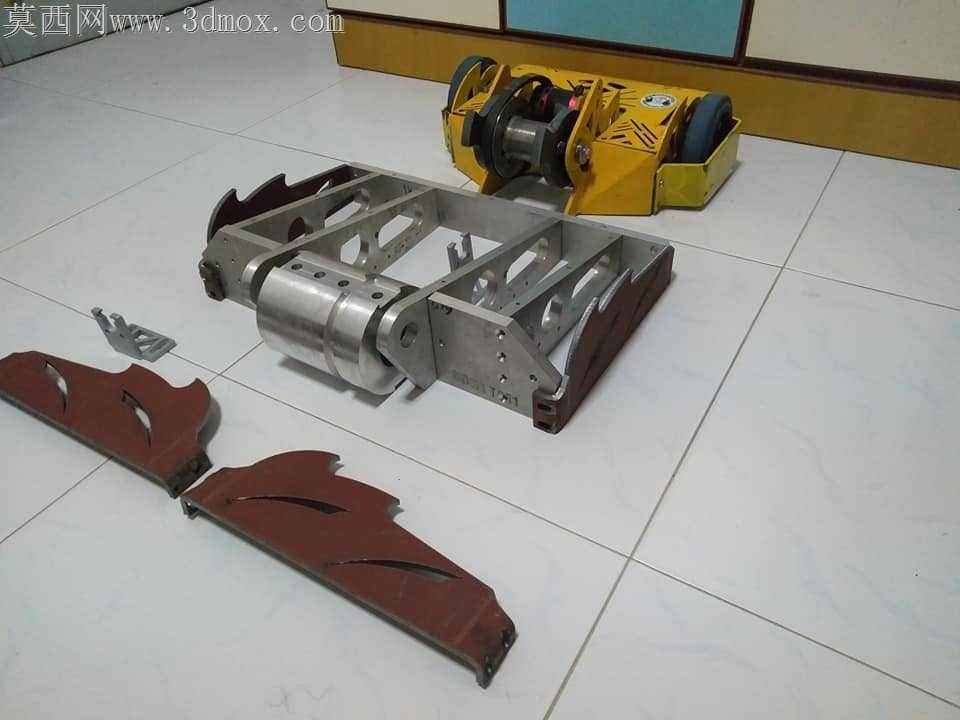

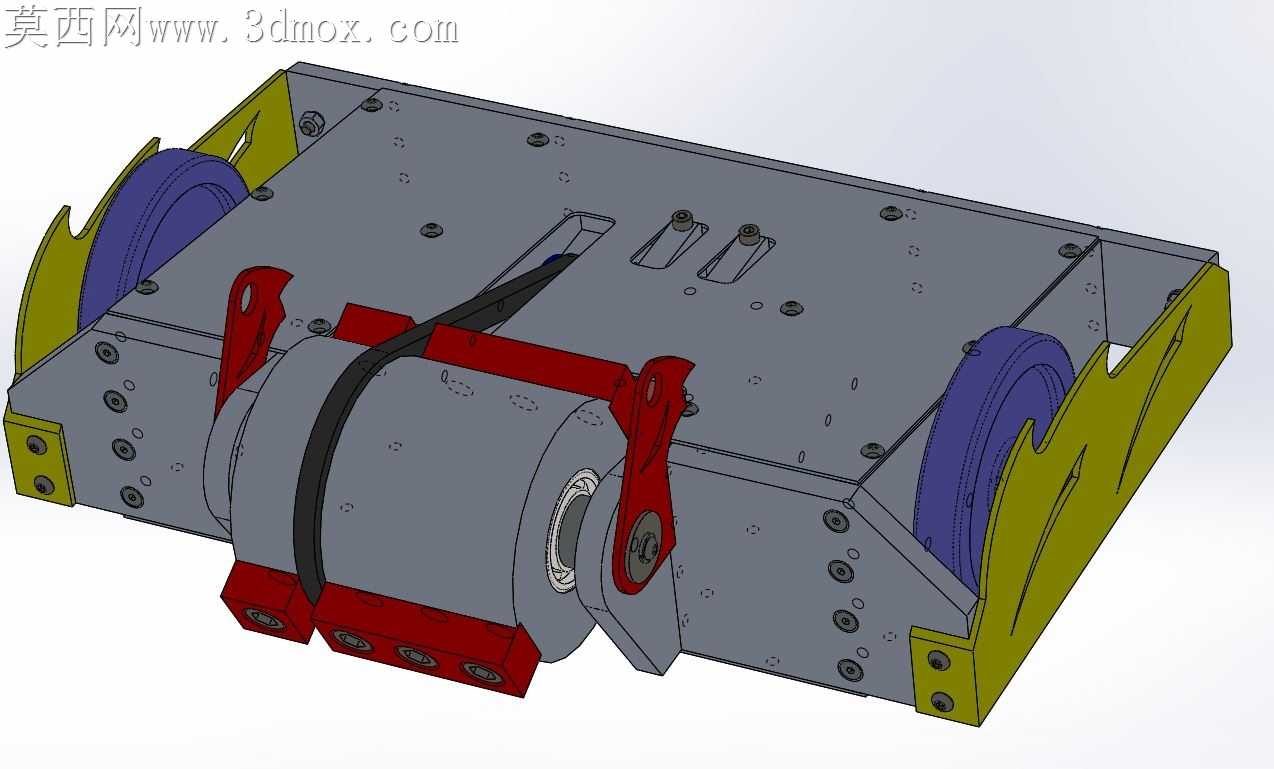

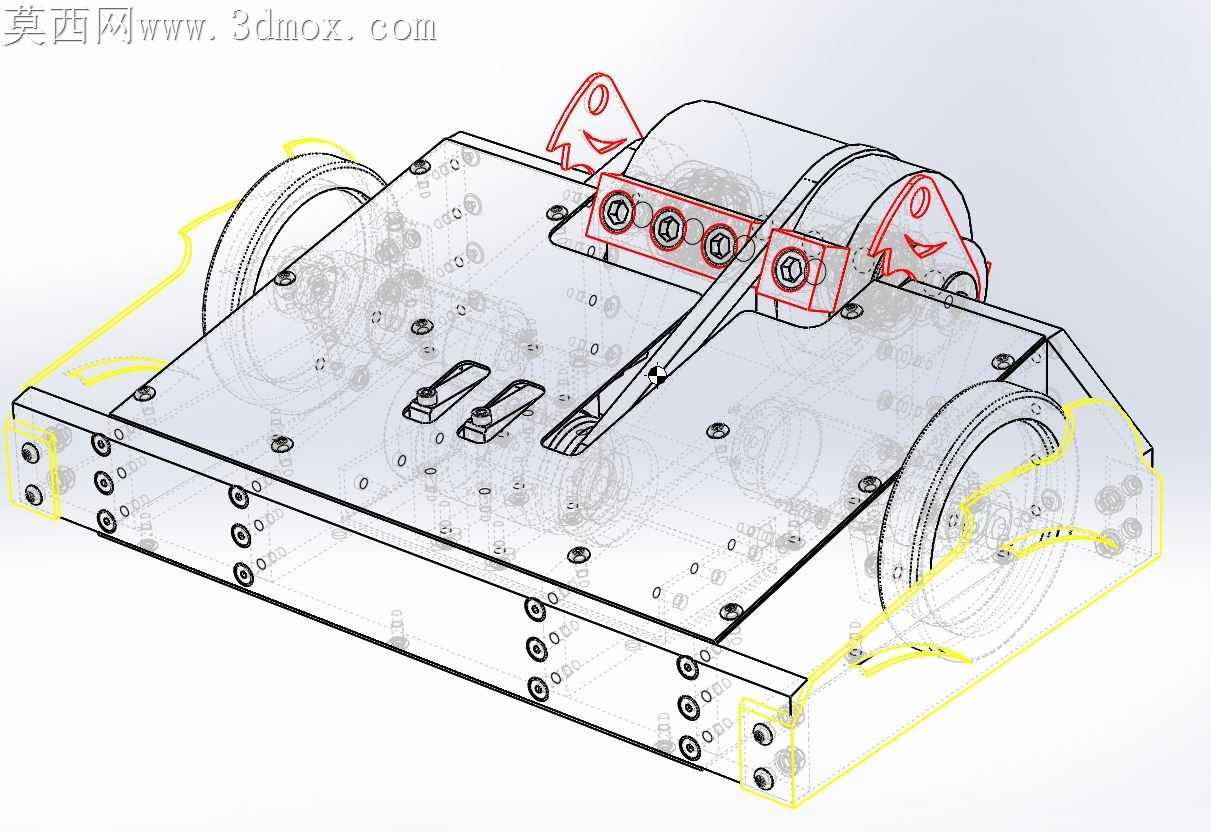

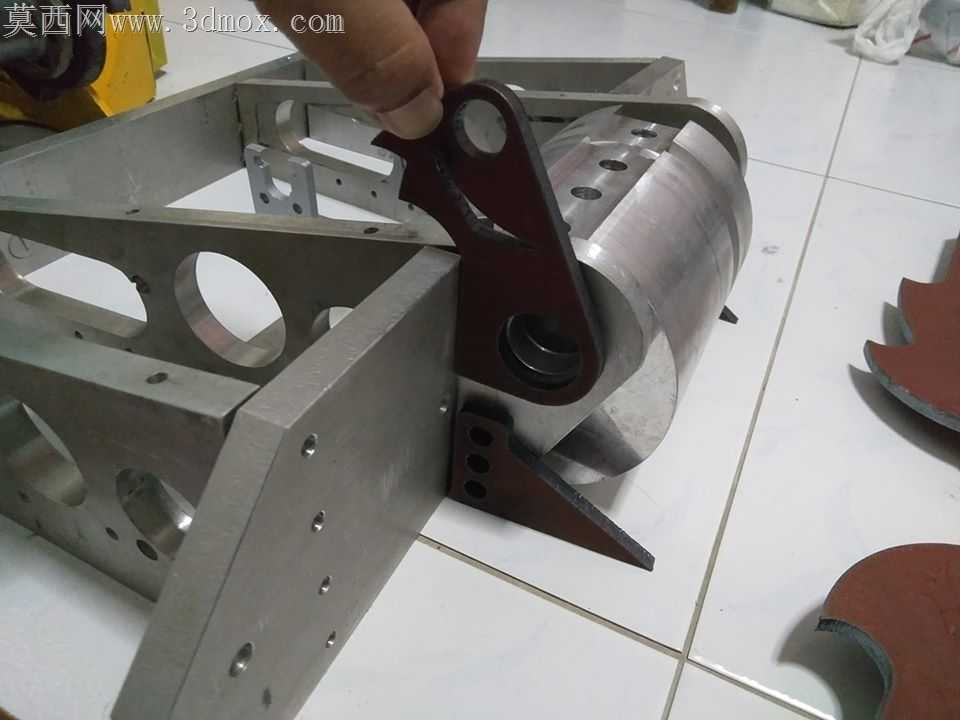

羽毛量级格斗机器人的加工适配始终绕不开重量配额与结构强度的核心矛盾，每克重量的分配都直接影响赛场机动性与抗冲击表现。这款竞技机器人的底盘采用分区域镂空的平板式主承力结构，镂空槽位并非随意排布，而是沿着主应力走向预留，既削减了非承力区域的多余铝材重量，又不会在武器冲击、对手撞击时出现应力集中断裂的问题。主武器旋转模块的安装支座采用红钢材质的加强角件包裹，支座与主底盘的连接孔位特意做了沉头公差适配，紧固件安装后端面完全齐平，不会在对战剐蹭中被对手掀掉紧固件导致武器脱落。两侧行走轮的外侧加装了橄榄绿色的弧形防护挡板，挡板边缘做了渐变式的刃口收边，加工时采用五轴铣削一次成型，没有拼接焊缝，既可以格挡对手的水平攻击，又能在近身贴战时顺着弧面滑开对手的武器，避免硬接冲击损失行走动力。前端武器模块的旋转轴与驱动电机的连接位，特意预留了0.02mm的同轴度公差补偿间隙，加工时轴端做了倒角导向，装配时不需要强行敲入就能顺滑对位，不会因为过盈量过大导致电机轴在高速旋转时出现偏磨烧蚀。底盘侧边的白色安装立板采用分层叠装的固定方式，每块立板的连接孔位都做了错位排布，避免同一截面的孔位过多削弱立板的抗弯折强度，立板与主底盘的连接采用内六角圆柱头螺钉，螺钉头完全嵌入沉孔内，不会突出表面勾挂对手的武器线缆。两侧黄色的端部限位块采用硬质尼龙材质加工，既可以在机器人撞向场地围挡时起到缓冲吸能的作用，又不会因为硬碰撞导致底盘连接位变形，尼龙块的安装孔做了长圆孔设计，装配时可以微调防护挡板的伸出长度，适配不同重量配额下的配重调整需求。主武器的配重轮采用紫色硬质阳极氧化处理，轮缘做了动平衡去重处理，高速旋转时不会出现整机抖动的问题，去重槽位隐藏在轮缘内侧，不会被对手的攻击剐蹭破坏动平衡精度。底盘表面的所有走线槽都做了圆角过渡处理，避免尖锐棱边割破线缆绝缘层导致赛场断电，槽位深度刚好容纳线缆外径，走线后不会突出底盘表面被武器刮断。
