多关节同步带传动桌面机械臂结构设计

项目分类:工业机器人 发布时间:2020-06-30 ID:121318
  • 多关节同步带传动桌面机械臂结构设计
  • 多关节同步带传动桌面机械臂结构设计

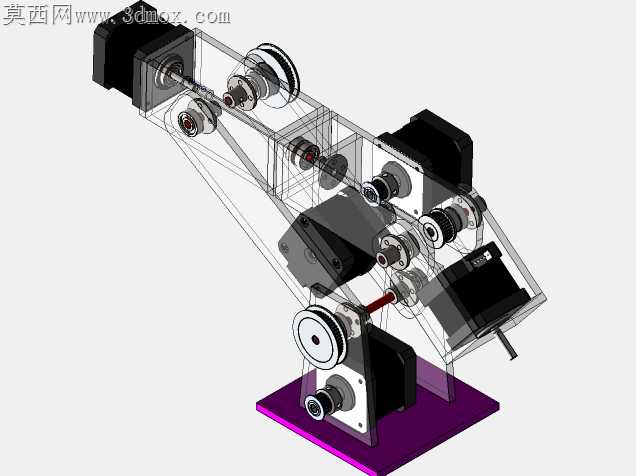

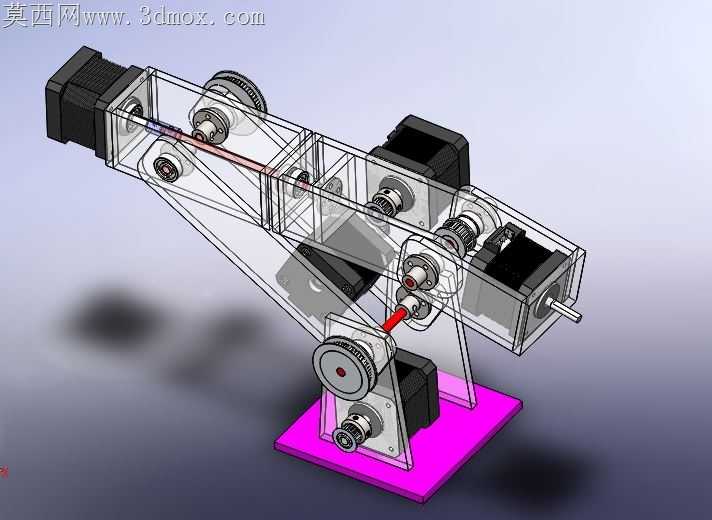

桌面级轻载机械臂的落地痛点,从来不是关节数量够不够,而是传动链路的回差控制能不能适配小范围精密取放的工况。这款机械臂没有采用常见的关节直驱方案,反而把所有驱动电机都集中布置在底座与大臂的固定侧,通过同步带把动力传递到远端关节,直接把小臂、腕部的运动惯量压到最低,高速启停时的臂身抖动会比直驱结构小一个量级。同步带轮的安装位都做了偏心张紧结构,不用额外加装张紧轮,装配时转动偏心轴就能调整带体预紧力,既避免了张紧轮带来的额外传动损耗,也能抵消长期运行后带体蠕变产生的松弛,后期维护不用拆解整个臂身,只需要松开锁紧螺丝微调偏心量就能恢复传动精度。臂身的框架采用透明亚克力板材做封盖,不是为了视觉效果做的装饰件,板材本身就是传动链路的防护结构,能把同步带、带轮完全封闭在框架内部,避免车间里的切屑、灰尘落入带轮啮合区造成跳齿,同时透明材质不用拆盖就能直接观察带体磨损、张紧状态,日常巡检效率比金属封闭臂身高很多。底座的安装板做了加厚处理,三个驱动电机的安装面都铣出了定位止口,电机输出轴与带轮的同轴度能直接靠机加工精度保证,不用装配时反复打表找正,也能避免电机轴受径向力造成的轴承过早磨损。关节处的转轴都采用双轴承支撑结构,两个轴承分别布置在关节铰接点的两侧,跨距刚好覆盖带轮的传动力作用点,带轮传动时的径向力会直接被轴承承接,不会让转轴承受额外弯矩,长期运行后关节的径向窜动能控制在0.02mm以内。腕部末端的传动带走的是臂身内部的导向槽,没有外露的走线或传动件,末端做回转动作时不会出现管线缠绕的问题,带体的走向全程都有导向轮限位,臂身俯仰到极限角度时带体也不会和框架内壁发生摩擦。每个关节的限位位置都预留了光电传感器的安装槽,不用后期额外打孔加装限位件,装配时直接把传感器卡入槽位就能完成零位校准,传感器的走线也沿着臂身内部的线槽布置,和传动链路完全隔开,不会出现传动带磨破线缆的隐患。这种结构设计完全适配教学实训、小工件分拣这类轻载场景,没有冗余的复杂结构,所有装配公差都靠机加工面保证,对装配人员的技术要求更低,后期更换易损件的成本也远低于采用谐波减速器的同负载机械臂。
