带田宫变速箱的连杆式双足步行机构

小型双足步行机构的落地试制中，最容易被忽略的是连杆铰接处的旷量累积问题——很多纸面设计的步态轨迹完美，实际装配后因为轴孔间隙、零件形变，走两步就会出现侧倾卡滞，甚至直接栽倒。这套步行机构直接适配田宫70093双出轴变速箱，从装配逻辑出发做了全链路的公差适配，没有追求炫目的复杂结构，每一处连接都给实际装配留足了调整空间。

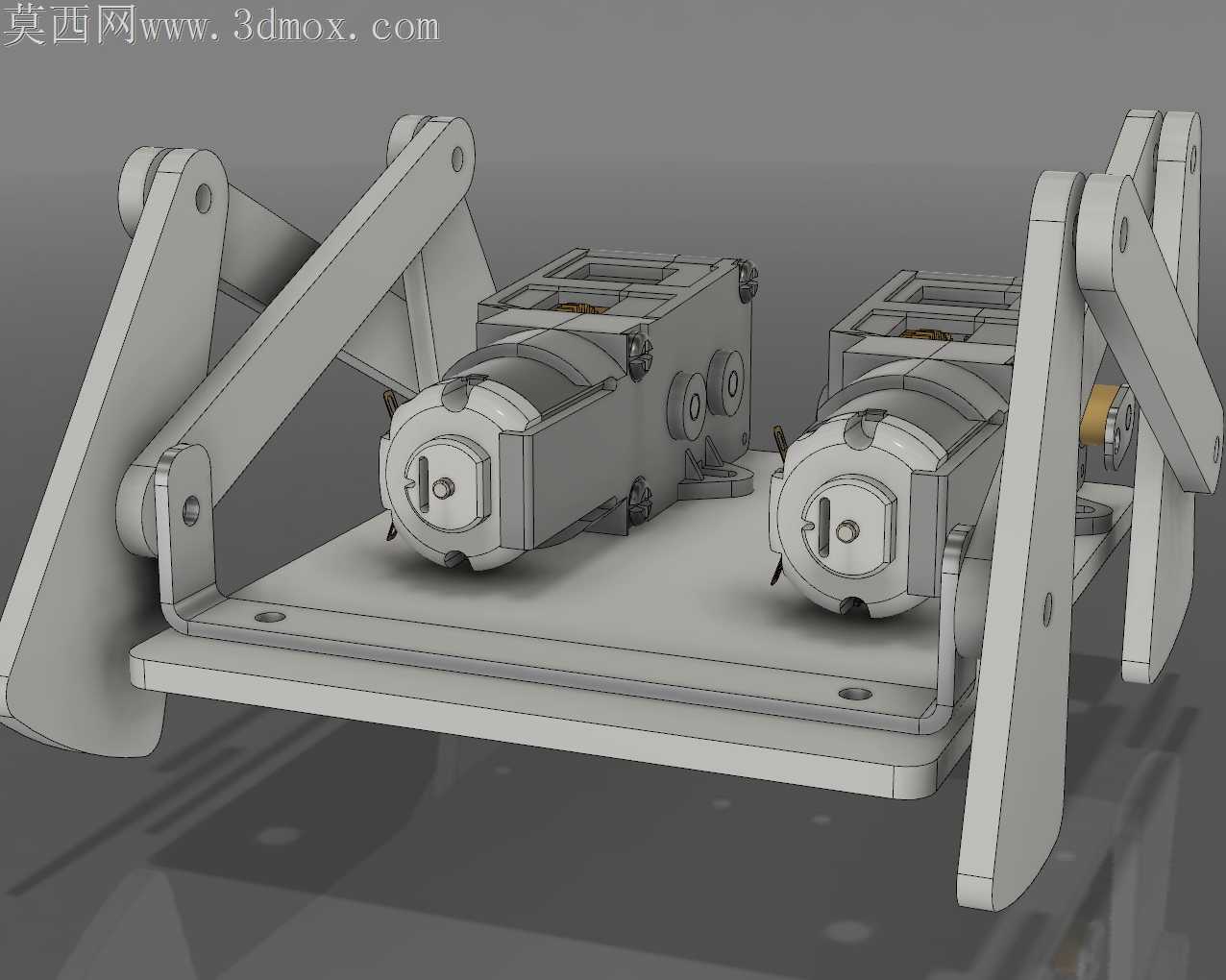

底板上的变速箱安装位做了沉台限位，不用额外做定位治具，把变速箱卡进沉台后，两个输出轴的中心高刚好和两侧连杆组的输入轴孔对齐，不会出现强行掰弯连杆才能装轴的情况。要知道很多新手做这类步行结构，总喜欢把安装孔打在光板上，靠肉眼对齐轴位，装完之后两个输出轴的同轴度偏差能超过0.5mm，电机转起来整个机构都在抖，电流负载直接飙升一倍。

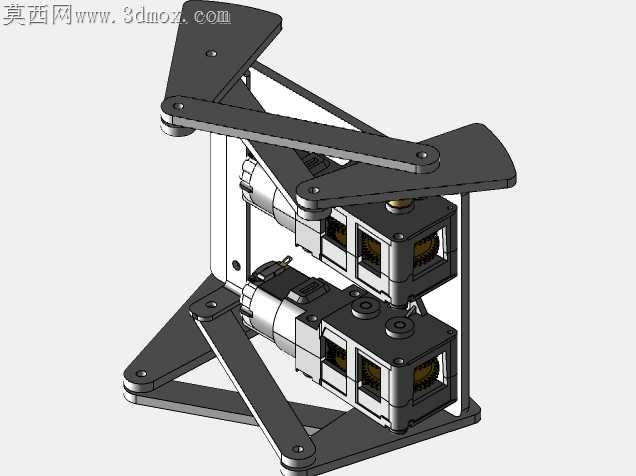

两侧的步行腿采用对称式四连杆构型，铰接轴的位置特意做了轴肩限位，每处转动副都预留了0.1mm的轴向间隙，不会因为3D打印的层纹或者板材切割的毛刺，出现转动卡涩的问题。足端的平板做了轻微的外扩倒角，落地接触时的支撑面比连杆投影宽出8mm，单腿支撑阶段的重心投影始终落在足端支撑范围内，不用额外加配重块就能保持直立稳定。

连杆和变速箱输出轴的连接位没有用顶丝硬锁，而是做了D型孔适配，刚好卡进田宫变速箱自带的D型输出轴，传递扭矩的时候不会打滑，拆装的时候也不用费劲撬顶丝留下的压痕。两侧连杆组的相位差严格保持180度，装配时只要把两个连杆的初始位置掰到对角状态再锁轴，通电后就能自然形成交替迈步的步态，不用反复调试相位。

走线槽直接开在底板的加强筋间隙里，电机的导线顺着槽走到底板尾部的电池位，不会被摆动的连杆刮到绝缘层，很多同类设计走线随意，走不了几步线皮就被连杆磨破造成短路。所有外露的轴端都做了倒圆角处理，没有尖锐的毛刺，调试的时候不会划手，也不会勾到外接的导线。

这套结构没有用复杂的控制板，单靠机械连杆就能把电机的连续转动转化为稳定的步行动作，很适合作为机械原理实训的实操案例，装配过程中能直观感受到连杆相位、轴孔公差、支撑重心对行走效果的影响，比纯仿真的模型更有实操参考价值。
