手动金属型材卷圆压型工装结构

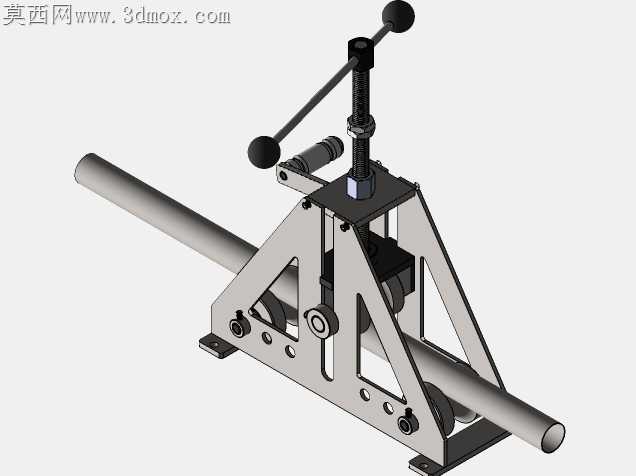

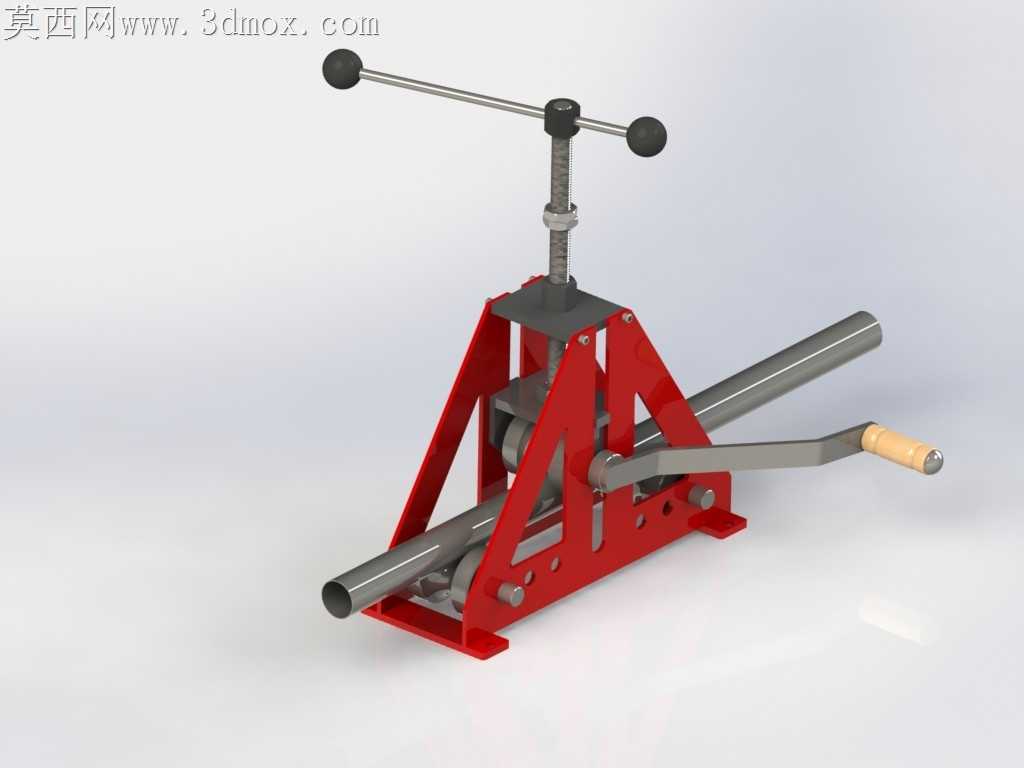

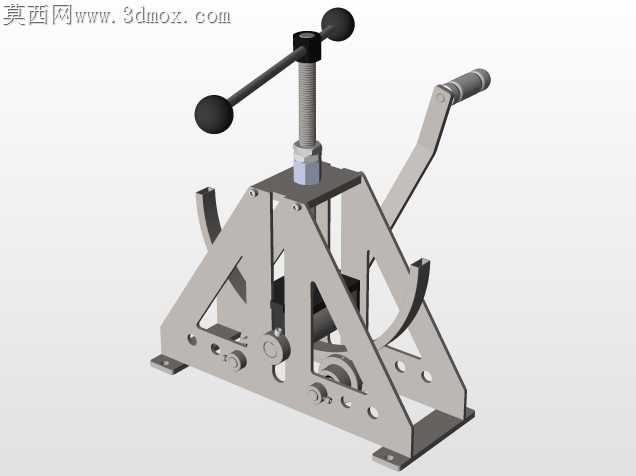

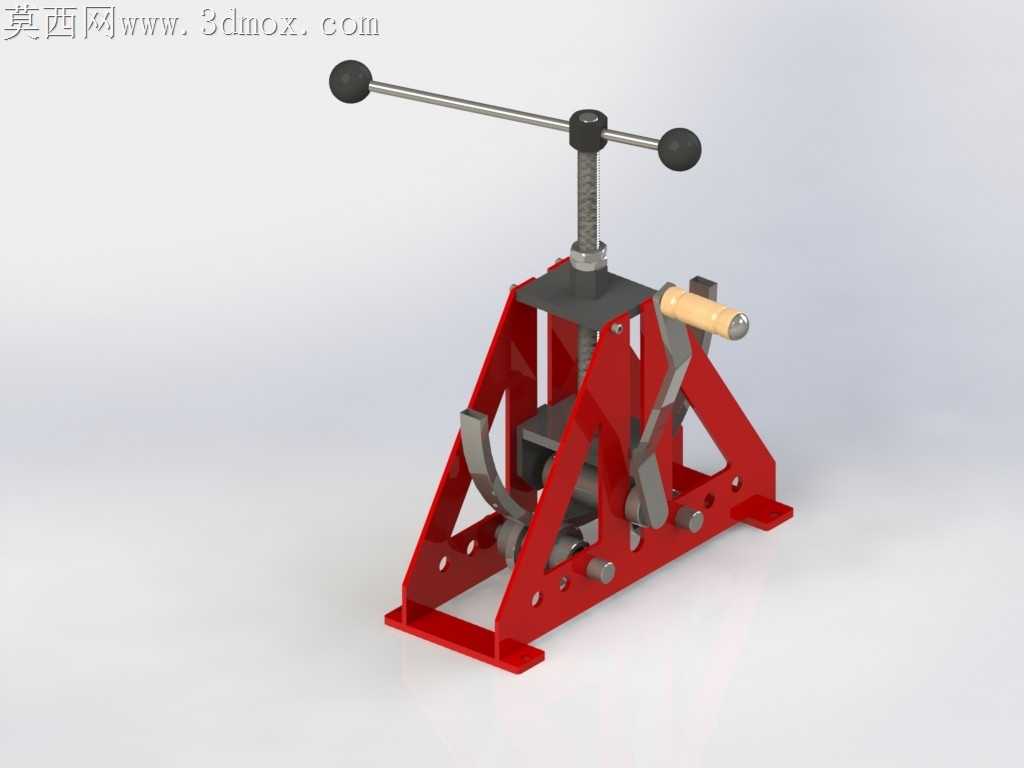

车间小批量型材弯卷作业常碰到这类痛点：外购电动卷板机占地大、调试周期长，面对1.2mm壁厚的薄壁金属管、窄带型材加工时，进给量稍大就会出现管壁瘪陷、成型弧度不均的问题，纯手工敲制的工件一致性差，后续拼接对位要反复修磨。这款手动卷圆工装的结构设计，刚好戳中了小型加工场景的核心需求。三角式焊接机架没有多余的外伸结构，底部预留的长条安装孔可以直接锁在工作台边沿，作业时不会因为摇臂施力出现侧翻，机架侧板的镂空槽不是减重装饰，是给下压螺杆的导向滑块留的调节行程，滑块和槽壁的配合间隙控制在0.05mm以内，下压时不会出现偏摆，避免压辊倾斜导致的型材壁厚压溃。顶部的T型手摇把做了双球头防滑设计，施力时双手可以同时发力，螺杆采用梯形传动牙，进给量每转仅1.5mm，薄壁型材加工时能精准控制下压深度，不会因为进给过量把工件压废。侧方的木柄操作杆是用来控制成型辊的锁止定位，弯卷到指定弧度时扳下锁止柄，就能固定辊轮间隙，连续加工同规格工件时不用反复校准尺寸。辊轮的接触面做了圆角过渡，没有尖锐棱边，和金属型材接触时不会刮伤工件表面镀层，辊轮和转轴的配合处预留了润滑脂槽，长期高频使用也不会出现卡涩。机架上的多个预留安装位，可以根据加工型材的截面形状更换对应槽型的辊轮，不用重新制作整套工装，换型成本极低。这类手动工装没有复杂的电控、液压部件，日常维护只需要定期给传动螺杆和辊轮转轴加注润滑脂，新手经过十分钟讲解就能独立操作，特别适合机修实训、五金加工门店、小批量五金制品生产场景使用，加工出来的型材弧度顺滑，没有局部褶皱、凹陷的缺陷，后续焊接、拼接工序的修磨工作量能减少六成以上。
