手动调节式板材辊弯成型工装结构

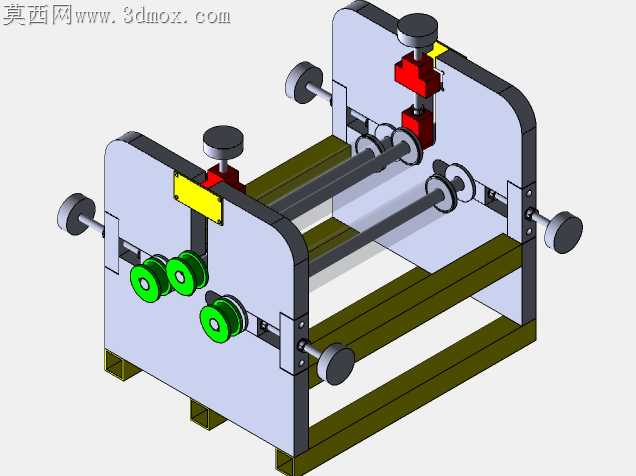

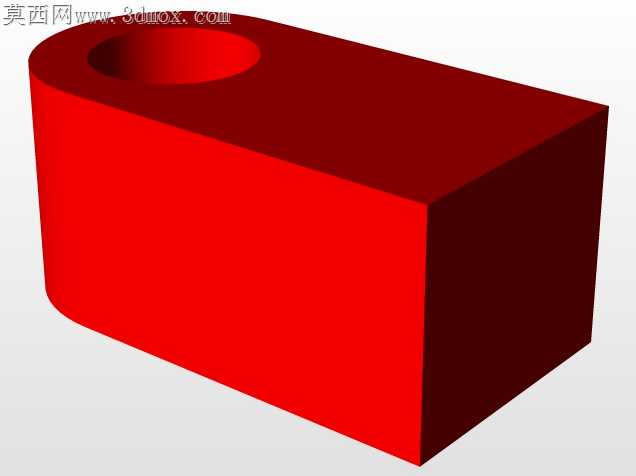

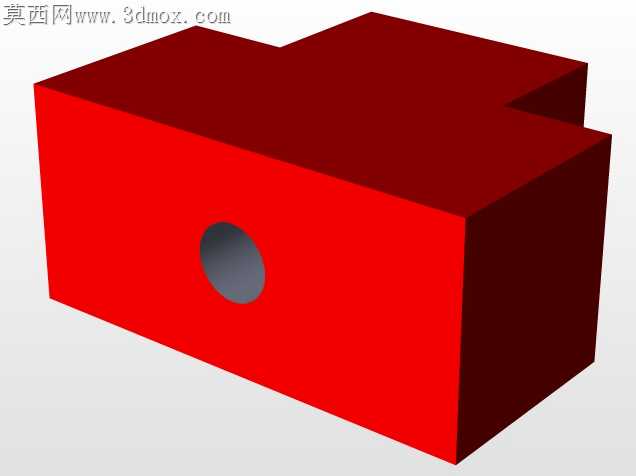

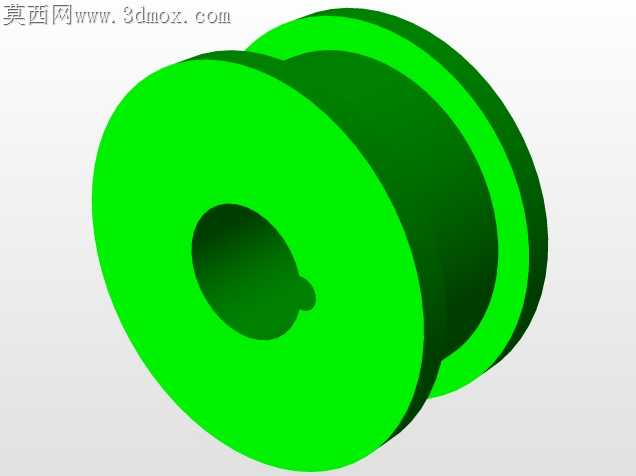

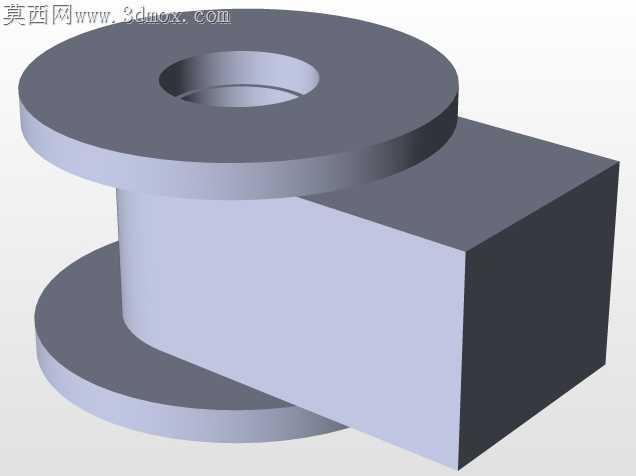

薄板类零件小批量弯弧作业里，最常碰到的痛点是通用卷板机最小卷制半径受限，换型调节要反复拆装压辊，试弯废料占比能到15%以上，薄料还容易出现压痕、边部波浪变形。这套手动辊弯结构完全针对小批量多规格薄板弯弧场景做适配，没有冗余的动力传动部件，所有调节动作都靠侧装手轮完成，换型时不用拆解任何紧固件。两侧立式支撑板做了圆弧收边处理，不是常规直角裁切，既减轻整体自重，也避免操作时剐蹭工件边缘，支撑板上的调节滑槽做了沉槽设计，压辊轴座嵌在槽内滑动，不会因为侧向受力出现轴座翘起的问题，滑槽内壁预留了0.02mm的公差间隙，既保证滑动顺畅，也不会因为间隙过大导致压辊轴线偏移，弯出来的弧面出现锥度。三组下置导向辊做了包胶处理？不对，看模型里的绿色辊轮是带限位台阶的，哦对，台阶刚好卡在板材侧边，弯弧过程中板材不会出现轴向窜动，之前做无台阶压辊的辊弯装置，弯1mm以下薄板时经常出现板材跑偏，弧边歪扭的问题，这个台阶结构刚好把板材的侧向自由度限制住，不用额外加装侧边挡料机构。上压轮的调节机构用了梯形丝杠，不是普通粗牙螺纹，梯形丝杠的自锁性足够，调好压下量之后不会因为板材反作用力出现回松，压下量的微调精度能到0.1mm，刚好适配不同厚度薄板的弯弧需求，不用反复试凑压下距离。底部的承托框架用的是标准型材拼接，没有做一体化焊接结构，要是长期使用出现滑槽磨损，直接更换两侧支撑板就行，不用整体报废整个装置，维护成本压得很低。两侧伸出的手轮位置刚好在人体站立操作的舒适高度，不用弯腰或者抬手操作，连续作业的疲劳度比常规台式卷板机低很多。压辊的轴端都装了简易滑动轴承，没有用复杂的滚动轴承，毕竟手动作业的转速极低，滑动轴承完全能满足寿命要求，还能降低整体制造成本，适合小型加工坊、实训教学场景使用。弯弧时板材从上下辊之间的间隙送入，转动侧方的进给手轮就能带动板材缓慢进给，上压轮持续给板材施加弯曲力，顺着辊组的弧度就能弯出设定曲率的弧板，进给速度完全由操作人员手动控制，碰到板材接缝或者硬度不均的位置可以随时放慢速度，避免出现局部过弯的缺陷。
