小型台式钻铣床配套夹紧工装结构设计

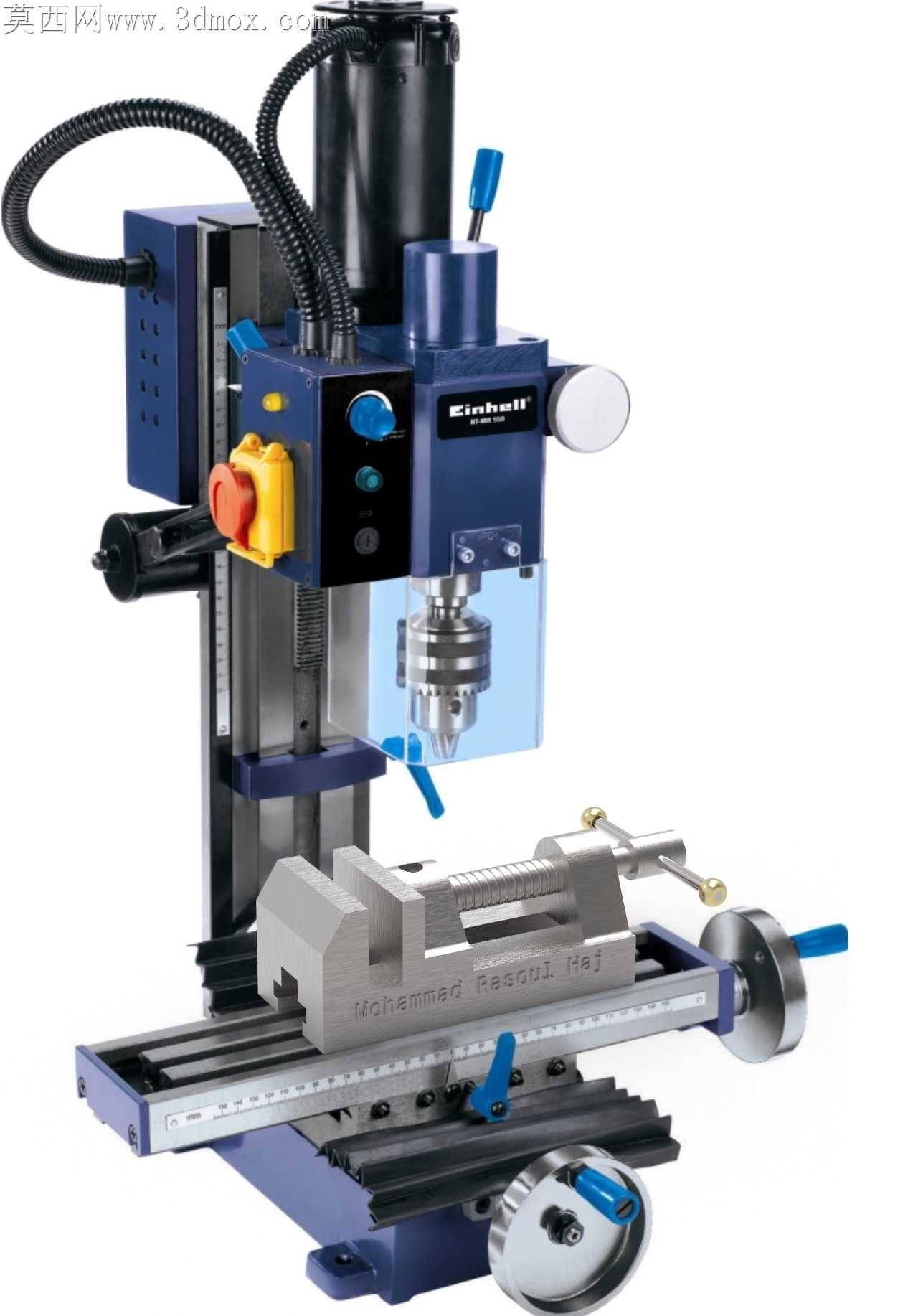

车间里小型台式钻铣床最常遇到的加工痛点，就是薄件、异形件装夹时的受力偏移——普通平口钳夹持力集中在钳口两个窄面，钻削轴向力稍大就会出现工件翘边，铣削侧面时甚至会带着工件飞转，既废零件又有安全隐患。这套夹紧结构完全围绕小型台钻的加工空间做适配，没有照搬大型机床夹具的冗余设计。钳身底座的T型槽卡接结构做了公差收窄，和机床工作台的槽宽配合间隙控制在0.02mm以内，装夹时不需要反复敲打工件找正，推到基准位就能锁死，比普通平口钳的找正时间省了近六成。活动钳口的进给手轮做了阻尼优化，摇轮时的力反馈均匀，不会出现空程虚位，夹持薄壁铝件时能精准控制夹紧力，不会把工件夹出压痕甚至夹变形。夹紧块的接触面做了细密的交叉滚花纹理，不是光滑平面，接触摩擦力比光面钳口高40%左右，钻削时就算钻头走到工件边缘，也不会出现工件滑移导致的钻头崩断问题。机床主轴旁的透明防护挡板和夹紧结构做了空间避让，挡板落下时不会碰到钳口的任何运动部件，加工时能挡住飞溅的铁屑，不用额外加装防护装置。横向进给的手轮位置特意做了偏移，装夹长条形工件时，手轮不会和工件伸出端干涉，不用每次加工长料都拆下手轮。Z轴方向的锁紧手柄做了包胶处理，手上沾了切削液也不会打滑，锁紧后主轴不会因为自重往下滑，钻深孔时的深度精度能稳定控制在0.05mm以内。进给导轨的刮屑板做了嵌入式设计，铁屑不会卡进导轨缝隙里，日常清理只需要刷掉表面的切屑就行，不用频繁拆开导轨做维护。这套结构没有追求花哨的快换功能，所有调整都靠普通手轮操作，刚入行的实训学生看一遍就能上手，不会因为复杂的气动、液压管路出现操作失误，不管是日常小零件加工，还是金工实训的基础操作练习，都能稳定适配。
