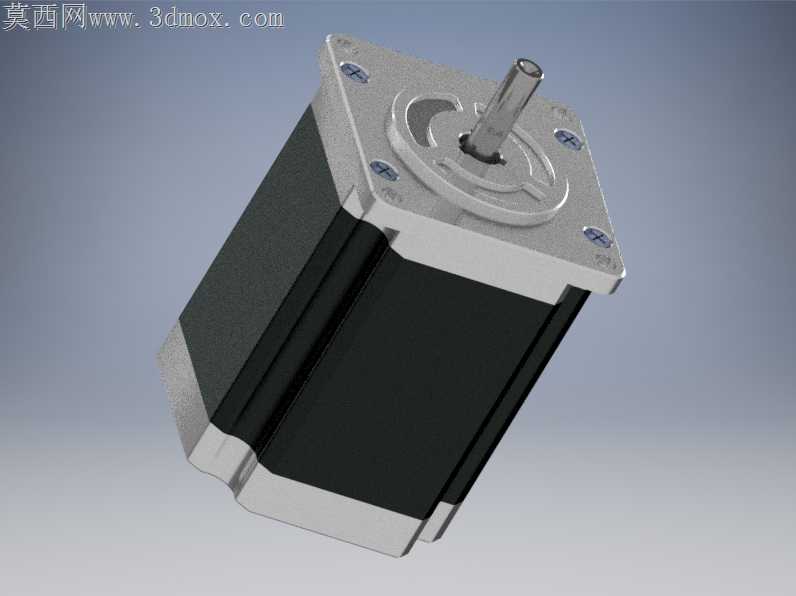

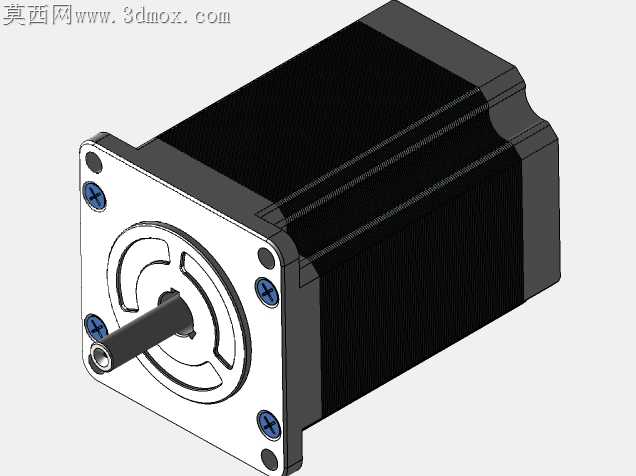

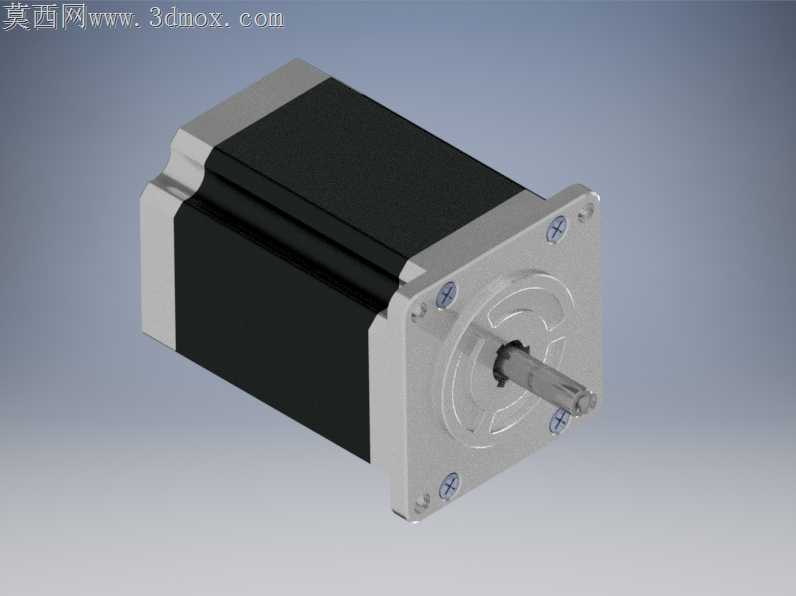

NEMA23规格步进电机结构设计

常规NEMA23步进电机在自动化产线长期运行时，常出现前端盖安装孔位同轴度偏差导致输出轴径向跳动超差、定子壳体与端盖配合面密封不足积尘卡滞的问题，这套结构在加工适配层面做了针对性的细节调整。前端盖四个安装沉孔的位置度公差严格控制在0.02mm以内，每个孔位周边设计了凸起的定位止口，与设备安装板贴合时能自动找正，不需要反复调整打表就能保证输出轴与传动负载的同轴度，减少现场装配的调校时间。输出轴采用带中心孔的空心轴设计，轴端的扁位结构铣削深度做了0.1mm的余量预留，适配不同规格的联轴器抱紧需求，轴表面做了硬化处理，长期带负载启停也不会出现轴面磨损打滑的情况。定子壳体的散热筋采用等距排布的直筋结构，筋条高度从端盖处向尾部逐渐收窄，既保证了壳体的结构刚性，在CNC加工时也能减少走刀空程，降低壳体加工的刀具损耗，筋条表面的粗糙度控制在Ra3.2，兼顾散热效率和加工成本。端盖与壳体的配合面设计了嵌入式的密封槽，不需要额外打密封胶，装配时嵌入O型圈就能达到IP54的防护等级，避免车间内的铁屑、粉尘进入电机内部卡滞转子。尾部的出线端做了倒角过渡处理，电源线穿出时不会被锐边割破绝缘层，端盖的固定螺丝采用内六角沉头设计，螺丝头部完全沉入端盖平面，不会突出表面干涉周边安装空间。转子与定子的气隙均匀控制在0.05mm，既保证了电机的输出扭矩，也避免了气隙不均导致的运行噪音和发热问题，每个固定螺丝的孔位都做了锪平处理，螺丝锁紧时不会因为端面倾斜导致预紧力不均，长期运行也不会出现端盖松动的情况。壳体表面做了黑色阳极氧化处理，既提升了壳体的耐腐蚀性能，氧化层的导热系数也优于普通喷漆表面，能更快把电机运行产生的热量散发出去，适配长时间连续运行的工况。
