适配Arduino机器人的带轮直流减速电机

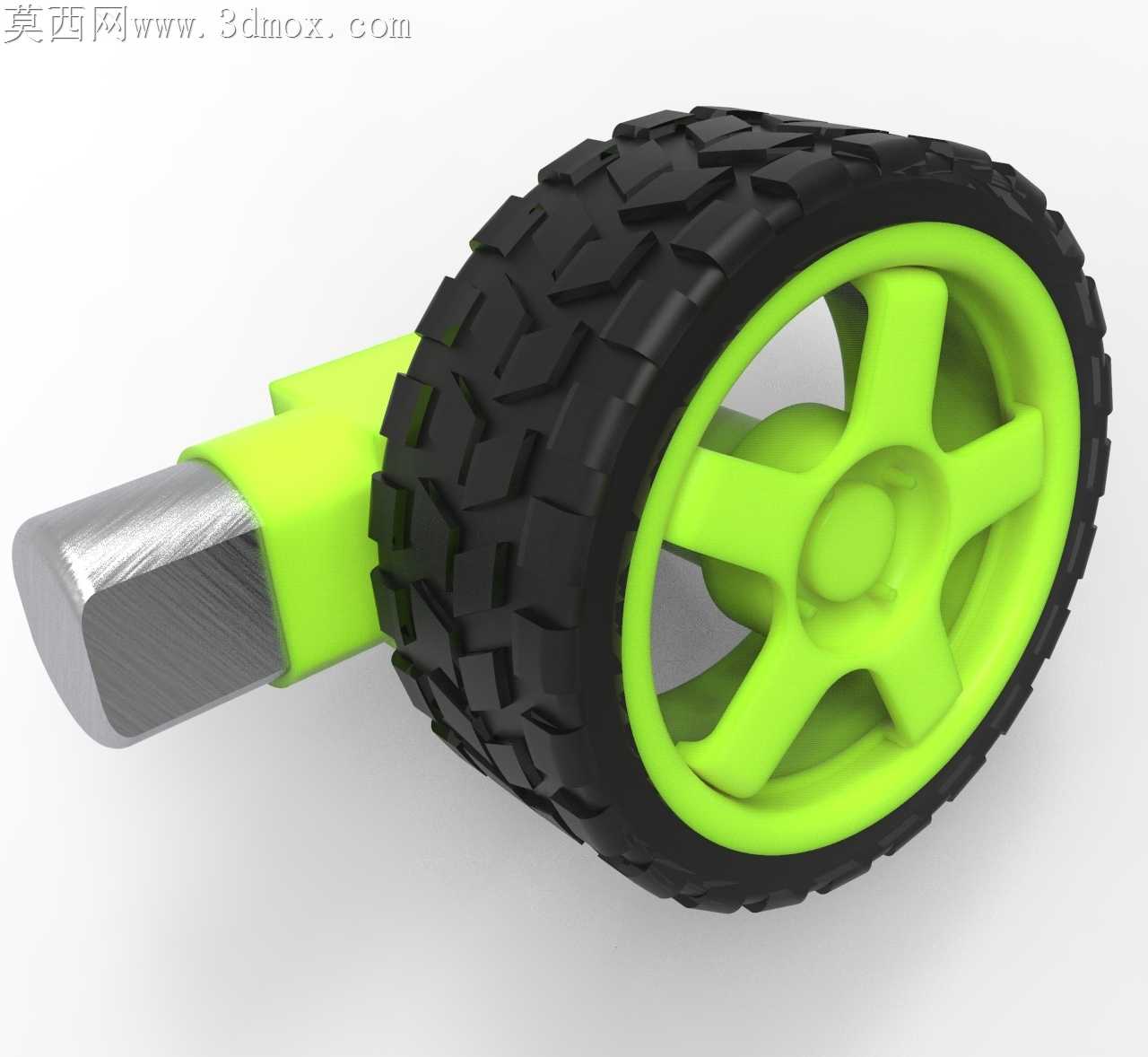

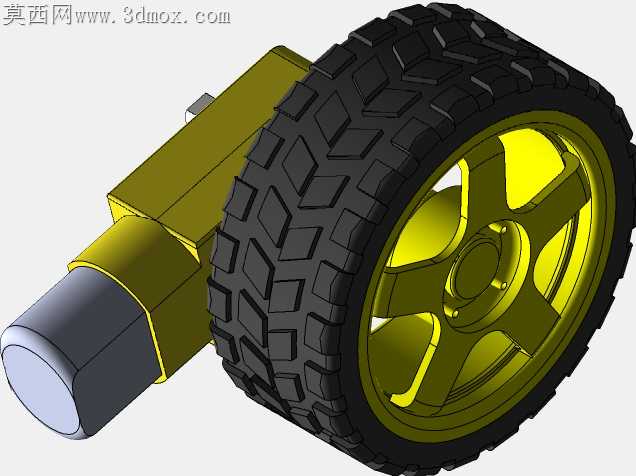

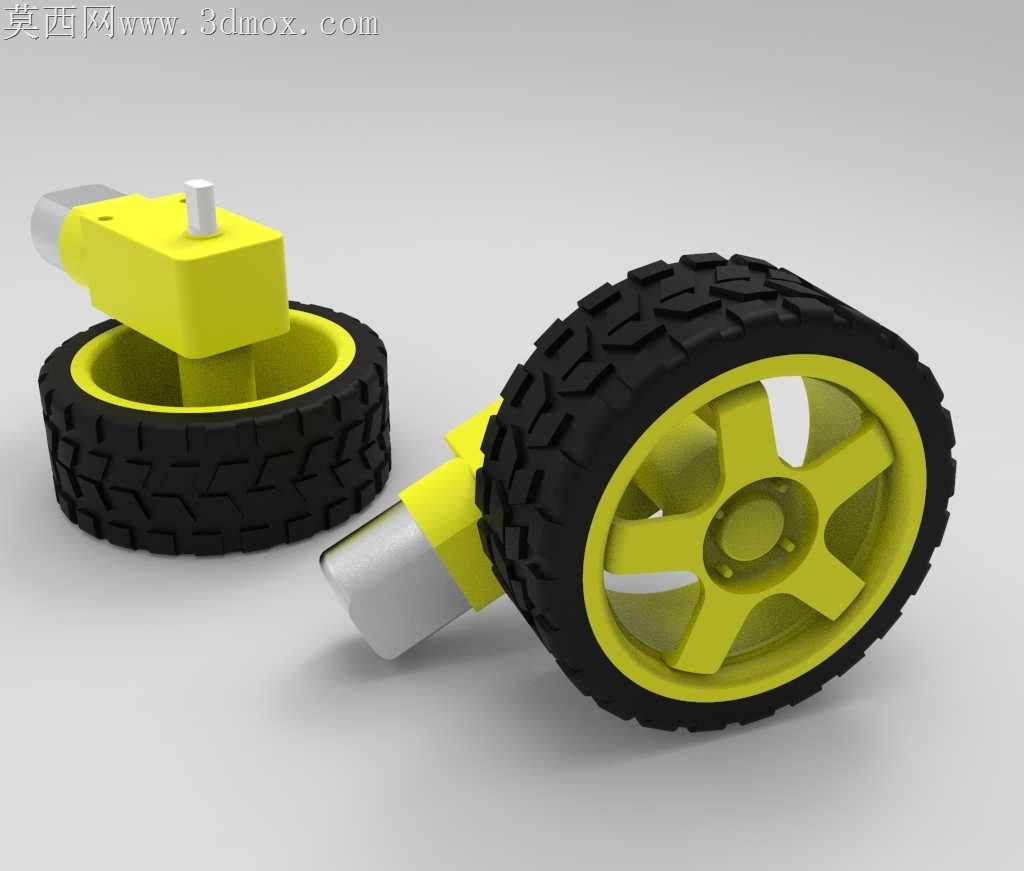

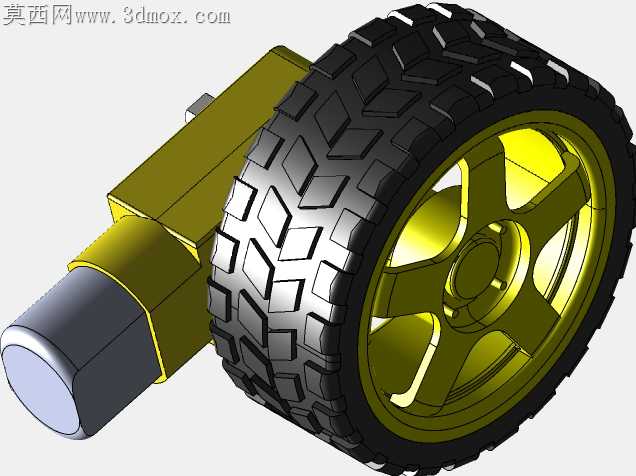

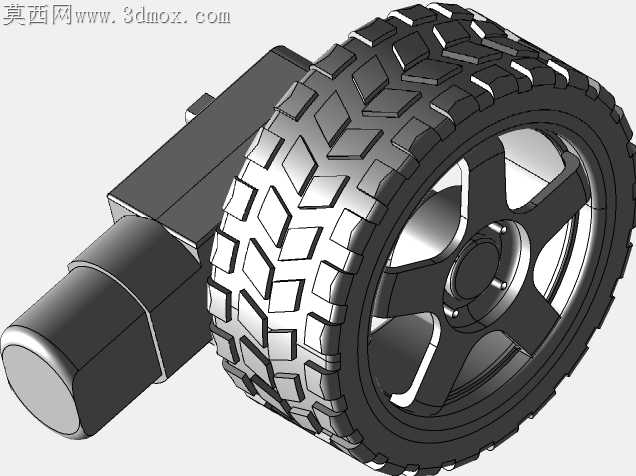

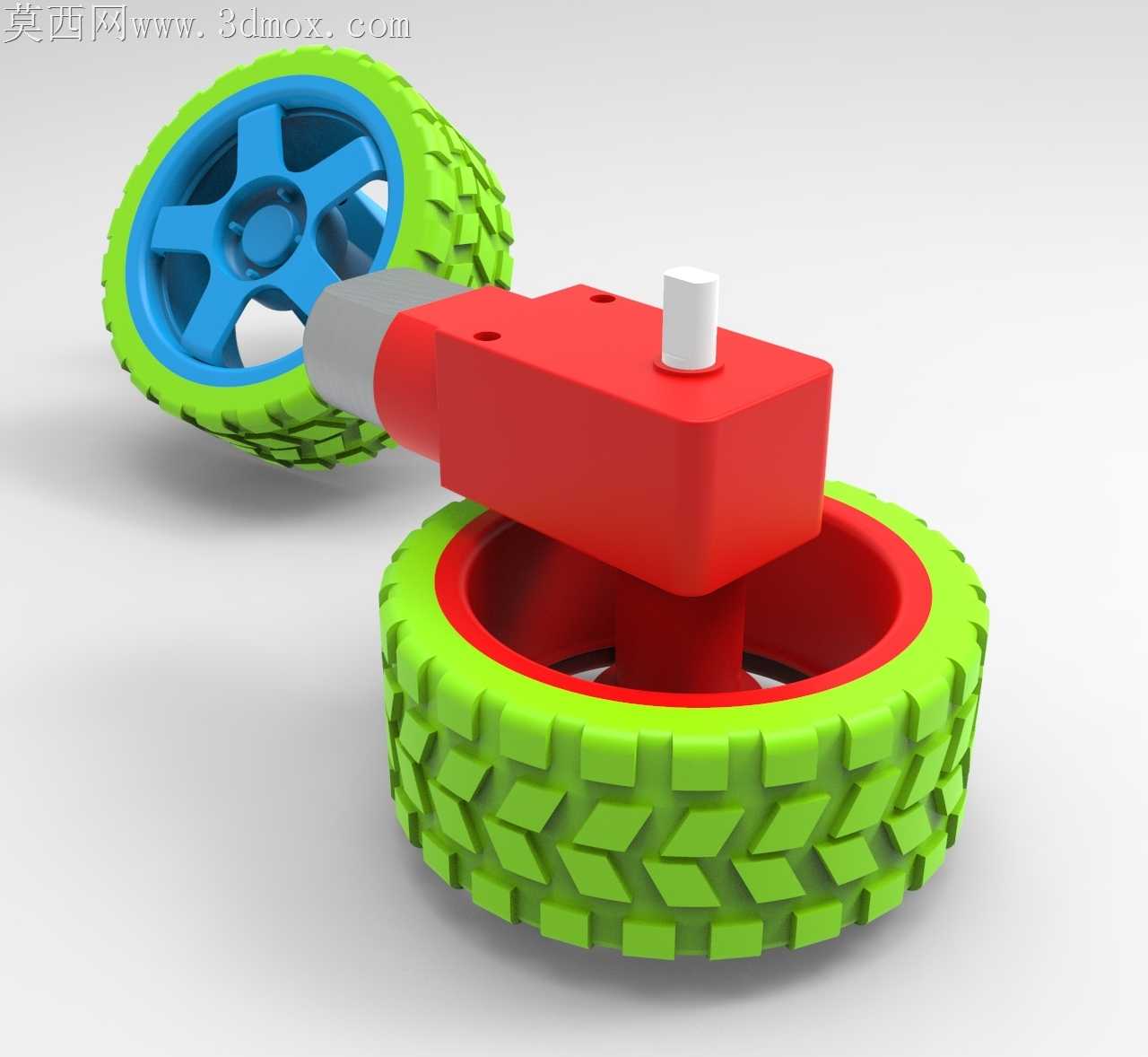

小型创客类机器人轮组最容易被忽略的问题，是电机输出轴与轮毂的配合公差——很多新手自行搭配的轮组跑起来抖震、偏磨，甚至跑半程轮毂松脱飞出，本质是没在设计阶段把同轴度、轴向定位的细节抠到位。这款带轮直流电机的轮毂内侧做了带止口的轴套结构，不是简单的圆孔套轴，轴孔与电机输出轴采用小间隙过渡配合，止口端面刚好贴合电机前端盖的定位面，装配时不用反复调整垫片找正，推到底就能保证轮胎旋转面与电机轴线垂直，从根源上消除高速转动时的离心抖震。轮胎胎面的块状花纹不是为了视觉效果做的装饰，每一块花纹的拔模斜度都控制在1.5度，胎体内部做了均匀的壁厚过渡，轮缘位置比胎面中部厚0.8mm，既保证压装到轮毂上时不会被撑裂，又能让轮胎接触地面时的形变均匀，在木质、PVC、瓷砖这些创客竞赛常见的场地表面，都能有足够的抓地力不会打滑空转。轮毂的五辐结构做了等强度的厚度渐变，靠近轴孔的辐条根部厚度是外缘的1.4倍，辐条背面做了凹陷的减重槽，整体重量比等厚度辐条的轮毂轻22%，不会给电机输出轴增加额外的转动惯量，启停响应更快，走直线、转弯的跟随性更好。电机外壳与减速箱的衔接位置做了一圈定位凸台，轮毂装配到位后，轮胎内侧与电机外壳之间预留了0.3mm的安全间隙，哪怕轮胎受侧向挤压产生轻微形变，也不会摩擦电机外壳造成额外的运转阻力。出线位置的护套做了圆弧过渡，不会因为小车反复拆装、走线弯折导致线芯断裂，适配Arduino控制板的接线端不用额外改线，直接插对应引脚就能驱动。轮组整体做了动平衡校准，每个轮胎的重量差控制在0.2g以内，双轮并排安装时不会因为重量差导致小车走偏，不用后期反复加配重校准。胎面的橡胶材质硬度选在邵氏65度，既有足够的弹性缓冲地面微小颠簸，又不会因为太软导致转向时侧倾过大，在循迹、避障这类创客实训项目里，不用额外做结构修改就能直接装车使用，省去了自行搭配轮组时反复配公差、调间隙的繁琐步骤。
