阀门驱动用弧形阀摇臂三维结构设计

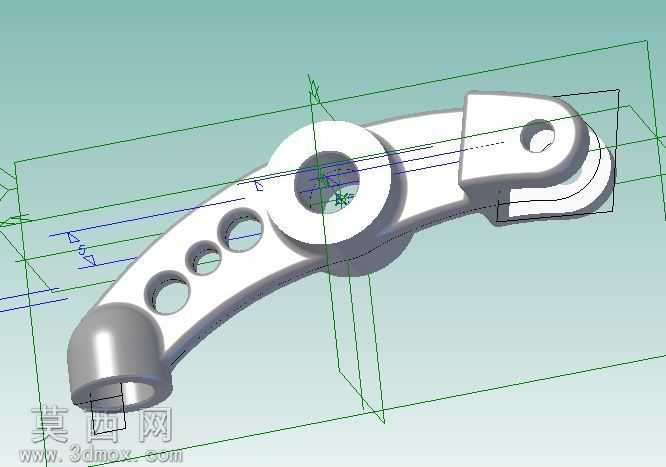

本作品为阀门配套的阀摇臂三维结构模型，建模过程严格遵循机械构件的功能逻辑与加工可行性要求，首先在三维建模环境中完成基准坐标系与参考平面的搭建，通过草绘绘制摇臂的弧形外轮廓基准线，精准定位两端传动连接位与中部旋转轴孔的相对位置，保证各安装孔的同轴度、位置度公差符合机械装配要求。模型主体采用弧形弯臂结构，一端为与顶杆配合的圆柱套接端，设计为带内孔的圆柱结构，可与驱动顶杆形成稳定的铰接传动配合；中部为大直径旋转轴孔，孔位周边做加厚凸台处理，提升轴孔位置的结构强度，避免长期往复转动出现磨损开裂；另一端为双层夹板式的阀门连接端，设置同轴连接孔，可与阀门阀杆形成卡接固定，传递驱动力。摇臂臂身沿弧形走向均匀排布四个减重圆孔，在不降低结构抗弯强度的前提下，有效减少构件自身重量，降低驱动过程的动力损耗，臂身边缘做均匀圆角过渡处理，避免应力集中，同时提升构件的工艺美观度。材质配置上模拟常用的碳素结构钢材质，渲染时赋予金属哑光质感，还原金属机加工零件的真实表面效果，对轴孔内壁、连接端面等关键配合面做高亮精加工面的质感区分，清晰展示不同加工面的精度差异。设计过程中充分考量构件的传动逻辑：该摇臂以中部轴孔为旋转支点，当顶杆推动下端套接端做直线位移时，摇臂绕中部轴孔做定轴转动，带动上端连接的阀门阀杆完成启闭动作，整体传动路径短、力臂配比合理，可有效降低驱动端的动力输出要求。建模时对所有装配配合面预留合理的装配间隙，保证实际装配与运动过程中不会出现卡滞，各结构转角处均做符合机械加工工艺的圆角或倒角处理，避免出现加工死角，同时提升构件的疲劳强度，适配阀门长期往复启闭的工作场景。
