适配3D打印机双Z轴的NEMA17步进电机联轴器

桌面级FDM3D打印机改装双Z轴传动时，最容易被忽略的隐患就是联轴器的同轴度适配偏差——很多市售成品联轴器要么内孔公差偏大，锁紧后丝杠与电机轴存在细微偏心，打印时Z轴抬升会出现周期性层纹，要么刚性过强，双轴同步误差产生的内应力直接传导到电机轴承，几百小时运行后就会出现轴承异响、丢步的问题。这款绕线式夹紧联轴器的结构设计，刚好对准了改装场景的核心痛点。

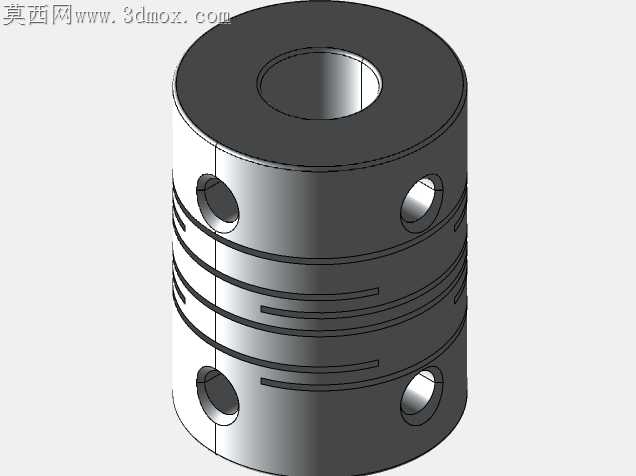

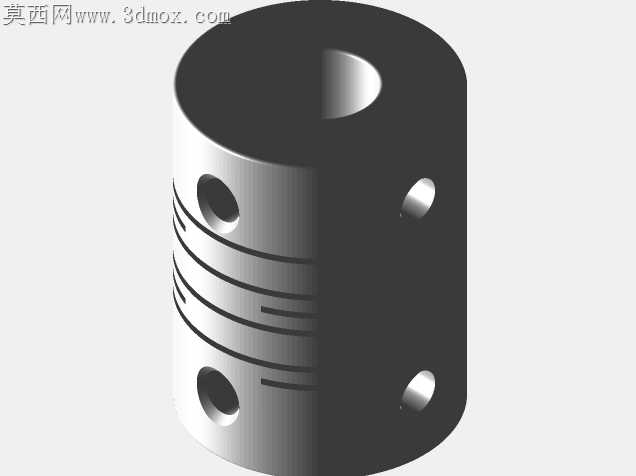

绕线槽的排布没有采用常规等距平行切槽，而是做了三层错位的螺旋切缝，单条切缝的深度控制在壁厚的三分之二，既保留了足够的扭转刚性，保证Z轴抬升的传动精度不会因为弹性形变出现丢步，又能通过切缝的微形变抵消0.2mm以内的轴系同轴度偏差，哪怕改装时电机安装座和丝杠固定座的同轴度存在小范围加工误差，也不会产生额外的装配内应力。四个锁紧螺丝孔采用两两对称分布在联轴器两端，每端的两个螺丝孔轴向错开半个螺距，锁紧时不会因为单点顶紧造成轴的偏斜，螺丝孔口做了0.1mm的倒角沉台，内六角螺丝锁紧后端面不会突出联轴器外壁，不会和周边的型材框架、走线槽产生运动干涉。

两端内孔分别匹配5mm步进电机轴和8mm丝杠的尺寸公差，孔内壁做了细磨砂处理，相比光滑内壁的联轴器，夹紧后的摩擦力提升近三成，不需要额外打平面顶丝孔，也不会出现长时间往复运动后轴和联轴器打滑、Z轴下沉的问题。联轴器的外圆做了精车处理，径向跳动控制在0.02mm以内，高速运转时不会产生额外的离心振动，哪怕Z轴抬升速度提升到常规速度的两倍，也不会出现共振异响。材质选用常用的6061铝合金做阳极氧化处理，重量比同尺寸不锈钢联轴器轻六成，不会给步进电机增加额外的转动惯量负载，低速运转时的传动响应更灵敏，刚好匹配桌面级3D打印机小扭矩步进电机的出力特性。

实际装配测试时，哪怕电机安装座存在0.15mm的安装偏差，联轴器也能通过自身的弹性形变补偿偏差，双Z轴同步运行时的抬升误差能控制在0.01mm以内，打印大尺寸模型时不会出现Z轴层错、表面水波纹的问题。切缝的宽度控制在0.3mm，长期反复承受扭转载荷也不会出现金属疲劳开裂，相比常规的梅花联轴器，没有橡胶弹性体老化失效的问题，不需要定期维护更换配件，对于长期连续运行的改装设备来说，能减少很多后期运维的麻烦。
