菱形孔拉伸金属钢板网结构设计

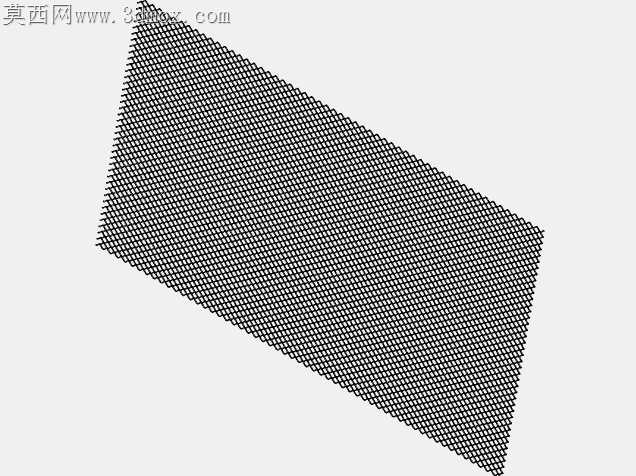

常规冲压成型的钢板网在连续化生产场景里，最容易出现网孔边缘毛刺残留、网筋受力不均的问题，批量裁切后网面翘曲变形的返修率常年居高不下，这套网板结构在网筋过渡处做了圆弧倒角处理，每根网筋的截面宽度沿长度方向保持一致，避免了拉伸成型时局部应力集中导致的网筋撕裂问题。网孔采用均匀排布的菱形结构，相邻网孔的连接筋错位排布，整张网板的受力可以沿着菱形筋条向四周均匀扩散，不会出现局部受力过大导致的网面凹陷。实际加工适配过程中，网板边缘预留了15mm宽度的无孔压边区域，压边区域的平面度公差控制在0.2mm以内，方便后续与框架做铆接或者焊接固定，不会因为网面边缘的网孔镂空导致装夹时打滑偏移。网筋的厚度与原板材厚度保持一致，没有因为拉伸成型出现局部减薄的问题，整张网板的通透率控制在68%左右，既保证了足够的通风、筛分过流面积，又能维持足够的结构强度，承受侧向冲击时不会出现网孔大面积变形。针对不同使用场景的固定需求，压边区域可以根据安装点位直接冲孔，不需要额外做加固衬板，网面的菱形孔角度经过调整，水平方向的抗剪切能力比同规格直孔网板高出40%左右，用作设备防护网时，飞溅的金属碎屑碰到倾斜的网筋会被顺势导向滑落，不会直接嵌在网孔里造成堵塞。网板的整体平整度经过结构优化，成型后不需要额外做校平工序，裁切后的边缘不会出现网筋散头的问题，长距离铺装时相邻网板的拼接缝隙可以控制在1mm以内，不会出现高低错位的情况。用作筛分构件时，均匀的网孔尺寸公差可以控制在0.1mm范围内，筛分颗粒的通过率稳定，不会因为网孔大小不均出现筛分精度波动。网面的筋条交接处没有尖锐棱角，后续做表面喷涂或者镀锌处理时，药液可以均匀覆盖所有表面，不会出现积液、漏涂的死角，防腐处理后的使用寿命比普通冲压网更长。
