6英寸三丰卡尺便携腰挂皮套结构

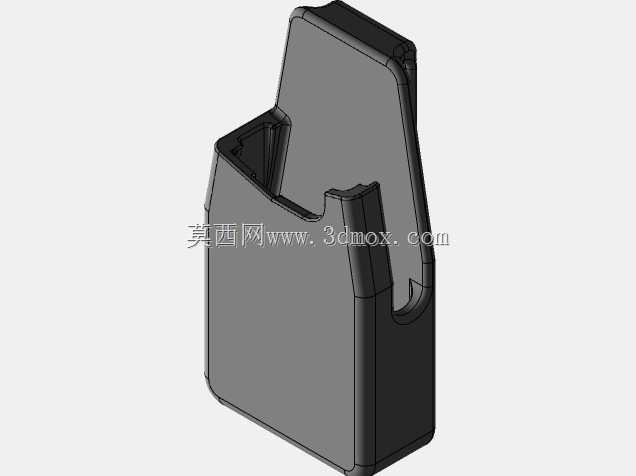

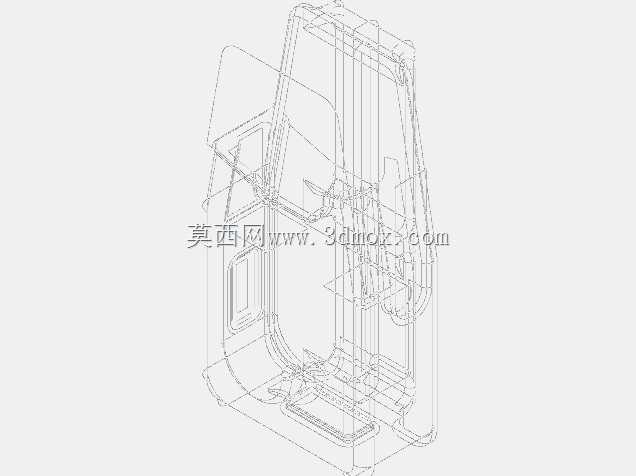

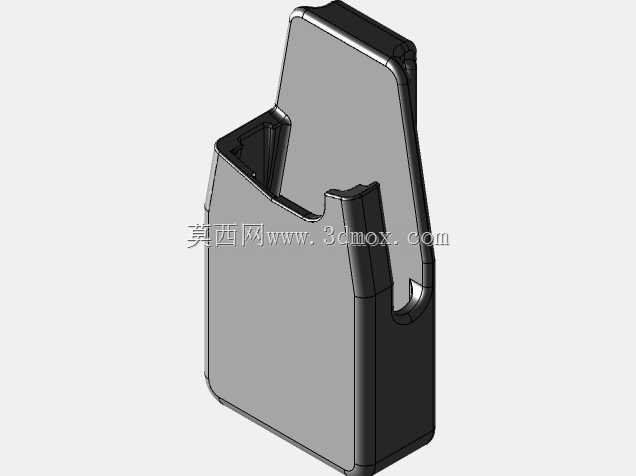

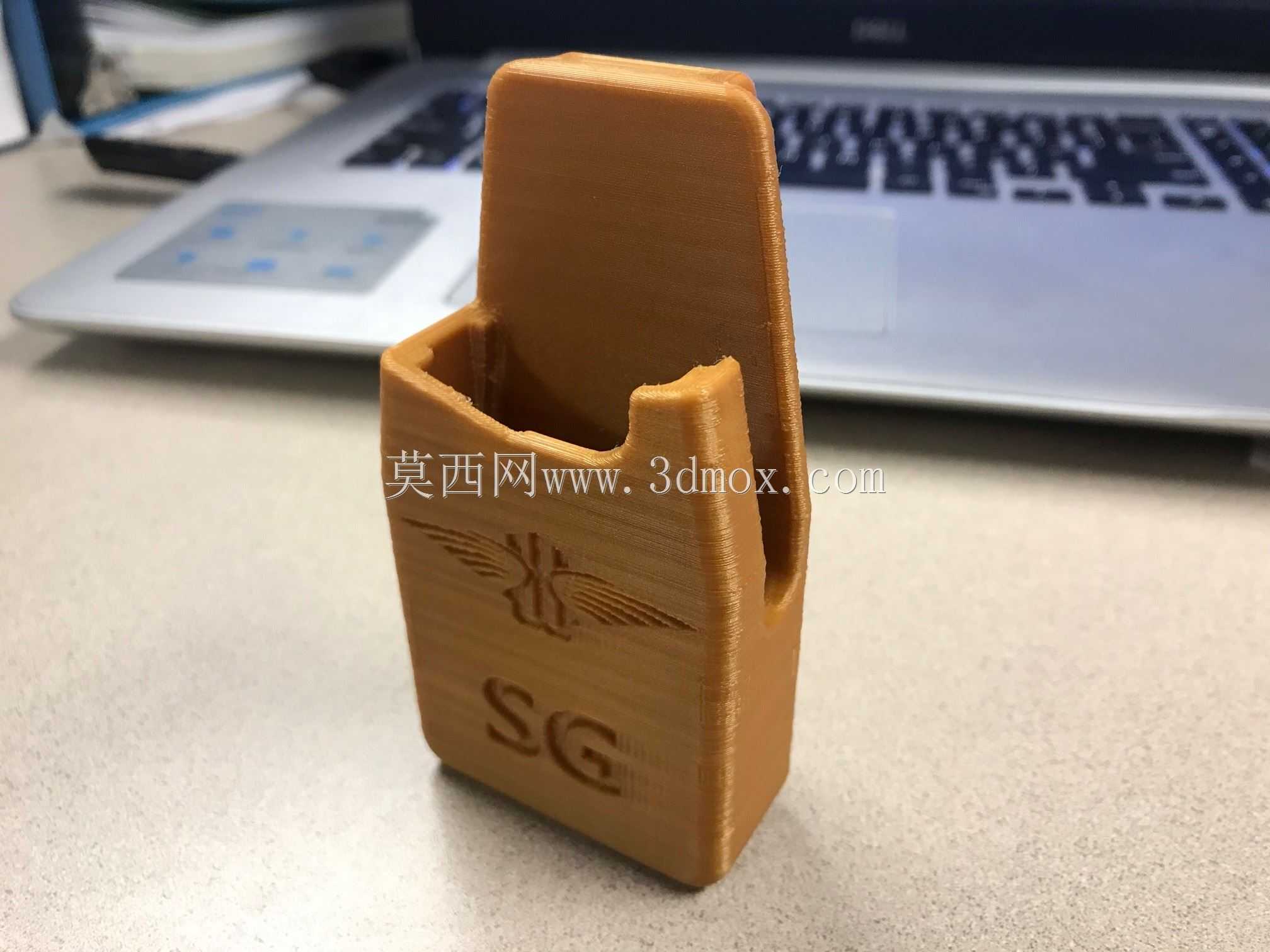

日常机加工、设备巡检、现场测绘作业中，作业人员常需随身携带卡尺完成工件尺寸核验、装配间隙检测等工作，传统卡尺收纳多采用工具包内置绒布袋的形式，取放时需翻找包内物品，高空作业或狭小空间作业时取放效率极低，还容易出现卡尺滑落磕碰测爪、影响测量精度的问题。这款腰挂式卡尺套针对6英寸三丰卡尺的外形轮廓做了适配设计，整体采用立插式开口结构，套体内腔完全贴合卡尺主尺与尺框的外形弧度，插入后尺身不会在套内出现晃动，避免作业走动过程中尺身与套壁反复摩擦刮花尺身刻度。套体背部设置两个高低位挂环，可根据作业人员的佩戴习惯、腰带宽度以及作业场景的动作幅度选择挂载位置，低位挂载适合蹲起动作频繁的车间装配作业，高位挂载适合需要频繁俯身查看设备底部参数的巡检场景，两种挂载位都做了圆角过渡处理，不会硌压腰腹部位，也不会在弯腰时卡碰到设备外壳或工件棱角。套体开口处做了内收式限位挡边，卡尺插入到位后，挡边刚好卡住尺身尾部的台阶位置，即便作业人员快速跑动、攀爬梯架，卡尺也不会从套口意外滑出，取用时只需单手握持卡尺头部向上提拉即可顺畅抽出，全程可实现单手操作，无需另一只手辅助固定套体。设计过程中针对壁厚做了反复验证，套体侧壁采用等厚结构，既保证了足够的结构强度，受到外力挤压时不会出现开裂变形，也不会因为壁厚过大增加整体重量，长期佩戴不会产生腰部坠重感。套体正面预留了标识雕刻区域，可根据使用需求雕刻量具编号、所属班组标识，避免现场多人员作业时出现量具混拿的情况。内腔底部做了2mm的垫高处理，即便套体不慎沾到少量切削液或水渍，液体也会积存在底部预留的微小间隙内，不会长时间浸泡卡尺尺身造成刻度锈蚀。整体安装边界完全适配常规工装腰带的宽度范围，挂载后套体与腰部贴合度良好，不会出现晃动剐蹭周边工件的问题，适配现场作业中量具随取随用的实际需求，能有效降低卡尺磕碰损坏的概率，提升现场测量作业的操作效率。
