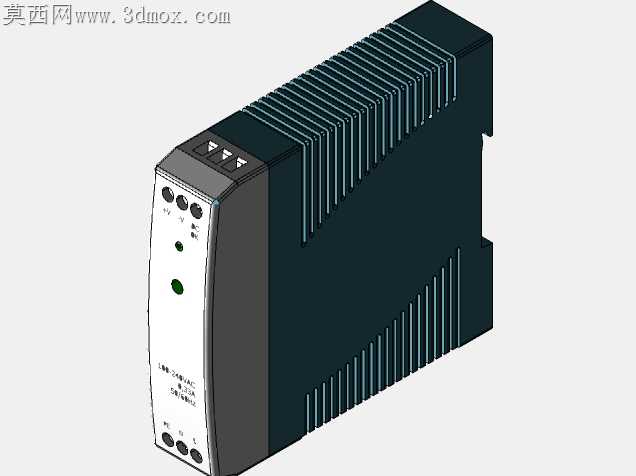

导轨式开关电源MDR-20-24结构设计

工业现场导轨安装的薄型电源，最容易被忽略的隐患是长期满负荷运行下的散热形变，以及DIN导轨卡装后的插拔应力对壳体接缝的拉扯。这款24V输出的20W导轨电源，外壳散热筋的排布没有做等距均分，靠近功率器件的上半段筋条间距收窄1.2mm，下半段靠近接线端子的区域筋条间距放宽，就是为了匹配内部热源的分布梯度——功率管与整流桥集中的区域热量密度高，密排的筋条能增加与空气的接触面积，同时引导热流顺着筋条走向向上散出，不会在壳体内形成积热涡旋。接线端的防护凸台做了0.8mm的内收倒角，不是为了外观好看，是现场接线时多股软线剥头后容易散丝，倒角能引导线芯顺畅插入端子孔，不会出现铜丝外露搭接到相邻端子的短路风险，端子旁的标识凹槽深度控制在0.3mm，既够丝印油墨附着不被磨掉，又不会因为凹槽过深积攒车间的粉尘与油污。侧面的导轨卡扣做了弹性让位槽，卡扣根部的壁厚比壳体主壁厚薄0.5mm，卡装到DIN导轨上时，形变集中在让位槽区域，不会拉扯到壳体与前后面板的超声波焊接缝，避免长期震动下焊缝开裂进灰。前面板的指示灯做了内凹式沉台，指示灯表面比面板平面低1mm，车间里拖拽线缆、挪动相邻电气元件时，不会剐蹭到指示灯的透光罩，避免透光罩磨花后状态识别不清。壳体上下端的通风槽没有做直通式开孔，而是采用错位的百叶结构，既能保证空气流通带走热量，又能阻挡上方滴落的冷凝水、金属碎屑直接掉入壳体内，适配控制柜内偶尔出现的凝露、钻孔施工落屑的复杂工况。前盖与主壳体的拼接止口做了1.5mm的叠边，配合超声波焊接后，接缝处的防护等级能达到IP20，手指无法直接触碰内部带电部件，同时叠边结构能提升壳体整体的抗扭强度，单人单手插拔接线端子时，壳体不会出现明显的形变松垮。输出调节电位器的开孔旁做了限位凸点，调试用的小螺丝刀插入时不会滑偏戳伤旁边的贴片元件，电位器本身做了防过转限位，不会因为调试时用力过大拧坏电位器基座。
