LM2596降压电源模块精细结构还原

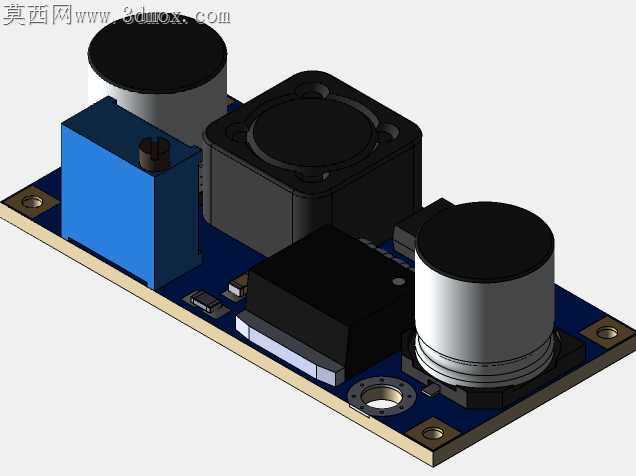

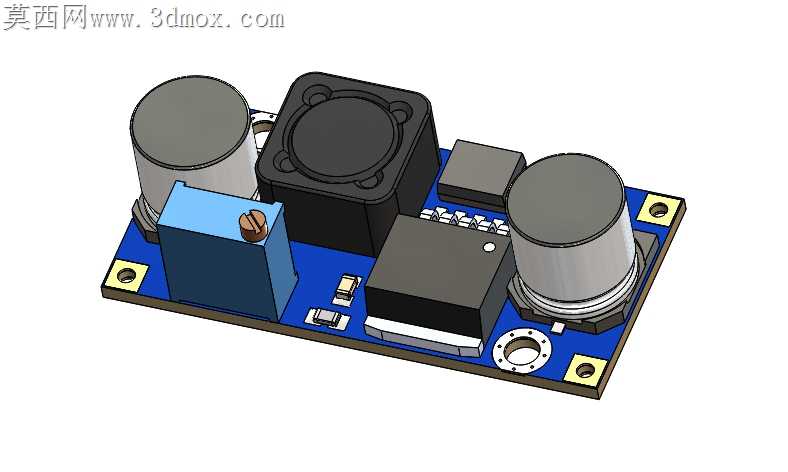

刚打样回来的第一版样板，电位器引脚和PCB焊盘差了0.2mm，焊的时候锡膏堆得老高还是虚接，调输出电压的时候拧到一半数值跳得离谱，后来翻了元件规格书才发现选的卧式电位器封装引脚间距标错了，重新调整焊盘坐标的时候顺带把周边的丝印也挪了位置，避免后期焊接时看不清对位标记。两个大电解电容的高度一开始没留够余量，装完外壳才发现电容顶到了上盖内壁，硬生生把PCB上电容的安装孔位往板边挪了3mm，还特意给电容底部加了0.5mm的凸台限位，防止过波峰焊的时候电容歪倒蹭到旁边的功率电感。那个黑色的屏蔽电感之前选的是裸磁环款，测试的时候发现对旁边的采样线干扰特别大，输出纹波超了规格要求一倍多，换成带屏蔽罩的一体成型电感之后，特意在模型里把屏蔽罩和PCB的接地焊盘做了贴合处理，连屏蔽罩侧面的卡扣卡槽都按实物尺寸做了出来，后期装配的时候不用反复修配就能卡紧。板子四个角的安装孔一开始做的是通孔，后来考虑到批量组装的时候要加绝缘柱，把孔位改成了沉孔设计，沉孔深度刚好能把M3铜柱的头部埋进去，不会凸出来硌到外壳内壁。做模型的时候跨软件导格式出过一次问题，电感的磁芯曲面导过去之后破了两个小面，花了快一个小时补面顺曲率，连电感引脚的折弯弧度都按实际加工的折弯半径做了，不是生硬的直角。那个蓝色的可调电位器上的铜调钮，特意做了滚花细节，后期渲染的时候能看出防滑的纹理，和实物拧的时候的触感对应上。板子上的小贴片元件一开始为了省面都做成了方块，后来对照实物样板把肖特基二极管的极性标记、贴片电容的容值丝印都加上了，甚至连PCB表面的阻焊层色差、焊盘的喷锡层厚度都做了区分，不会看起来像个光溜溜的塑料板。之前做实训作业的时候见过不少同学把电源模块的走线做的横平竖直，实际大电流回路走直角会有尖峰干扰，所以模型里也还原了PCB上大电流路径的圆弧走线，连反馈线的走线路径都按实际样板做了远离电感的处理，避免耦合干扰。输出端的接线焊盘特意做了加宽处理，能过更大的持续电流，焊盘边缘还加了泪滴设计，防止反复焊接的时候焊盘脱落。
