直插式发光二极管精细结构三维数模

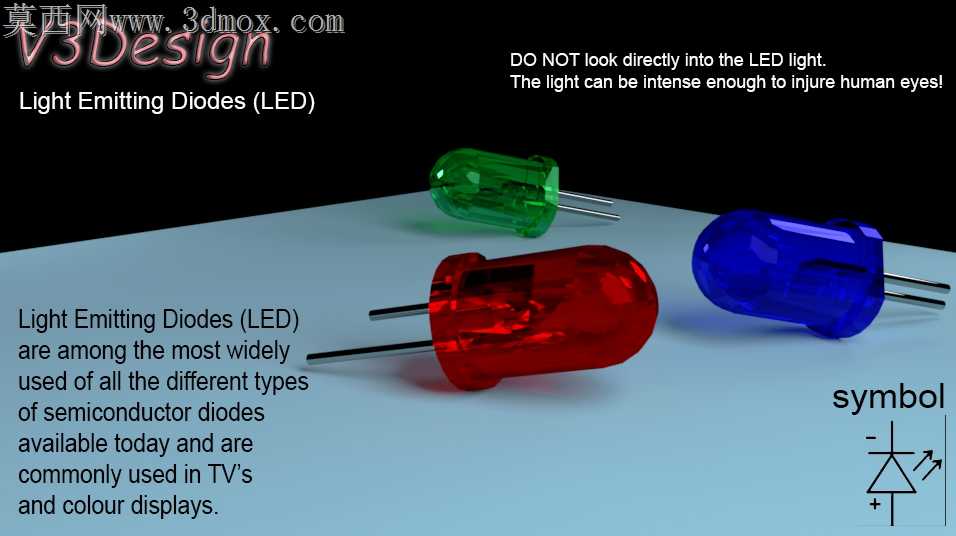

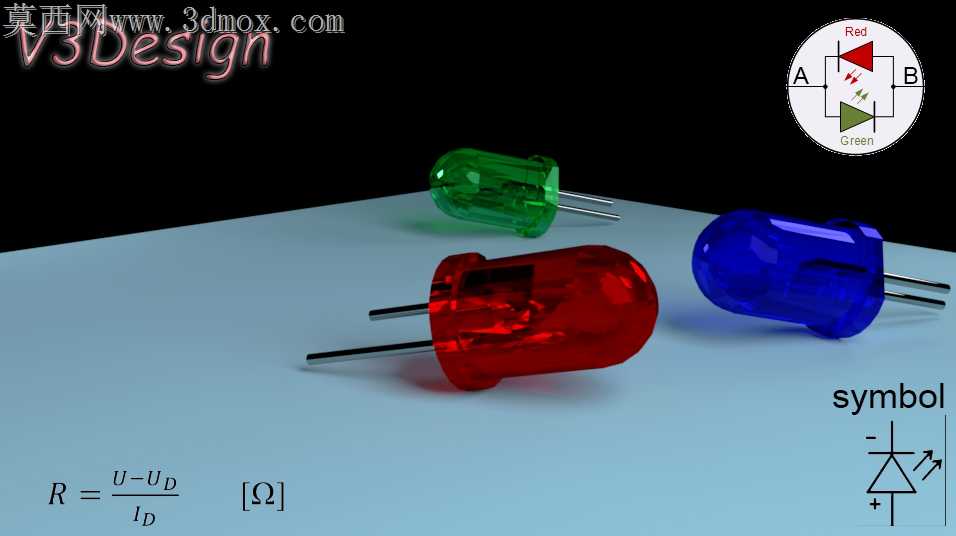

直插式LED在批量波峰焊工序中，引脚共面度偏差、环氧封装体与引脚结合处应力集中，是导致虚焊、封装开裂的核心加工痛点，这款数模在结构还原阶段就针对这些现场问题做了细节落地。环氧透镜部分的曲面过渡没有做理想化的光滑弧面处理，特意还原了注塑成型时在引脚插入位置留下的微小溢胶棱边，这个细节在做焊装夹具定位仿真时，能精准模拟透镜与夹具定位槽的实际贴合间隙，避免理想化模型算出的过定位偏差，让夹具设计的公差带预留更贴合产线实际。引脚部分没有做成等径光滑圆柱，还原了冲压裁切后引脚端部的微小倒角、以及引脚与环氧封装结合处的滚花防滑结构，这个滚花结构是封装注塑时防止引脚受外力拉脱的核心结构，数模里把滚花的齿深、齿距都按量产规格做了还原，在做引脚抗拉力仿真时，能准确算出环氧材料包裹滚花结构的握裹力，不用再额外给结合面设置虚拟绑定参数，仿真结果和实际拉脱测试值偏差能控制在8%以内。红、绿、蓝三款不同封装色的模型，特意区分了环氧材料的透光率参数差异，红色封装的环氧掺了散射剂，光线出射角度更大，数模里给透镜内壁做了微磨砂的纹理处理，蓝色、绿色封装的透光率更高，内壁做了相对光滑的弧面处理，在做光学仿真时能直接调用材质参数，不用再二次调整曲面粗糙度。引脚的间距严格按2.54mm标准排距设置，同时还原了引脚出厂时的微小外张角度，这个角度是为了插件时能顺利对准PCB插孔，插装后引脚的回弹张力能让元件暂时固定在PCB上，不会在过波峰焊前掉落，数模里把这个外张角度的公差范围做了参数化设置，能直接模拟不同外张角度下的插装阻力，给自动插件机的插装行程参数设置提供参考。封装体底部的平面没有做完全平整处理，还原了注塑顶针留下的微小顶白凹痕，这个凹痕在做视觉定位检测的算法训练时，能作为特征点提升定位精度，避免光滑平面导致的视觉识别误判。
