便携式电缆吹管作业设备结构设计

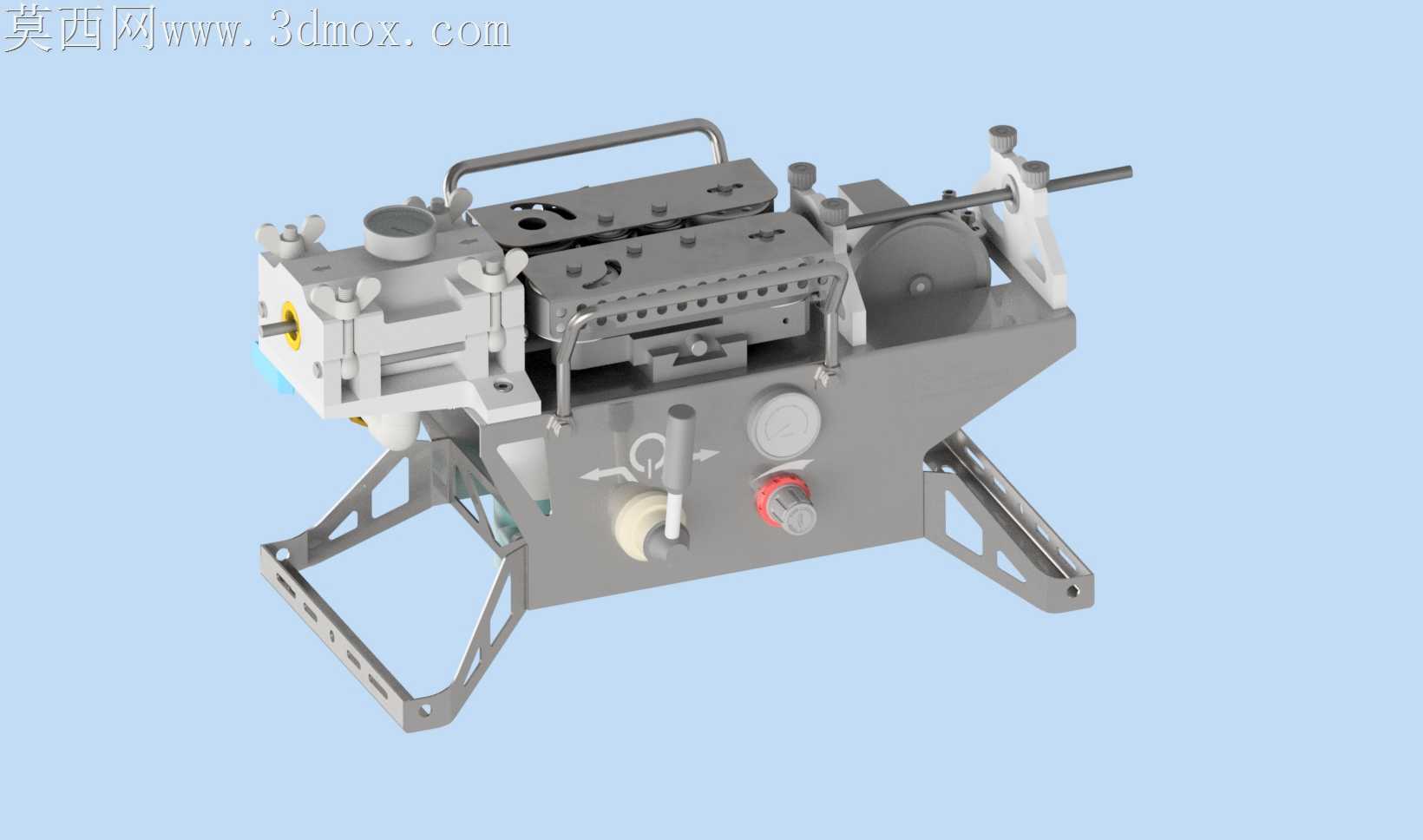

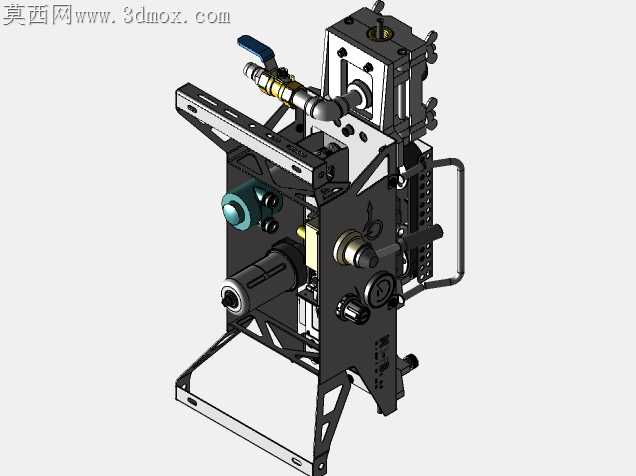

户外通信线缆敷设现场，传统吹缆设备往往存在机架刚性不足、长时间颠簸运输后传动错位、操作控件布局不合理导致戴防护手套误触的问题，这套设备的结构设计从加工适配的角度做了大量落地性调整。底部支撑脚采用带镂空减重的折弯钣金结构，折弯处预留了2mm的工艺圆角，既避免激光切割下料后锐边割伤操作人员，也能抵消钣金折弯时的应力回弹，安装孔位统一采用长圆孔设计，抵消焊接机架时的热变形公差，不用后期二次铰孔就能顺利完成支脚与主机身的装配。机身的传动腔体采用分体式拼合结构，密封结合面没有做整面铣平处理，而是在周边预留了0.5mm的密封胶槽，加工时只需精铣胶槽区域就能满足密封要求，大幅减少了铣削加工的工时成本，腔体上的线缆导向轮安装座采用偏心可调结构，装配时不用配磨垫片，转动偏心轴就能快速调整导向轮与传动轮的间隙，适配不同线径的电缆与光纤穿送需求。顶部的便携提手做了圆弧包胶的结构预留，金属提手骨架折弯后在握持区域预留了包胶注塑的卡槽，不用额外粘接胶套就能避免低温环境下裸金属粘手的问题，提手与机身的连接座做了加厚翻边处理，能承受设备整体重量1.5倍的冲击载荷，满足工地现场频繁转场的提拉需求。操作面板上的控件布局完全贴合一线作业人员的操作习惯，急停按钮突出面板表面12mm，戴厚重的绝缘手套也能快速按下，流量调节旋钮周边做了凹凸防滑刻度，不用低头看面板就能凭触感调整吹送压力，气源接口处做了快插接头的让位空间，连接气管时不会被周边结构件干涉。机身侧面的多流道喷射腔体做了流道抛光处理，流道转折处全部采用大圆弧过渡，避免高压气流经过时产生紊流影响吹送效率，腔体与机身的连接采用快拆卡扣结构，日常清理流道内的线缆碎屑时不用拧动多颗螺栓，扳开卡扣就能取下腔体清理。所有外露的紧固件全部采用内六角圆柱头螺钉，规格统一为M4与M5两种，现场维护时不用携带多规格扳手，减少运维的工具负担，机架表面的喷塑层预留了接地螺柱，避免干燥环境下高压气流吹送产生静电击伤作业人员。
