电流转电压信号转换电路板结构设计

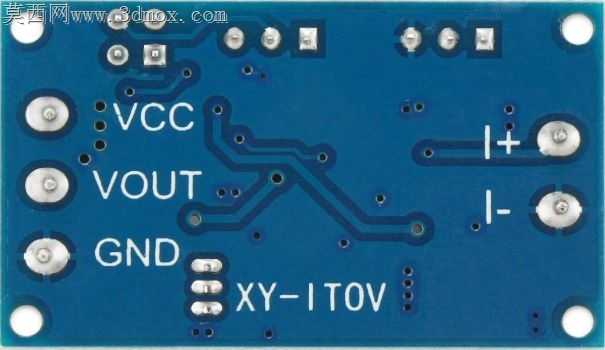

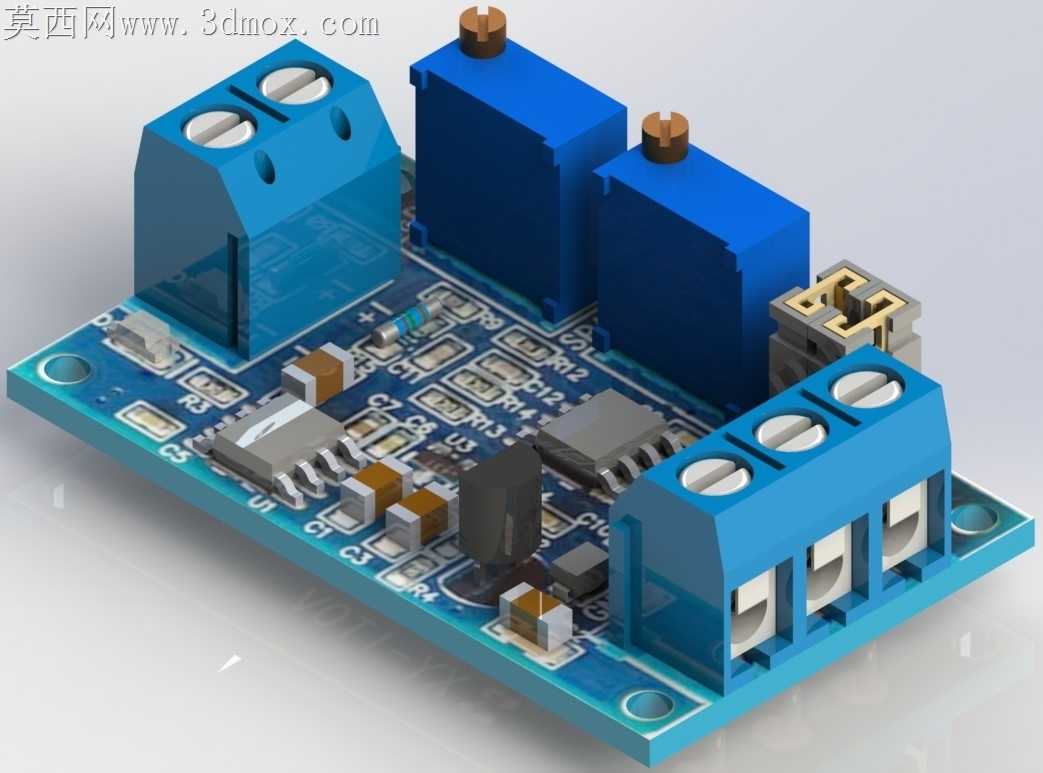

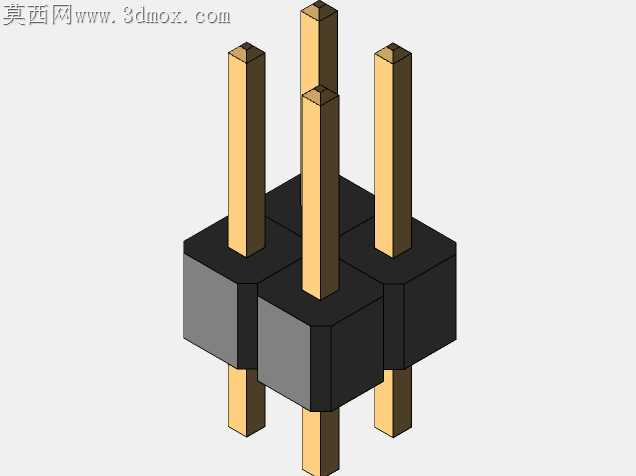

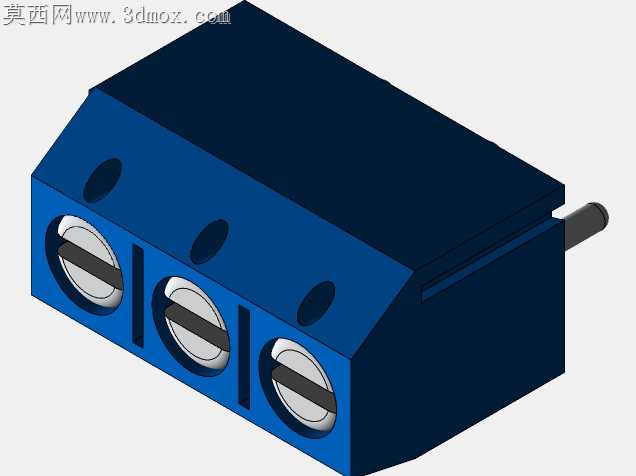

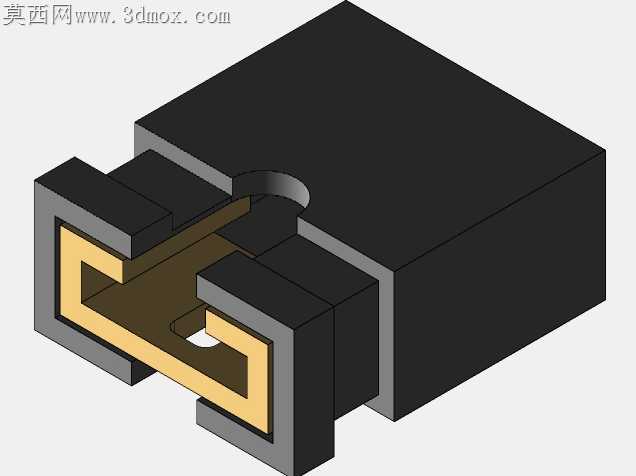

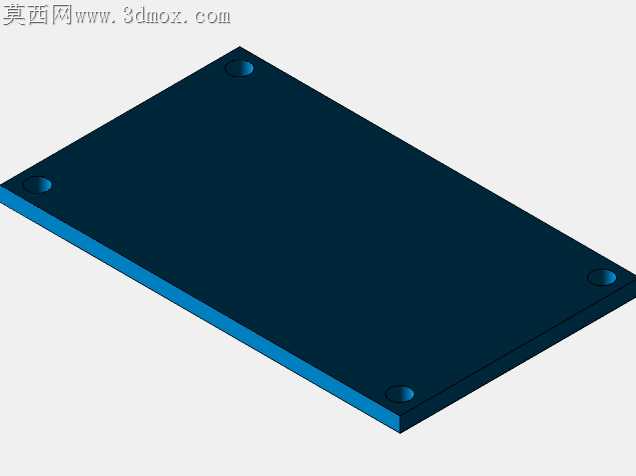

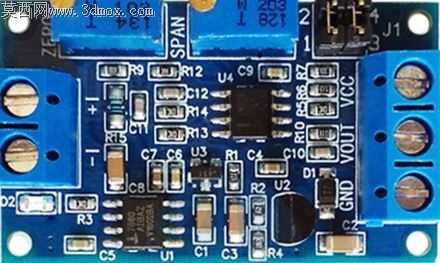

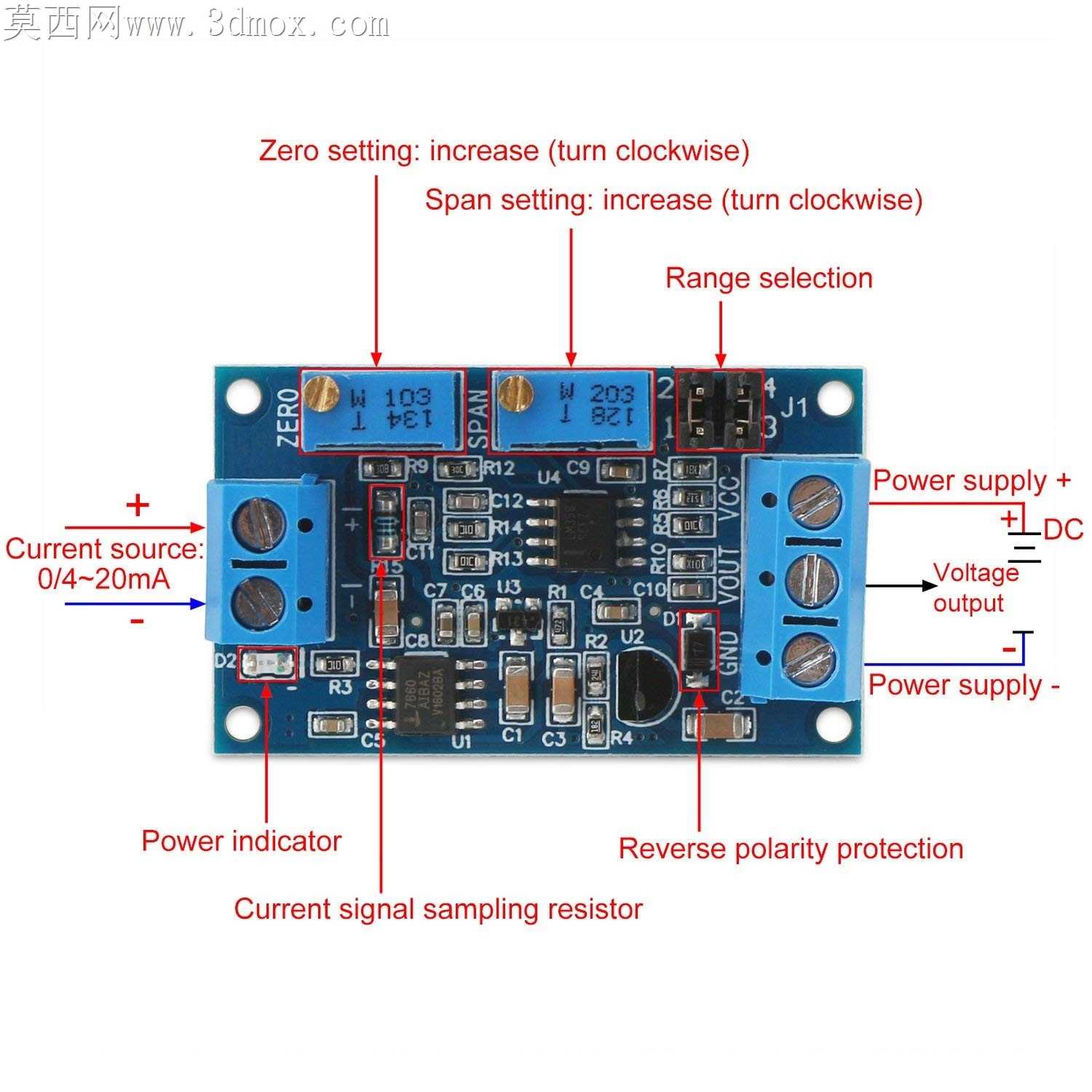

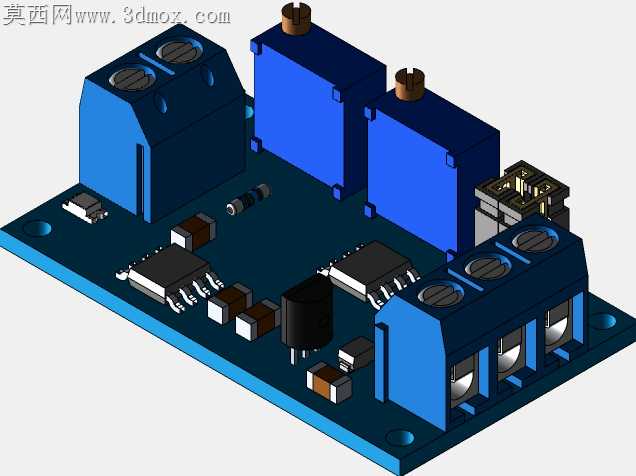

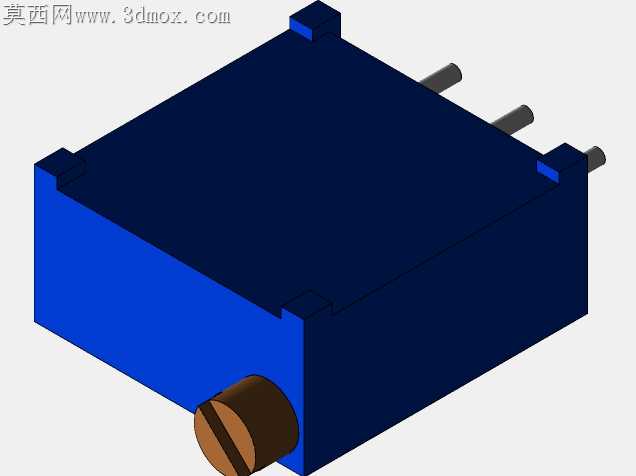

工业现场电流信号远距离传输后，常因终端采集设备输入阻抗不匹配出现电压偏移，这类转换板的接线端子插拔力如果控制不当，现场运维时反复接线很容易出现焊盘脱落的隐患。板载蓝色插拔式接线端子特意做了加宽焊盘设计，每个引脚的焊盘延伸出2mm的覆铜加强筋，哪怕现场接线时用力拉扯导线，应力也会分散到覆铜区域而非焊盘本身，不会出现常规薄覆铜板焊盘连根拔起的问题。板上的多圈电位器排布特意错开了电解电容、功率芯片的散热路径，电位器的调节旋钮高度比周边元件高出3mm，调试时不用挪开周边接线就能直接用螺丝刀校准零点和满量程，不会因为调节空间不足碰歪周边贴片元件。PCB板的四个安装孔做了沉铜环处理，孔位公差控制在0.1mm以内，安装到导轨外壳或者设备面板时，不会因为孔位偏差强行拧螺丝导致板身弯曲，避免板身应力拉扯贴片元件出现虚焊。信号输入输出的端子做了颜色区分，输入侧用深蓝色端子座，输出侧用浅蓝色端子座，现场接线时不用反复核对丝印就能快速区分回路，减少接错线烧板的概率。板上的电源接口特意选了带锁扣的Type-C座，插上线材后卡扣会卡紧接口，设备运行时哪怕有震动也不会出现电源松脱断电的情况。功率芯片的焊盘特意做了开窗露铜处理，焊接时焊锡能充分浸润引脚底部，不会出现虚焊导致的芯片发热异常，露铜区域还能辅助芯片散热，不用额外加装散热片就能满足工业现场-20到60摄氏度的工作温度要求。板上的丝印标识特意避开了焊盘位置，字符高度控制在1mm，既不会因为字符太小看不清接线定义，也不会因为丝印覆盖焊盘导致焊接不良。贴片电阻电容的排布全部顺着波峰焊的进板方向，元件两端的焊盘大小一致，过波峰焊时不会出现元件立碑、偏移的问题，批量生产时的良率能提升不少。电位器旁边预留了测试点，调试时不用拆外壳就能直接用探针测量校准点的电压，校准效率比没有测试点的板子高很多。
