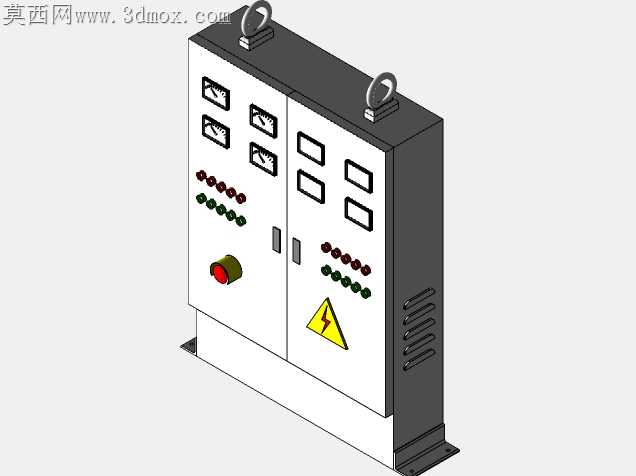

双开门工业电气配电控制柜体

车间现场落地式配电柜体最容易被忽略的加工适配问题，是底部安装脚与现场预埋槽钢的对位偏差，不少现场安装时才发现柜体底座开孔与预埋螺栓错位，只能现场扩孔破坏防腐层，埋下锈蚀隐患。这款双开门配电盘的底座安装边做了长圆孔可调设计，预留了±8mm的横向调节余量，不用在车间预装时反复核对孔位，现场吊装落位时能快速对齐预埋螺栓，省去现场动火扩孔的麻烦。

柜体侧面的散热槽没有做通长直槽，而是采用下倾式百叶冲压结构，冲压时直接在1.5mm厚冷轧钢板上一体成型，不用额外加装防尘网，既避免了车间金属粉尘、切削液雾顺着直槽飘进柜内积在接线端子上，又能保证柜内断路器、接触器工作时的热空气顺着斜槽自然排出，冲压工序一次成型，比后期粘贴防尘网省了两道装配工序，也避免了防尘网长期积灰堵塞后需要定期清理的维护成本。

柜门的仪表开孔位做了翻边处理，不是直接冲切裸边，翻边高度3mm，刚好能卡住仪表的嵌入密封圈，不用在安装时额外打密封胶，仪表卡入后靠翻边与密封圈的过盈配合就能达到IP54的防护等级，不会因为车间冲床、空压机运行时的长期振动导致仪表松动移位。柜门上的红绿指示灯开孔排布留足了手指操作空间，急停按钮的位置比其他操作元件高出20mm，符合现场操作的安全规范，紧急拍停时不会被旁边的旋钮挡住。

两扇柜门的中间拼缝处做了折弯止口，不是平面对接，关门时止口互相咬合，能挡住车间清扫时飞溅的水花、灰尘从拼缝进入柜内，顶部的吊环采用焊接式底座，不是直接拧在薄顶板上，吊装整柜时能承受柜内安装完所有电气元件后的总重量，不会出现顶板变形吊环脱落的风险。柜门内侧的走线槽预留位与元件安装板的间距留了15mm的走线空间，二次线布线时不用硬塞导线，能顺着走线槽规整排布，后期检修更换元件时也能快速抽拉导线，不会扯到相邻线路。

柜体表面的喷塑层厚度预留了80μm的加工余量，折弯、焊接后的打磨痕迹能被喷塑层完全覆盖，不会出现局部露底的瑕疵，柜内的安装板采用镀锌钢板材质，不用额外做表面处理，元件安装时直接用自攻螺丝固定就能保证足够的连接强度，省了安装板喷涂的工序成本。
