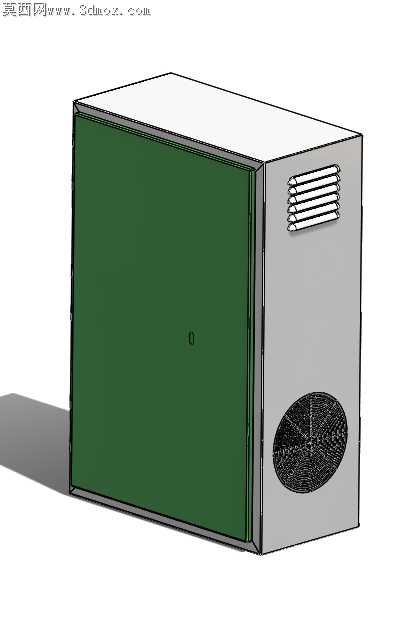

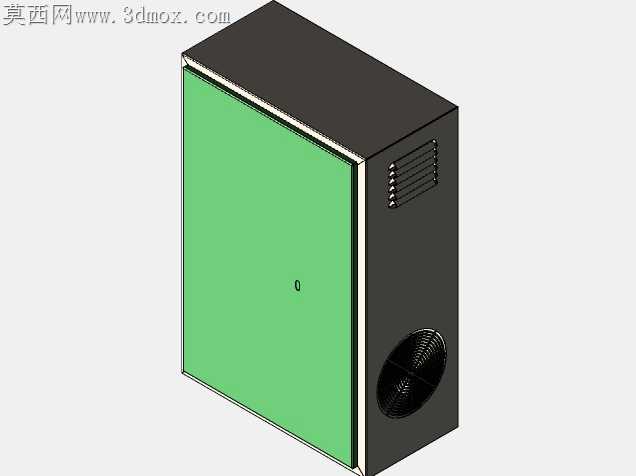

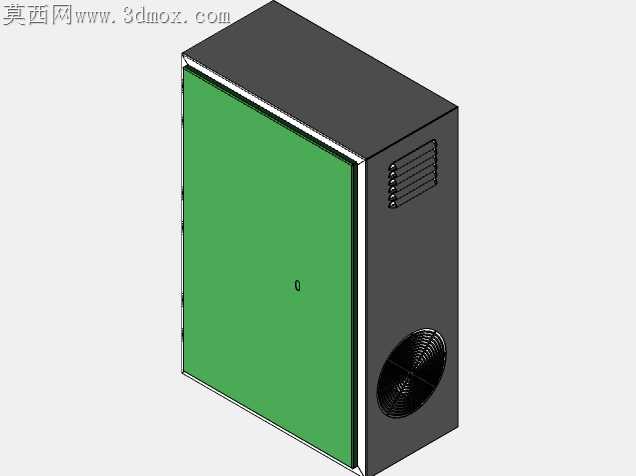

带开门结构的工业电气配电柜体

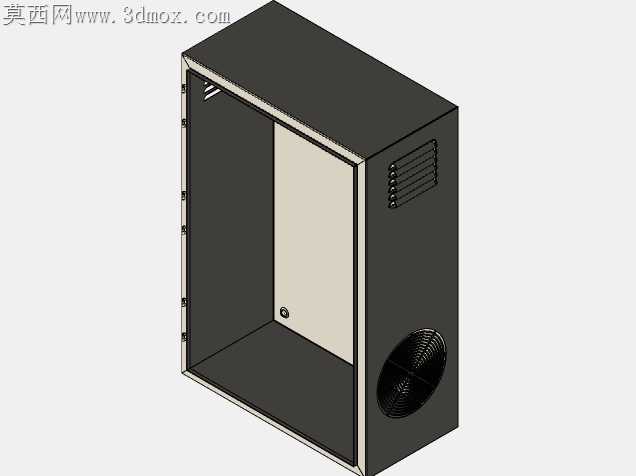

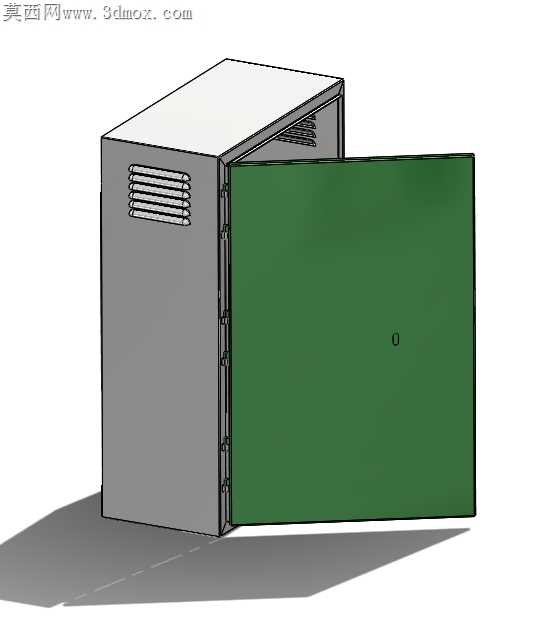

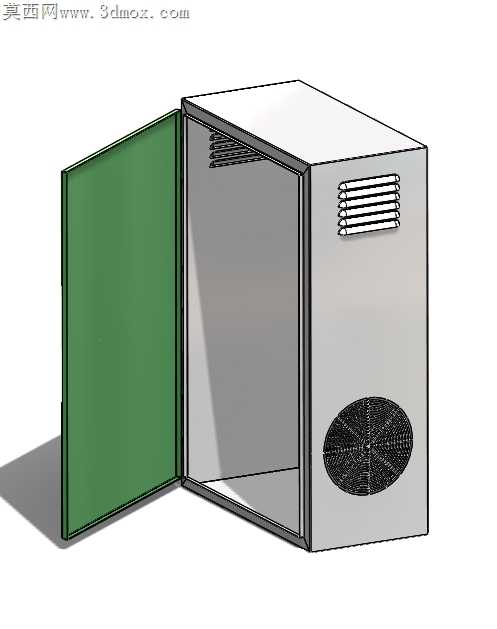

车间现场的落地式电控柜体最容易被忽略的加工隐患，集中在门板铰链装配公差与侧边散热结构的冲裁变形上，这款配电柜体的结构细节刚好对应了这些现场落地的核心问题。门板与柜体侧边的铰链连接位没有采用简化的同轴对齐示意，每一处合页安装位都预留了0.2mm的微调间隙，钣金折弯后侧板的合页固定孔做了沉台处理，避免螺丝突出剐蹭门板开合轨迹，现场安装时不需要反复锉修孔位就能保证门板闭合后缝隙均匀，不会出现长期开关后门板下坠蹭到柜体底边的问题。柜体左侧的散热百叶冲裁位做了向内翻边的结构处理，不是简单的平面开槽，翻边高度控制在3mm，既可以引导气流斜向上排出柜内热量，避免外部飞溅的切削液、灰尘直接顺着百叶缝隙飘进柜内沾到电气元件，同时翻边结构也能补强侧板的钣金强度，不会因为百叶开槽导致侧板大面积区域刚度不足，吊装搬运时出现侧板凹陷变形。门板内侧没有做多余的加强筋凸起，平整的内表面刚好适配线槽、导轨的安装，不需要额外补焊安装片，门板闭合后和柜体边框的贴合位预留了密封胶条的嵌装槽，现场可以直接嵌入发泡胶条，不用后期打胶密封，减少现场施工的工作量。柜体顶部的折边做了双层包边处理，边缘没有裸露的钣金锐边，现场接线作业时不会划伤施工人员的手臂，顶部平面的平整度控制在0.1mm/m，后期加装顶部排风扇或者吊装吊环时，不需要额外打磨找平就能保证安装面贴合紧密。柜体内部的安装板固定位做了可调节的腰型孔设计，不同尺寸的PLC、断路器安装板都可以通过腰型孔调整固定位置，不用重新在柜体上钻孔，适配不同项目的电气元件排布需求。门板上的锁具安装位做了沉孔处理，锁具安装后表面和门板齐平，不会突出门板表面，搬运过程中不会因为磕碰导致锁具变形无法开启。整个柜体的折弯圆角都统一采用R1.5的工艺圆角，对应常规钣金折弯刀具的加工参数，不需要更换特殊刀具就能完成全部折弯工序，加工时的换刀时间能压缩近三成，批量生产时的工艺一致性更容易控制，不会出现不同批次柜体折弯圆角大小不一，拼合时缝隙不均的问题。
