径向安装式指针压力表结构设计

　　在工业流体输送管网、液压动力单元、气动控制系统、压力容器配套的压力检测环节，这类径向安装的指针式压力表是应用覆盖度极高的就地测压部件，不需要外接供电即可完成压力数值的直观读取，在工况复杂、供电布设不便的现场场景中，相比数显测压元件有着更强的环境适应能力，能够在强电磁干扰、高低温交变的常规工业环境下稳定完成压力指示，不会因为供电波动、信号传输干扰出现数值跳变或者失准的问题。

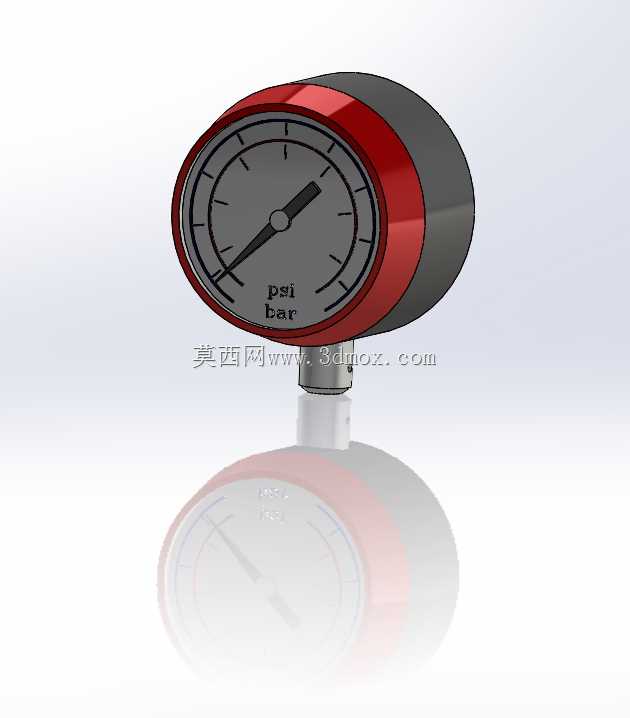

　　从实际使用的功能逻辑来看，这款压力表的核心作用是将被测管路内的流体压力通过弹性敏感元件的形变传递，转换为指针的角位移，最终在刻度盘上对应显示实时压力数值，刻度盘同时标注psi与bar两种压力单位，能够适配不同单位体系的设备运维需求，现场操作人员不需要额外做单位换算即可直接读取数值，降低了运维过程中的误读概率。表盘的刻度分布遵循均匀线性排布，零位位置设置有止挡结构，避免系统超压泄压后指针回零过位造成的零点偏移，长期使用过程中可以减少零点校准的频次。

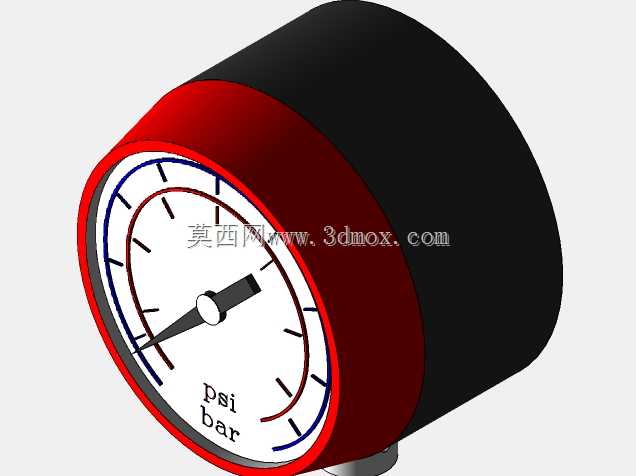

　　设计过程中首先考虑的是现场安装的适配性，底部采用标准外螺纹连接接头，属于工业测压仪表通用的安装接口规格，不需要额外加工过渡接头即可直接安装在管路预留的测压取压口上，接头的轴向长度控制在常规安装空间允许的范围内，不会因为接头过长导致安装后仪表突出过多，也不会因为长度不足造成密封面无法压紧出现泄漏。壳体采用圆形结构设计，外圈的红色防护圈采用软质包覆结构，一方面可以在现场安装、运维过程中发生磕碰时吸收冲击能量，保护内部的机芯结构与表盘玻璃不受外力撞击损坏，另一方面醒目的红色标识也能在密集排布的管路上快速定位测压点位，方便日常巡检时快速识别仪表位置。壳体的后段采用密封式结构设计，能够阻挡现场的粉尘、水汽侵入机芯内部，避免长期使用后灰尘堆积造成传动卡涩，保证指针转动的灵活性。

　　从结构组成来看，这款压力表的内部包含波登管敏感元件、齿轮传动放大机构、指针复位游丝、刻度盘与外部防护壳体几个核心部分，波登管的选材匹配常规非腐蚀性流体的测压需求，能够在额定测压范围内保持线性形变，超压工况下不会发生永久塑性变形。传动机构的齿轮啮合间隙控制在合理范围内，既不会因为间隙过大造成指针回程差超差，也不会因为间隙过小导致环境温度变化时出现卡滞。表盘的玻璃采用高透光的透明材质，表面做了防眩光处理，在车间照明、户外自然光的环境下都能清晰看清指针位置，不会因为反光造成读数困难。

　　安装边界方面，这款压力表的整体径向尺寸适配常规仪表安装盘的开孔规格，既可以直接通过底部螺纹安装在管路取压口上，也可以配合安装卡箍嵌入到设备面板上做盘面安装，安装时需要预留足够的扳手操作空间，方便拧紧接头时施加扭矩，同时要预留表盘前方的读数空间，避免被周边的管线、结构件遮挡表盘视线。在液压站配套场景中，这类压力表通常安装在油泵出口、溢流阀侧、执行元件进出油口位置，用来实时监测系统压力变化，判断系统是否存在溢流压力异常、管路堵塞、内泄过大等故障；在给排水管网中，这类压力表安装在主干管、分支节点、增压泵出口位置，用来监测管网供水压力，保障供水压力稳定在合理区间；在压缩空气系统中，压力表安装在储气罐、过滤器出口、调压阀后端，用来监控压缩空气压力，保证气动设备的供气压力符合使用要求。

　　设计建模过程中，需要重点关注几个配合尺寸的精度：一是底部连接螺纹的尺寸精度，直接关系到安装后的密封性能，螺纹公差过大会导致密封不严出现介质泄漏，公差过小则会造成安装拧入困难甚至螺纹咬死；二是表盘与指针的同轴度，同轴度偏差过大会造成指针在全量程转动过程中与表盘、玻璃发生摩擦，导致指针卡滞、读数不准；三是壳体与玻璃配合的密封槽尺寸，需要匹配密封胶圈的线径，保证装配后胶圈有合理的压缩量，实现可靠的防尘防水效果。另外在外观结构上，壳体的过渡位置都做了圆角处理，没有尖锐的棱角，避免安装运维过程中划伤操作人员，整体结构没有多余的复杂造型，在满足使用功能的前提下尽可能简化结构，降低加工制造的难度，适合批量生产加工。
