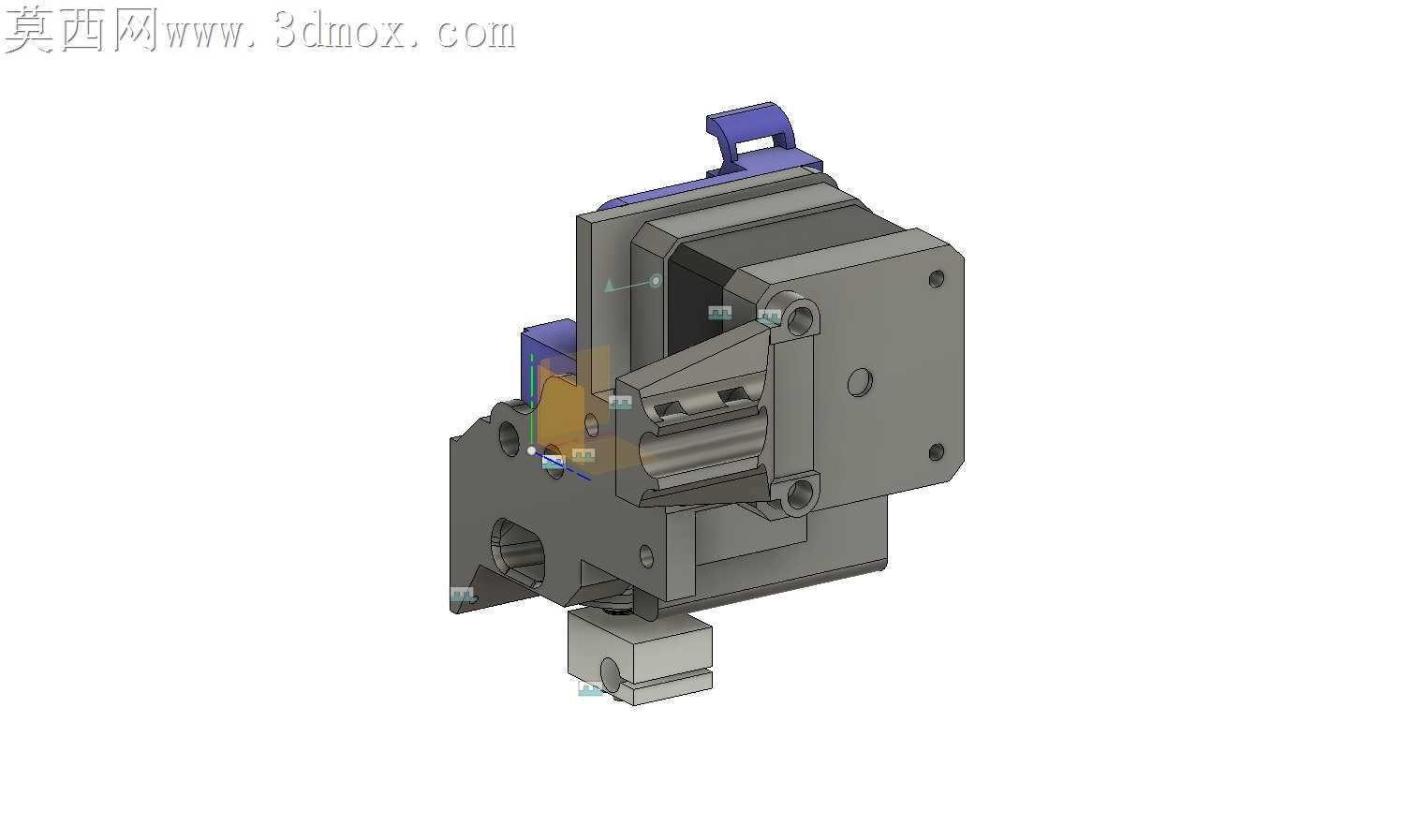

CR10挤出机TitanE3DV6升级结构设计

桌面级FDM设备长时间打印柔性耗材时，常出现送料打滑、耗材啃屑堆积卡滞的问题，根源在于原有挤出机构的压合行程冗余不足，齿轮啮合间隙没有适配不同硬度耗材的形变空间，快拆维护时也容易出现定位偏移导致的送料精度偏差。这套升级结构针对这些现场使用中的痛点做了针对性调整，压合臂的转轴位置做了偏心微调，压合轮与送料齿轮的啮合间隙可以通过侧边的微调旋钮实现0.1mm级的精准调节，打印TPU等软质耗材时可以适当收紧间隙避免耗材弯折堆积，打印PLA、ABS等硬质耗材时留出合理的形变空间减少齿轮啃屑。所有安装定位面都做了止口设计，快拆清理残料后重新装配时不需要反复校准对齐，靠止口的限位就能自动回到初始安装位置，避免人工装配带来的同轴度偏差。散热块与喉管的连接位置做了加厚的隔热过渡段，减少热量向送料段传导导致的耗材提前软化堵头，步进电机的安装座做了轻量化的镂空处理，在保证安装刚性的前提下降低了挤出头的整体运动重量，减少高速打印时的惯性振纹。走线槽的位置做了内凹设计，加热棒、热敏电阻的线材可以完全嵌入槽内，不会随挤出头运动剐蹭打印件或者机架，压合臂的解锁拨片做了加大的防滑纹理，戴手套操作或者低温环境下手指不灵活时也能轻松扳动解锁更换耗材。送料齿轮的安装轴做了双轴承支撑设计，相比原有单轴承支撑的结构，长时间连续送料时不会出现轴部晃动导致的送料精度波动，齿轮的齿形做了圆角钝化处理，不会过度切削耗材表面产生碎屑，减少碎屑进入轴承导致的卡滞风险。整个结构的安装孔位完全兼容原有CR10挤出机的安装尺寸，不需要对原有设备做任何打孔、切割改造，直接替换原有组件就能完成升级，所有外露的棱角都做了R0.5的倒角处理，装配和维护时不会划伤手部，紧固件全部采用标准内六角螺丝，日常维护只需要一套常规内六角扳手就能完成全部拆装操作，不需要特殊定制工具。
