桌面级小型数控绘图执行机构设计

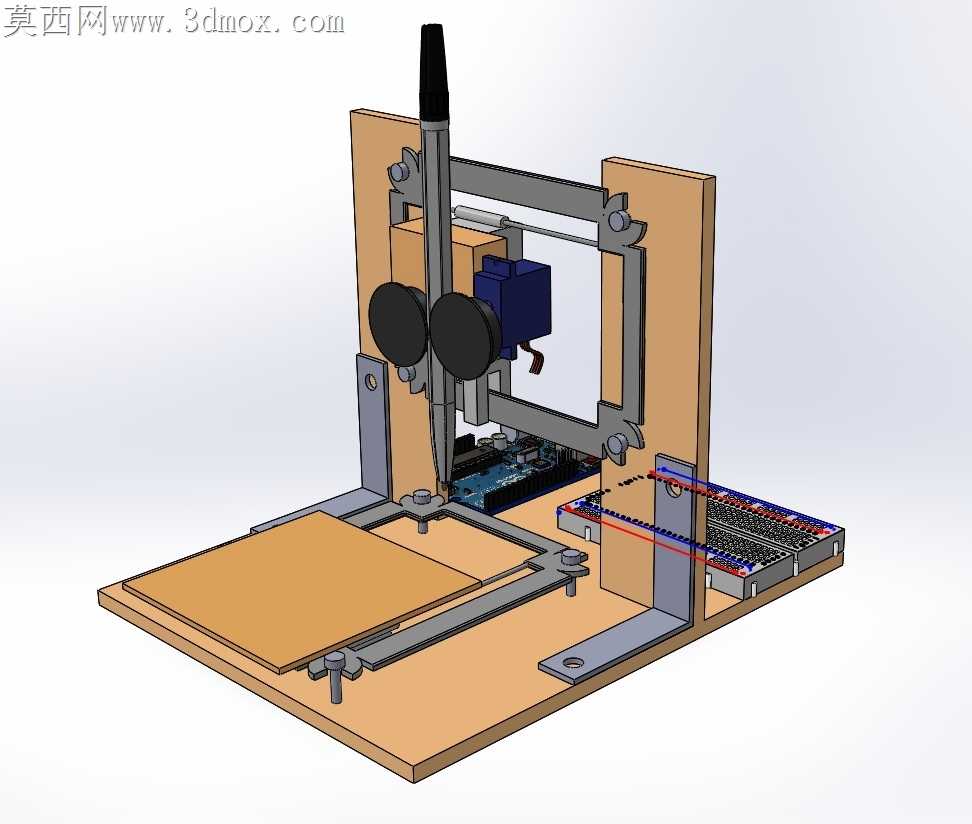

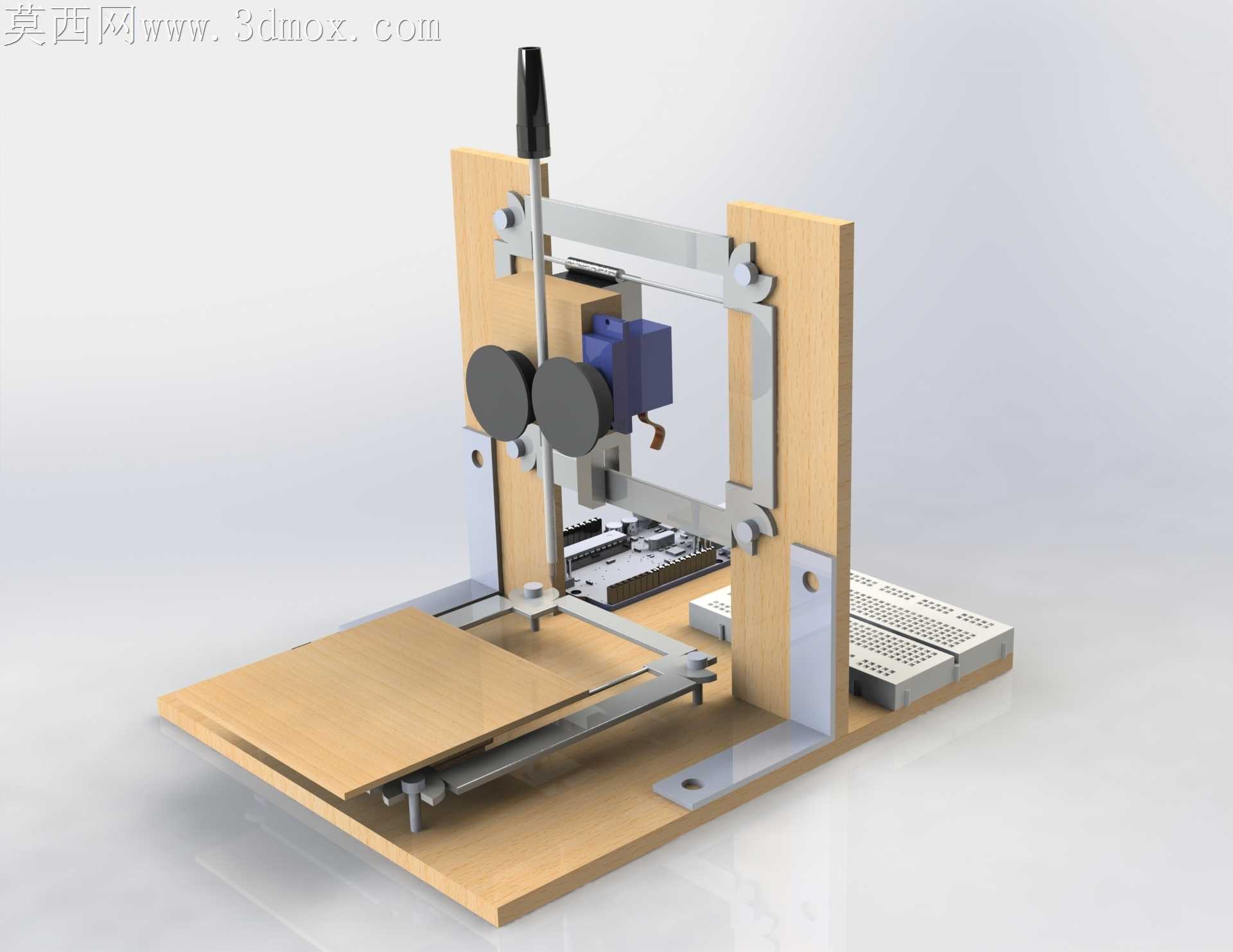

桌面级小型数控绘图设备的落地难点，从来不是运动控制代码的编写，而是笔端接触纸面的压力控制与框架刚性的平衡——过松会出现笔迹断墨虚浮，过紧则会戳破绘图纸张甚至卡滞笔架，这套结构在笔架模组处做了浮动式压笔设计，没有采用常见的弹簧顶紧结构，而是利用笔夹两侧的橡胶阻尼轮提供恒定下压力，橡胶轮的预压量可以通过侧边的紧定螺钉微调，适配不同出墨量的签字笔、马克笔甚至针管笔，避免了弹簧长期使用后弹力衰减导致的绘图质量波动。

框架部分没有选用成本更高的铝型材拼接，而是采用层板与金属角件组合的装配方案，层板裁切精度控制在0.1mm以内即可满足安装需求，不需要额外做铣削加工，X轴与Y轴的光杆导轨直接通过角件上的U型槽固定，安装时可以微调导轨平行度，抵消板材裁切带来的形位误差，避免运动过程中出现卡顿。底部的绘图平台铺设有防滑垫，纸张放置后不需要额外的压块固定，绘图过程中不会出现纸张移位，平台与运动框架的连接采用可调式支脚，能够快速找平平台，保证整个绘图幅面内笔端压力一致。

传动部分采用同步带搭配步进电机的组合，同步带的张紧结构直接集成在Y轴的滑动支架上，不需要额外设计张紧轮，拧动支架上的调节螺丝就能改变带轮间距完成张紧，装配时不需要专用工具，新手也能在十分钟内完成传动调试。笔架的升降动作没有采用独立的升降舵机，而是利用X轴运动到端点位置的触发行程实现抬笔，省去了一路控制信号，降低了控制电路的复杂度，电路控制板直接安装在框架侧边的预留位置，接线长度控制在10cm以内，减少了信号干扰导致的丢步问题。

这套结构所有非标准件都可以通过激光切割或者3D打印制作，没有复杂的曲面加工件，装配公差带放得较宽，哪怕是实训场景下学生首次装配，也能在两小时内完成整机组装并调试出合格的绘图效果，不会因为个别零件的加工误差导致整机组装失败。笔夹位置预留了通用的安装孔位，可以更换不同直径的绘图笔，甚至可以替换成激光头实现小型板材的浅雕功能，拓展性远高于同尺寸的固定笔式绘图结构。运动行程的限位开关直接安装在导轨两端的角件上，触发位置可以通过角件上的长圆孔微调，不需要额外设计限位安装支架，减少了零件数量的同时也降低了装配复杂度。
