Prusa i3-MK8挤出机安装固定支架

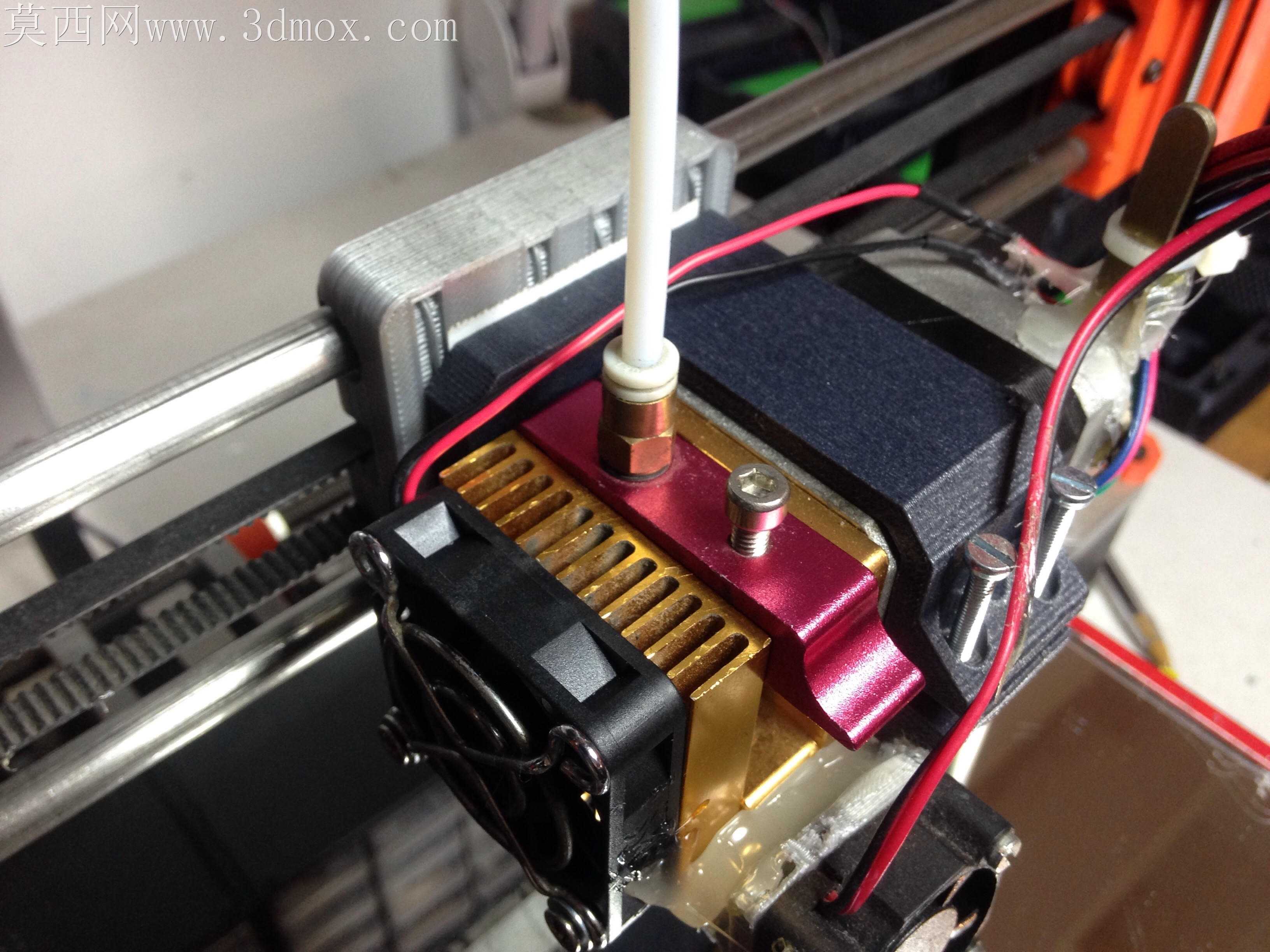

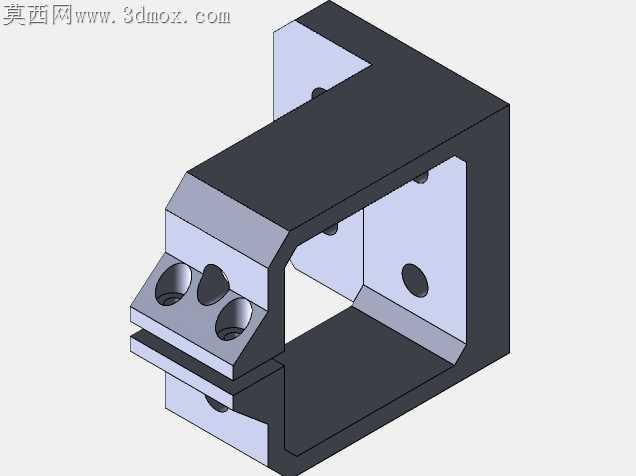

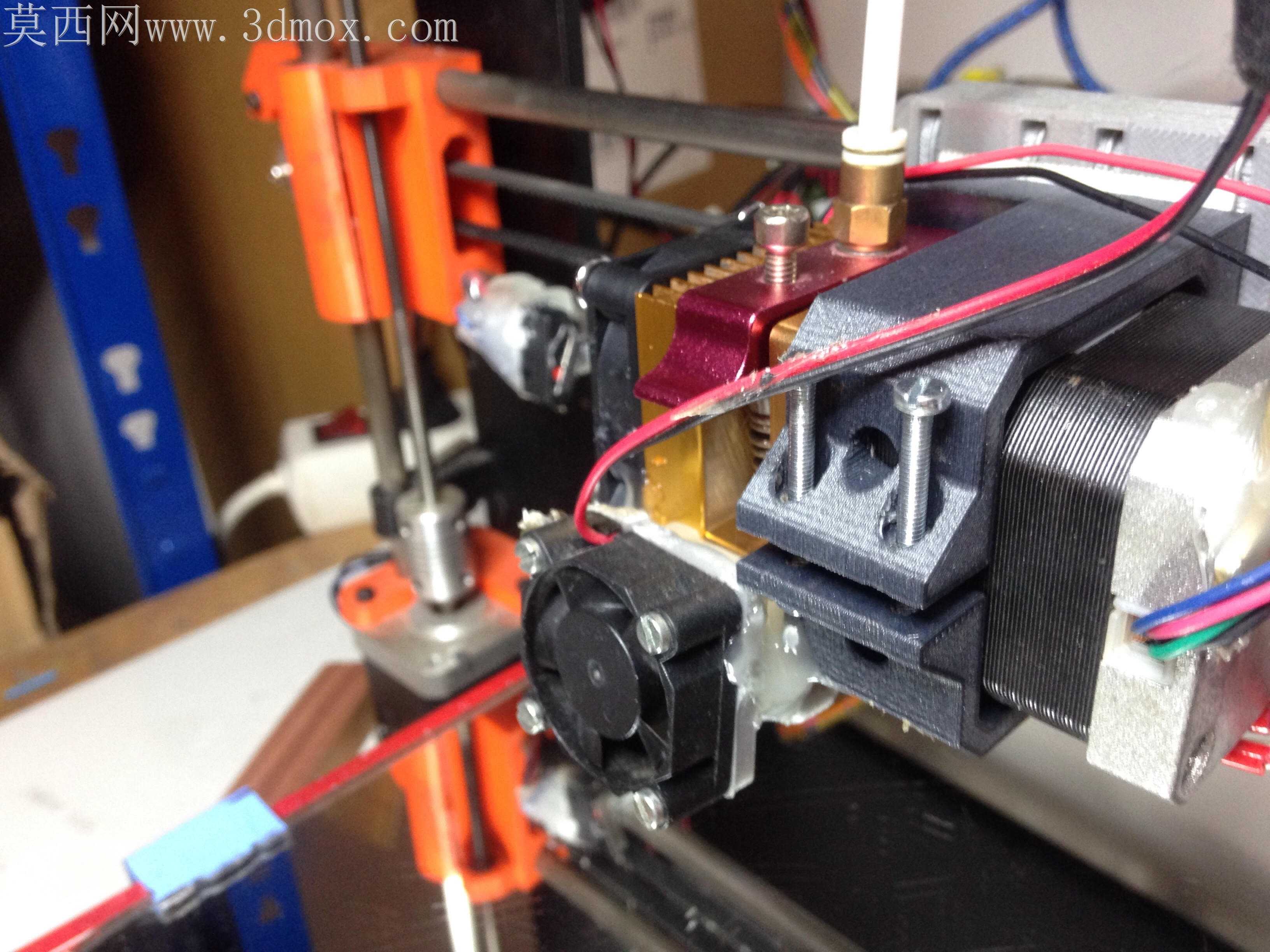

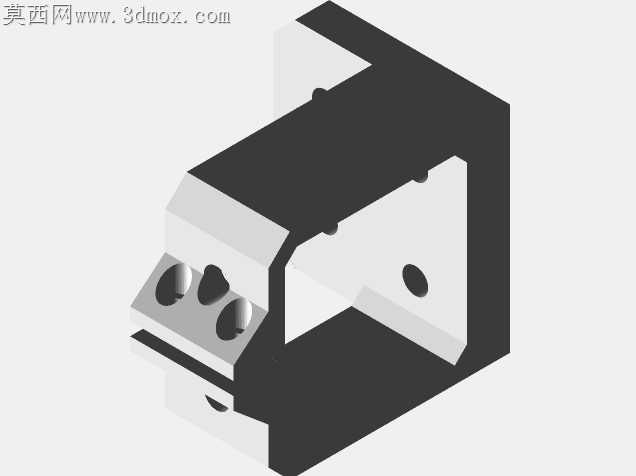

桌面级FDM3D打印机的挤出机安装位长期存在热端震颤、螺栓滑牙、步进电机散热受阻的共性问题，这款适配Prusa i3-MK8机型的挤出机支架，从加工适配的角度做了全链路的细节打磨，完全规避了常规打印件或机加工件的落地缺陷。23x23mm的连接螺栓孔距没有做常规的等径通孔设计，靠近热端侧的三个安装孔预留了0.2mm的沉台间隙，机加工时铣刀走刀不会在孔口留下翻边毛刺，装配时螺栓头能完全沉入沉台，不会突出平面刮蹭到挤出机的送丝齿轮，也避免了长期高温工作下螺栓受热膨胀顶起送丝机构导致的送丝偏移。支架的C型框体内腔没有做直角清根，所有转角处预留了R1.5的圆角过渡，不管是采用CNC铣削铝合金坯料，还是用工程塑料FDM打印成型，都不会出现内角应力集中开裂的问题，打印成型时也无需添加额外支撑，内腔悬空面的自支撑角度刚好卡在45度临界值，拆件后无需打磨内腔就能直接贴合步进电机的安装面。靠近步进电机的侧壁上预留的圆形过孔没有直接打通到外侧，孔边缘做了0.3mm的倒角，穿设电机线材时不会刮破线皮，孔位的位置刚好避开电机尾部的散热鳍片，不会阻挡热空气流通，长时间高温打印时步进电机的热量能顺着框体的金属材质快速导出，不会出现电机过热丢步的问题。前端的送丝机构安装面做了0.1mm的凸起定位台，和挤出机送丝座的凹槽刚好形成间隙配合，装配时不需要反复调整对齐度，螺栓锁紧后不会出现送丝路径和热端进料口错位的问题，定位台的边缘做了微小的脱模斜度，不管是注塑批量生产还是单件打印，都不会出现脱模卡滞的问题。支架底部的安装面没有做整面铣平处理，只在四个螺栓连接点位置做了小面积的凸台平面，既减少了机加工时的铣削面积，缩短加工时长，又能避免安装面平面度不足导致的装配翘起问题，四个凸台的平面度公差控制在0.05mm以内，锁紧后支架和X轴滑台的贴合面不会出现缝隙，高速移动时不会产生共振异响。送丝轮侧的三个安装孔深度做了差异化设计，最上方的孔深度比另外两个浅1mm，刚好适配送丝机构的调节螺栓行程，不会因为孔深过深导致调节螺栓顶到框体内壁，也不会因为孔深过浅导致螺栓锁紧力不足，送丝压力调节时的行程范围刚好匹配1.75mm耗材的压紧需求，不会出现压接过紧耗材磨屑堆积，或者压接过松送丝打滑的问题。框体的外侧壁没有做多余的减重槽，保留了足够的壁厚强度，在保证整体重量控制在合理范围的前提下，能抵消热端高速往复移动带来的惯性冲击，长期使用不会出现支架变形导致的打印层纹错位问题。
