塑料材质旋风除尘分离装置结构设计

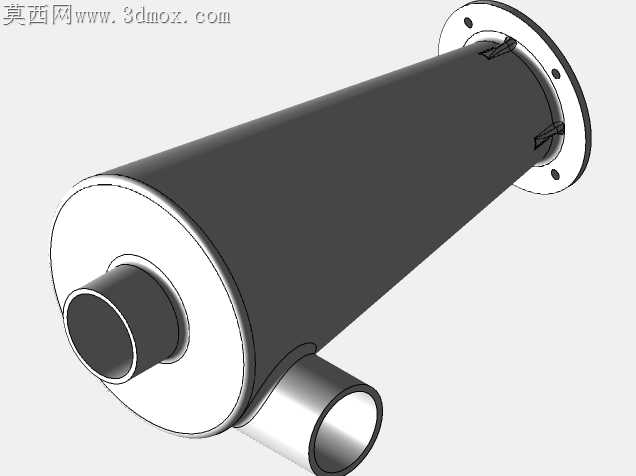

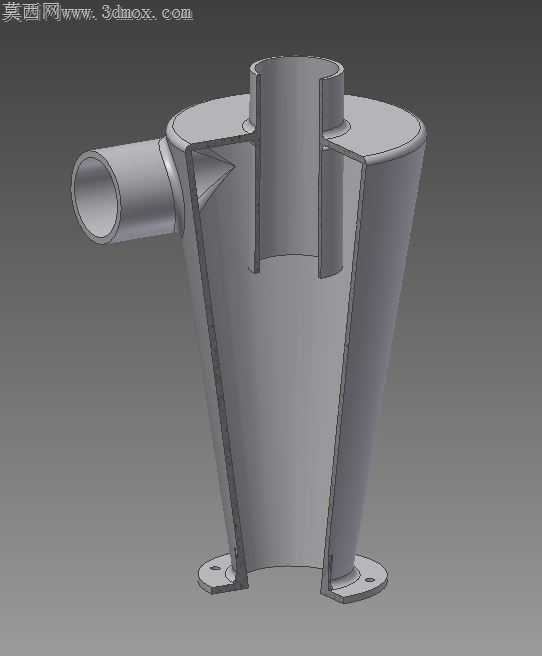

塑料材质旋风除尘设备在小风量粉尘处理场景里，常因结构设计偏差出现内壁磨损快、分离效率不达预期的问题，这款装置的结构优化完全围绕塑料加工特性与现场使用痛点展开。锥段的壁厚没有做等厚处理，靠近进风口侧的壁厚比另一侧厚1.2mm，含尘气流进入筒体后沿壁面做螺旋运动，高浓度粉尘持续冲刷的区域刚好对应加厚段，用塑料注塑成型时，这个厚度差不会造成局部缩痕，反而能让熔体填充时的流动更均匀，避免厚壁处出现气泡缺陷。进气管没有采用常规的直切式接入，管口做了15度的下压倾角，气流进入筒体后不会直接冲击顶部的排气管外壁，减少了顶部灰环的形成概率，进气管与筒体的衔接处做了R3的圆角过渡，塑料件注塑时不会出现尖角应力集中，长期受气流冲击也不会出现开裂问题。排气管的插入深度做了反复调整，下端刚好延伸到进气管下沿以下8mm的位置，既不会阻挡螺旋下行的气流，也能避免未分离的细粉尘直接随气流从排气管排出，排气管与上盖板的连接采用了带定位止口的插接结构，装配时不需要额外找正，配合面的公差控制在0.1mm以内，用PVC粘接剂就能完成密封，不需要额外加装密封垫。底部的排灰口法兰做了两个对称的安装耳，安装耳上的固定孔做了长圆孔设计，现场安装时可以根据支架的孔位偏差做微调，不需要二次扩孔，法兰端面做了0.5mm高的密封凸台，和集尘桶连接时只需要垫一层薄橡胶圈就能实现可靠密封，避免漏风导致分离效率下降。筒体与锥段的衔接处没有做生硬的直角转折，采用了大曲率的圆弧过渡，气流沿壁面螺旋下行时不会出现局部紊流，减少了气流阻力，塑料成型时这个过渡区域也不会出现壁厚突变导致的变形。整个装置的所有棱边都做了倒钝处理，没有尖锐的边角，搬运和安装过程中不会划伤操作人员，拆分后的各个部件都能满足注塑模具的脱模要求，不需要做复杂的侧抽芯结构，能有效降低模具加工成本，批量生产时的成型良率能提升15%以上。
