切向进风式旋风分离器结构设计方案

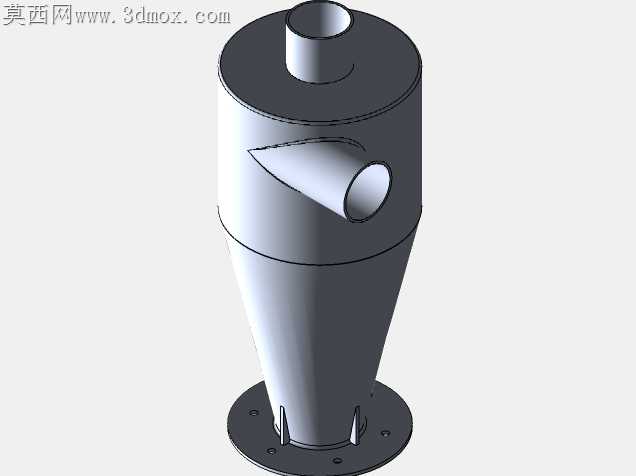

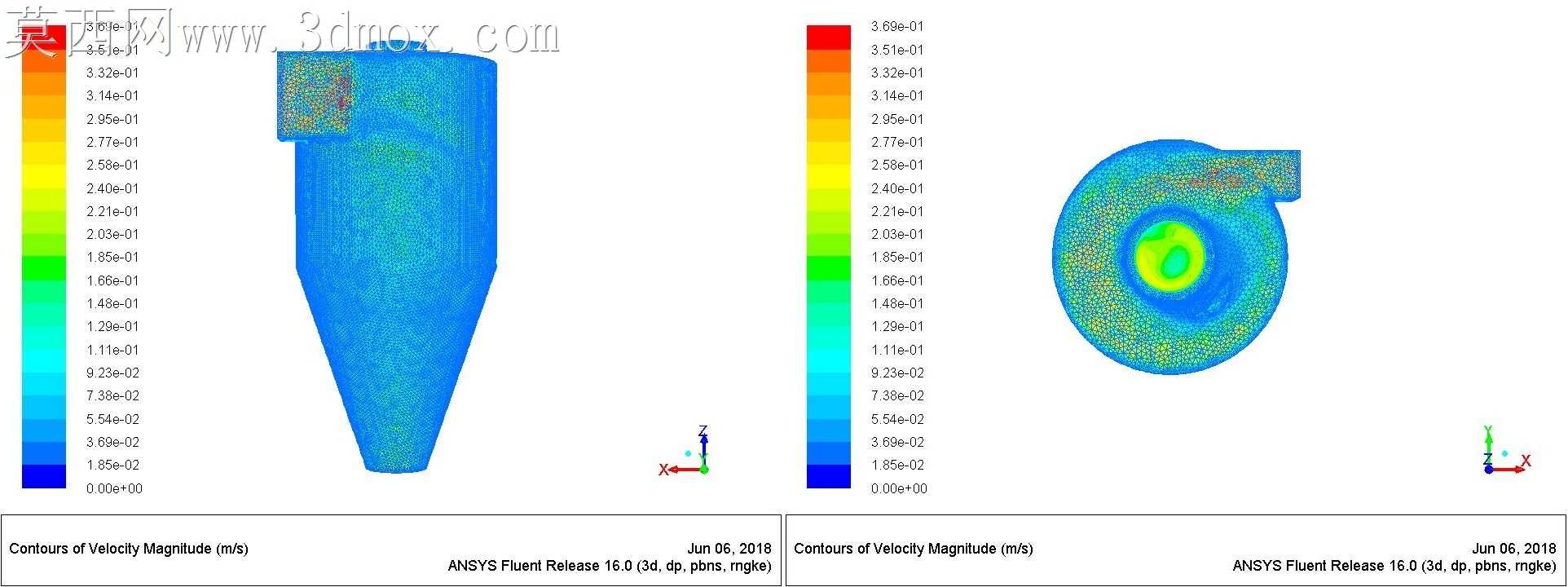

常规旋风分离器在现场投用后常出现锥段磨损快、进风口处气流扰流夹带细粉返混、底部法兰密封漏灰的问题，这套结构在设计阶段就针对这些加工与装配的实际痛点做了针对性调整。切向进风口采用渐缩斜切结构，没有沿用常见的矩形直插式接口，进风管与筒体衔接处做了顺滑过渡的曲面处理，避免气流进入筒体时在接口内侧形成局部涡流，减少粗颗粒在进风口位置的反弹冲刷，同时能让进风气流更顺畅地贴附筒体内壁形成稳定的离心流场，降低入口处的压力损失。筒体与锥段的衔接位置没有采用直角拼接结构，而是做了小半径的圆弧过渡，避免颗粒在衔接台阶处形成局部堆积，长期运行时积料脱落影响分离效率，也能减少高速旋转的颗粒流对焊缝位置的持续冲刷，延长设备的连续运行周期。底部排灰口的支撑法兰做了加厚处理，法兰上的三个加强筋沿锥段外壁均匀分布，筋板与锥壁、法兰面的焊接位置都预留了焊接收缩余量，避免现场焊接后法兰面翘曲，导致排灰阀安装后密封不严出现漏风，漏风会直接破坏锥段内部的下行流场，造成已分离的细粉被上升气流重新夹带排出，大幅降低分离效率。顶部的排气芯管插入深度做了反复校核，没有过深插入锥段导致气流短路，也没有过浅造成进风气流直接窜入排气口，芯管与顶盖的配合位置预留了合理的公差带，既方便现场装配时的对位安装，也能避免运行时气流从配合缝隙泄漏。锥段的锥角选取经过流场验证，角度过大容易造成锥段内壁颗粒下滑不畅形成架桥堵塞，角度过小则会增加设备整体高度，提升现场安装的空间要求，这套结构的锥角平衡了分离效率与安装空间的矛盾，适配常规工业除尘场景的安装需求。法兰上的螺栓孔位置做了跨中布置，避免螺栓孔与加强筋位置干涉，现场安装时不需要额外切割筋板就能顺利穿装螺栓，降低现场施工的修改工作量。所有与气流接触的内壁面都做了顺滑处理要求，没有突兀的凸起或凹陷，避免干扰旋转流场的稳定性，让颗粒在离心力作用下能持续沿壁面下滑至排灰口，减少细颗粒在筒内的停留时间，降低细粉被内旋流夹带排出的概率。
