卡帕迪亚莱乔5t/hr流化床干燥处理设备

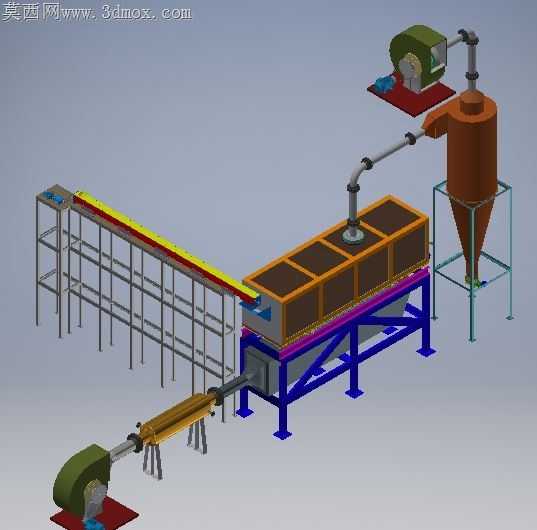

散料湿颗粒在连续干燥过程中最容易出现的床层漏风、出料端积料卡滞问题，在这套5t/h处理量的流化床干燥装置结构设计里做了针对性的落地处理。床身主框架采用型钢焊接承托结构，底部支腿特意做了不等高的公差预留，现场安装时可根据地面平整度微调支脚高度，避免床体倾斜导致的料层厚度不均，热风从底部布风板送入时不会出现局部吹穿、局部死料的情况。进料端衔接的输送架采用镂空桁架设计，既减轻了整体自重，也能让进料过程中洒落的少量粉料直接落至地面收集，不会卡在架体缝隙里长期积料霉变。床体上盖做了分段式快开结构，每一段观察盖板都配有独立的压紧卡扣，日常清理床内残留物料、检查布风板磨损情况时不需要掀开整段上盖，单人就能完成单段盖板的拆装，卡扣的压紧行程特意留了3mm的密封余量，搭配耐高温硅胶密封条，能避免热风从盖板缝隙溢出造成的热损耗。出料端的驱动装置和床体出料口之间采用柔性密封连接，不会因为设备运行时的振动传递导致连接法兰错位漏料，驱动端的轴承座特意做了外置式设计，日常加注润滑脂、更换密封件时不需要拆解床体出料段，大幅缩短了日常维护的停机时间。配套的旋风分离器采用锥段渐缩角度优化设计，含尘湿热空气从切向进入后，气流沿筒壁旋转的路径更长，细粉分离效率更高，锥段底部的卸料阀做了锁风结构设计，不会因为外部空气倒灌导致分离下来的细粉被重新卷起。整套设备的管路连接全部采用法兰带密封垫结构，管路走向特意避开了操作人员日常巡检的通行路径，弯头位置做了大圆弧过渡，减少气流携带粉料对管壁的冲刷磨损，延长管路的使用寿命。布风板的开孔率经过反复校核，对应进料端湿料含水率高的区域开孔密度更大，出料端接近干燥终点的区域开孔密度适当降低，保证料层从进料到出料全程都处于均匀的流化状态，不会出现局部过热导致物料变质、局部风速不够导致物料湿含量不达标的情况。床体侧面预留了多个温度检测接口，可根据不同物料的干燥工艺要求加装温度传感器，实时监测床内不同位置的风温与料温，方便调整进风温度与进料速度，适配不同特性散料的干燥需求。
