车间重载平板手推车结构设计

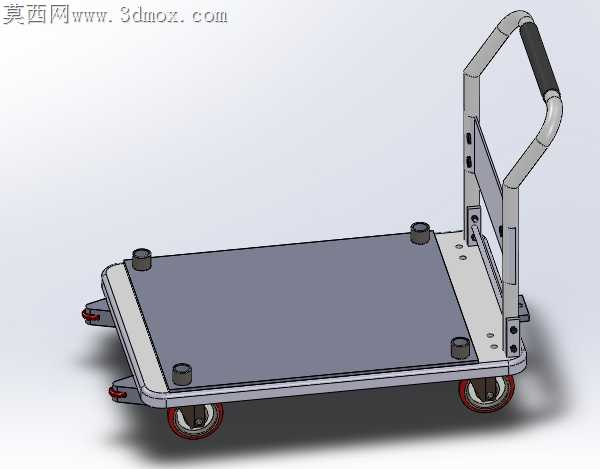

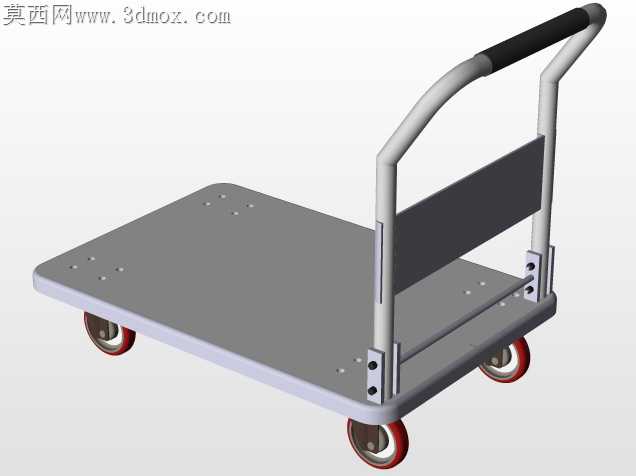

车间日常转运零散工件、包装物料时，普通手推车常出现扶手弯折、板面变形、轮组卡滞的问题，根源在于结构设计未匹配实际工况的受力分布。这款平板手推车的板面采用边缘折边强化设计，并非单纯的平板裁切，折边高度控制在25mm，既不会过多增加整车自重，又能在板面承受150kg集中载荷时，将中部挠度控制在2mm以内，避免长期使用后板面下凹导致物料滑落。板面预留的安装孔位做了沉头处理，螺丝装配后不会突出板面，防止刮蹭物料外包装或是划伤操作人员手套，孔位排布避开了板面应力集中的中心区域，沿板面四周均匀分布，固定轮组支架时不会削弱板面整体强度。扶手采用弯管一体成型工艺，没有额外的焊接拼接点，握把位置套有防滑橡胶套，橡胶套表面做了细密的菱形纹理，沾有少量切削液或是灰尘时也能保持足够摩擦力，扶手与板面的连接支架采用L型折弯件，通过四颗螺栓双向锁固，而非单侧焊接固定，承受侧向推力时不会出现焊缝开裂的问题，支架上预留的调节长槽可以根据操作人员的平均身高微调扶手高度，适配不同身高的使用者推行。轮组选用的是聚氨酯包胶脚轮，轮芯为硬质尼龙材质，兼顾承重能力与滚动顺滑度，轮架的转向轴承做了密封处理，车间地面散落的铁屑、灰尘不易进入轴承内部，长期使用也不会出现转向卡滞的问题，前轮采用定向轮、后轮采用万向轮的搭配，直行时不易跑偏，转向时仅需施加较小的力就能调整行进方向，轮组安装位置距离板边留有30mm的安全距离，推行经过墙角或是设备边缘时，轮组不会直接磕碰障碍物导致整车倾翻。板面与扶手之间的挡板采用薄钢板折弯制作，既可以阻挡小件物料从扶手侧滑落，又能作为扶手的辅助支撑结构，分担扶手承受的侧向推力，挡板与扶手管之间留有10mm间隙，日常清理时可以轻松擦除缝隙间积存的灰尘与碎屑，不会形成清洁死角。整车所有金属部件表面都做了喷塑处理，耐油污腐蚀，车间日常使用时沾到的润滑油、切削液可以直接用抹布擦拭干净，不会出现漆面脱落生锈的问题，各个连接位置的螺栓都加装了防松垫圈，长期在颠簸路面推行也不会出现螺丝松动脱落的隐患，不需要频繁停机紧固维护。
