五针MicroUSB直插式接口转接小板

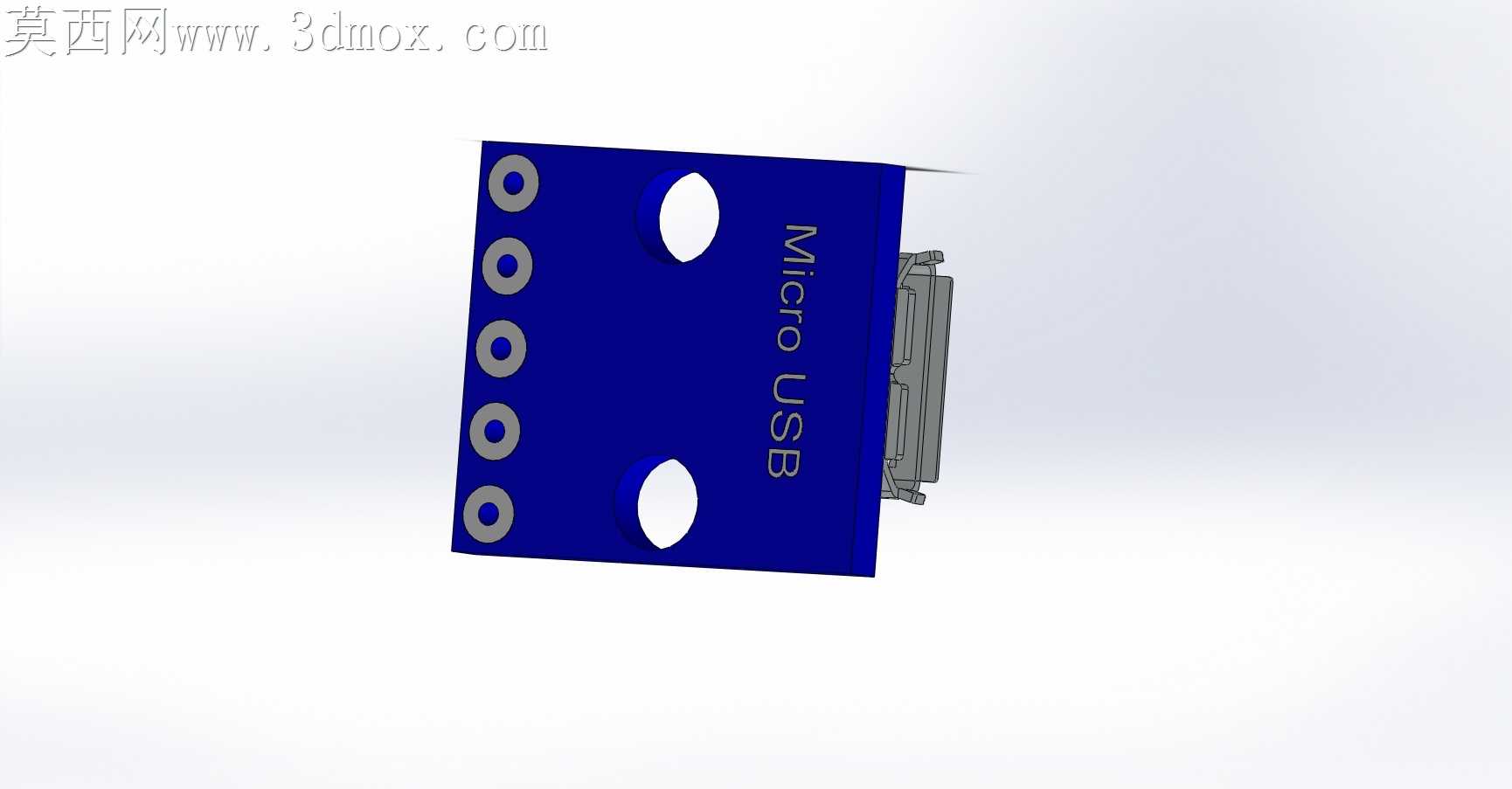

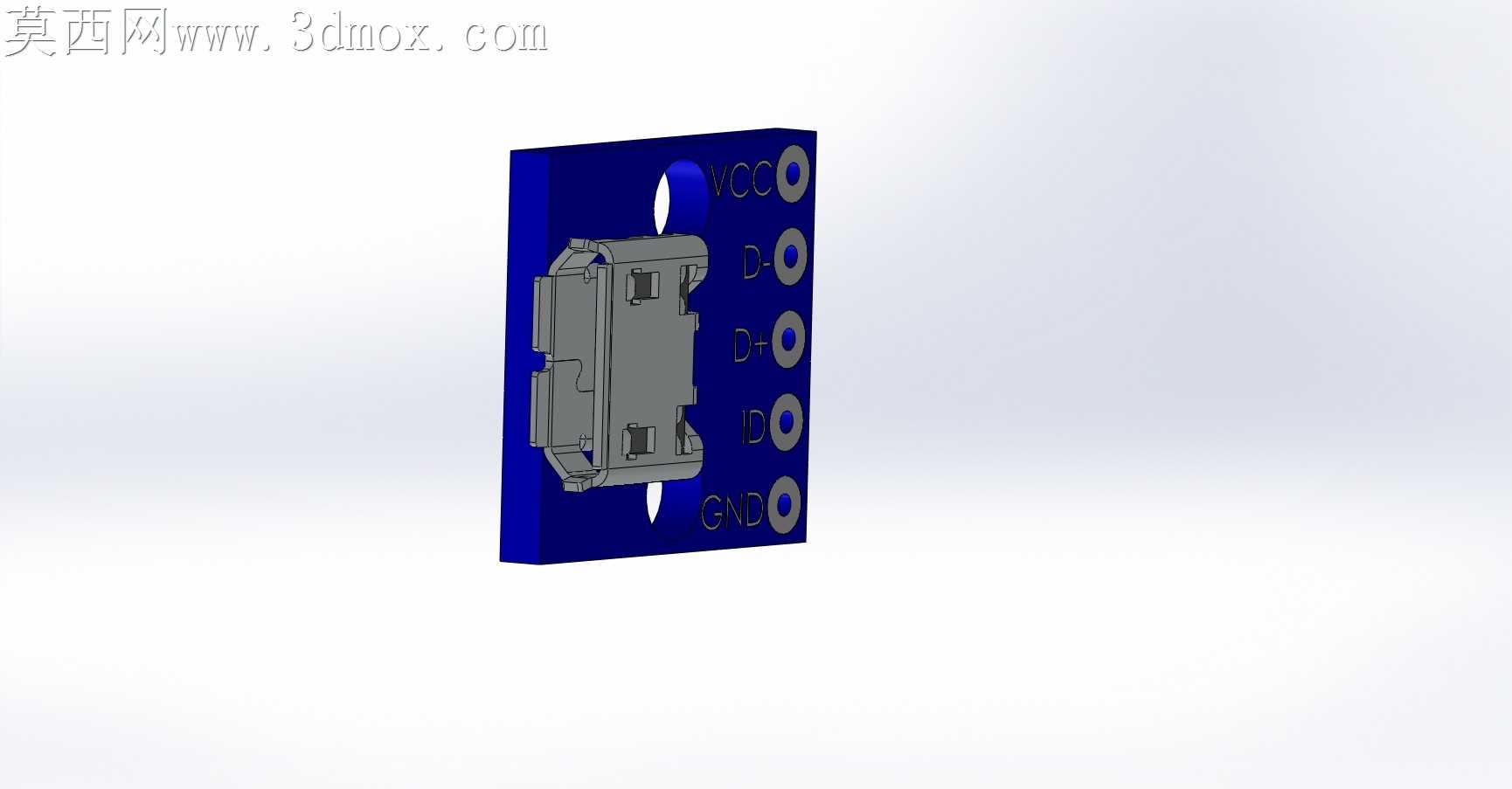

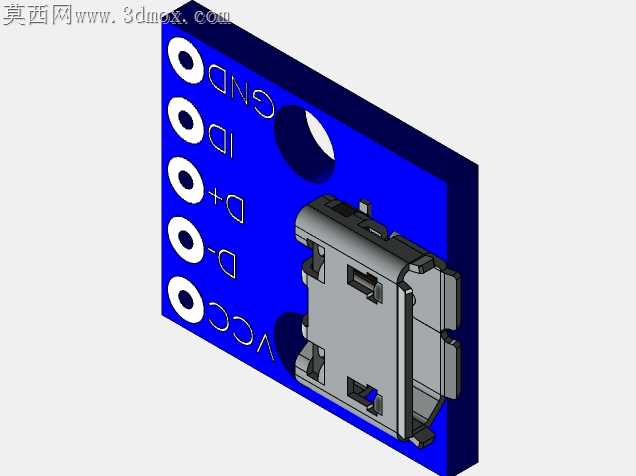

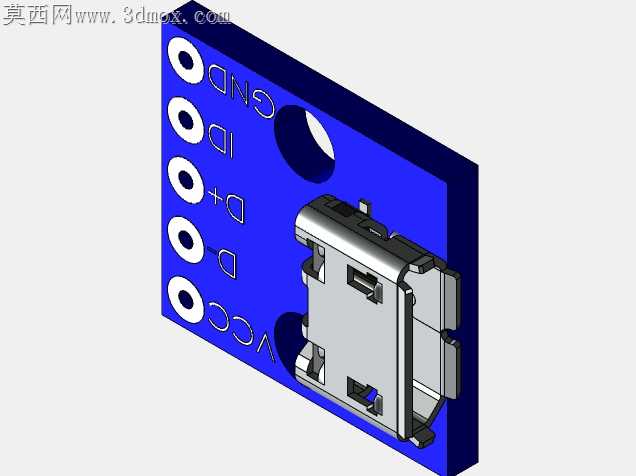

小批量打样这类接口转接板时，最容易被忽略的是插针焊盘与母座固定脚的应力释放问题，不少新手画的板子在过波峰焊后，母座金属外壳会因为PCB基材与金属件热膨胀系数不匹配出现微变形，直接导致插拔时卡滞甚至母座脱落。这块2.54mm间距的五针MicroUSB转接小板，在母座两侧预留了异形避让缺口，没有把母座金属固定脚完全封死在焊盘围合区域，回流焊时焊锡的流动空间更充裕，不会因为焊锡堆积顶起母座底部导致接口平面偏移。板上五个信号引脚的丝印做了反向蚀刻处理，从板子正面看丝印字符是正向的，插针焊接在背面后，调试时不用翻板就能快速对应GND、ID、D+、D-、VCC的引脚定义，省掉了反复对照原理图的时间。固定孔的孔径做了0.1mm的公差余量，适配M2规格的铜柱安装，不会出现孔位偏紧拧螺丝时顶裂PCB基材的问题，孔位边缘距离板边保留了1.2mm的安全距离，V割分板时不会伤到孔壁的铜箔。母座的插接深度做了限位贴合，母座端面和PCB板边齐平，外壳装配时不会出现接口凹进外壳面板插不到位的情况，插针伸出PCB背面的长度控制在3.2mm，刚好适配标准面包板的插接深度，插到底后不会因为针脚过长导致底部短路，也不会因为针脚过短接触不良。板上的走线做了泪滴处理，D+和D-差分线做了等长约束，虽然是低速USB2.0信号，等长处理能避免信号反射导致的枚举失败问题，电源走线宽度留足了1A载流的余量，长时间给小功率设备供电不会出现走线发烫的情况。母座金属外壳的接地焊盘做了十字花连接，既保证了接地可靠性，焊接时也不会因为焊盘散热太快导致虚焊，手工焊接时不用长时间加热就能让焊锡充分浸润焊盘。
