微型按键式行程开关结构设计

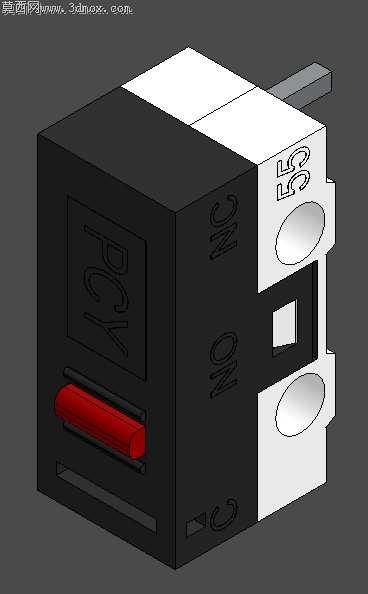

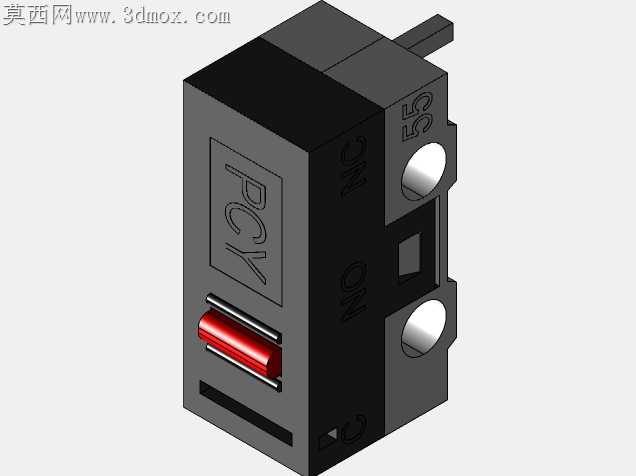

小尺寸行程开关在紧凑电控回路里最容易出现的失效点，是按键按压行程与内部触点通断的行程差匹配不当，要么按压虚位过大触发滞后，要么行程余量不足导致触点长期受压提前疲劳。这款微型按键开关的壳体做了双侧定位凸台，凸台的同轴度公差控制在0.02mm以内，刚好适配安装面板上的预制孔，不需要额外加装定位销就能避免装配后壳体歪斜，歪斜的壳体很容易卡滞红色按键的滑动路径，在频繁通断的工况下会出现按键按下去弹不回来的故障。红色按键的滑动段做了0.1mm的间隙配合，表面没有做多余的防滑纹路，毕竟这类开关大多是设备触发而非人手频繁按压，光滑的圆柱面能减少滑动时的粉尘卡滞风险，按键根部的限位凸台刚好卡在壳体内部的限位槽里，不会因为按压力度过大直接把按键按进壳体内部。壳体侧面印刻的标识没有做凸起设计，是直接在注塑模腔里做的阴刻纹路，不会因为安装时的剐蹭磨掉标识，也不会额外增加壳体的外形尺寸，在密集排布的电控柜里不会和相邻元件产生干涉。内部触点的安装槽做了斜向导向边，装配触点组件的时候不需要刻意对准，顺着导向边滑入就能卡到预定位置，能减少装配时的对位时间，也能避免硬撬壳体导致的塑料件开裂。壳体上的两个安装孔做了沉台设计，螺丝拧入之后螺丝头不会突出壳体表面，不会刮伤相邻的导线绝缘层，沉台的深度刚好匹配标准盘头螺丝的头部高度，不会因为沉台过深导致螺丝拧入深度不足固定不稳。按键的复位弹簧预压量做了精准匹配，按压触发的力度保持在1.2N到1.8N之间，既不会因为设备运行的振动误触发，也不会因为触发力度过大导致驱动部件磨损过快。壳体的合模线做在了侧面非安装面，合模线的飞边余量控制在0.05mm以内，不需要后续人工修磨就能直接装配，能减少加工后的处理工序，也不会因为合模线凸起导致安装时和面板之间留有缝隙，粉尘顺着缝隙进入壳体内部影响触点接触性能。
