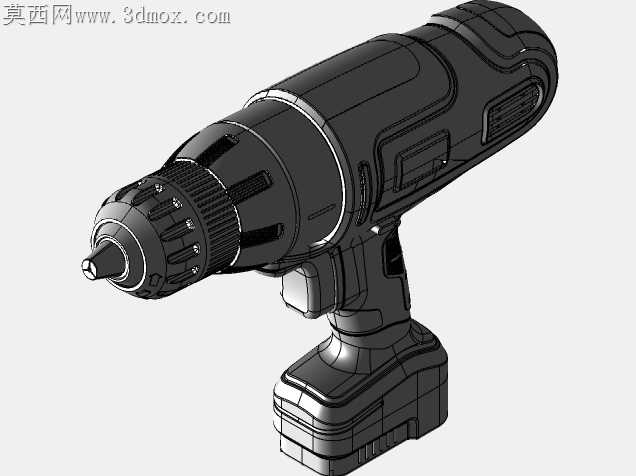

手持锂电无绳电钻外观结构三维数模

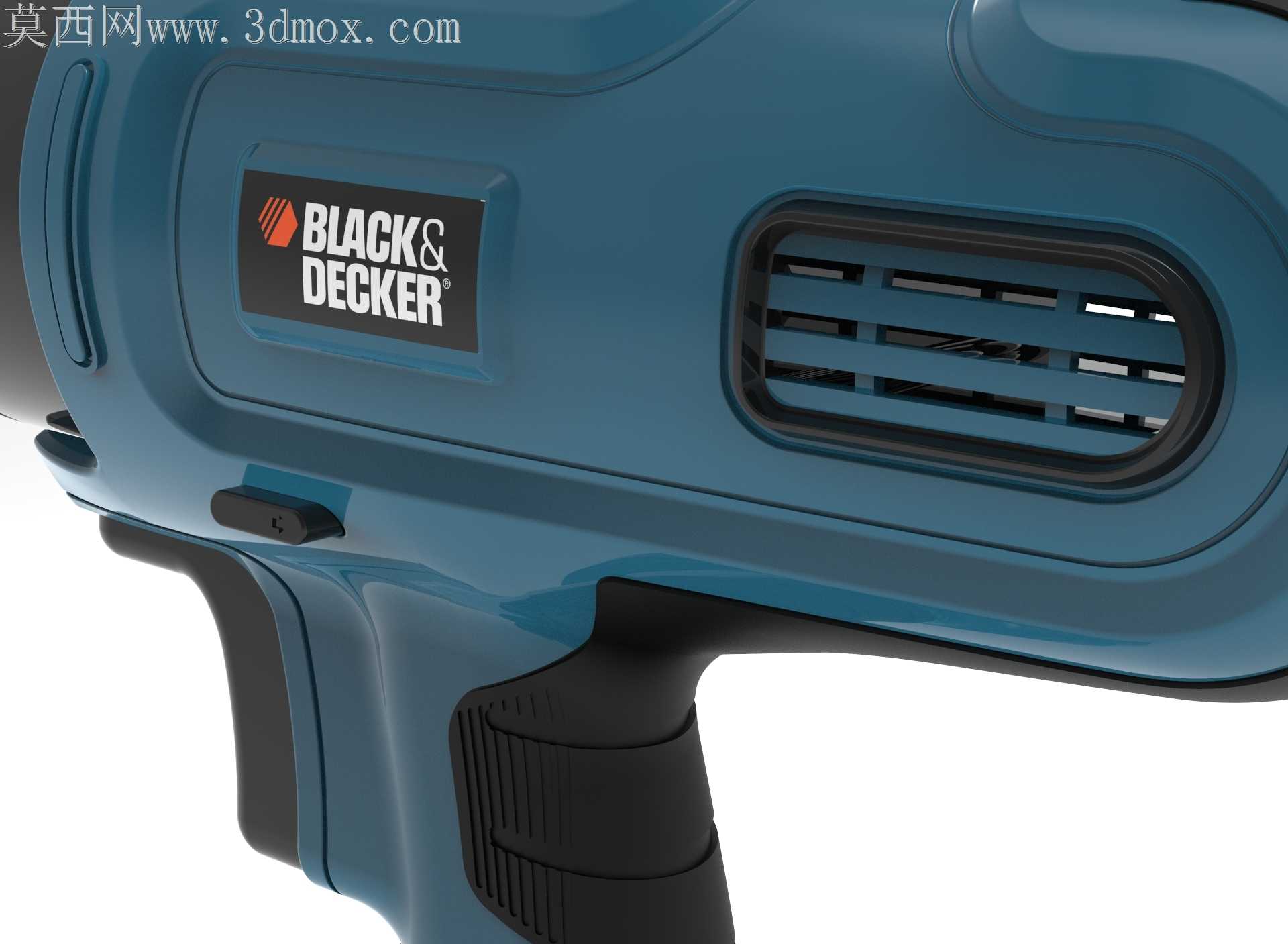

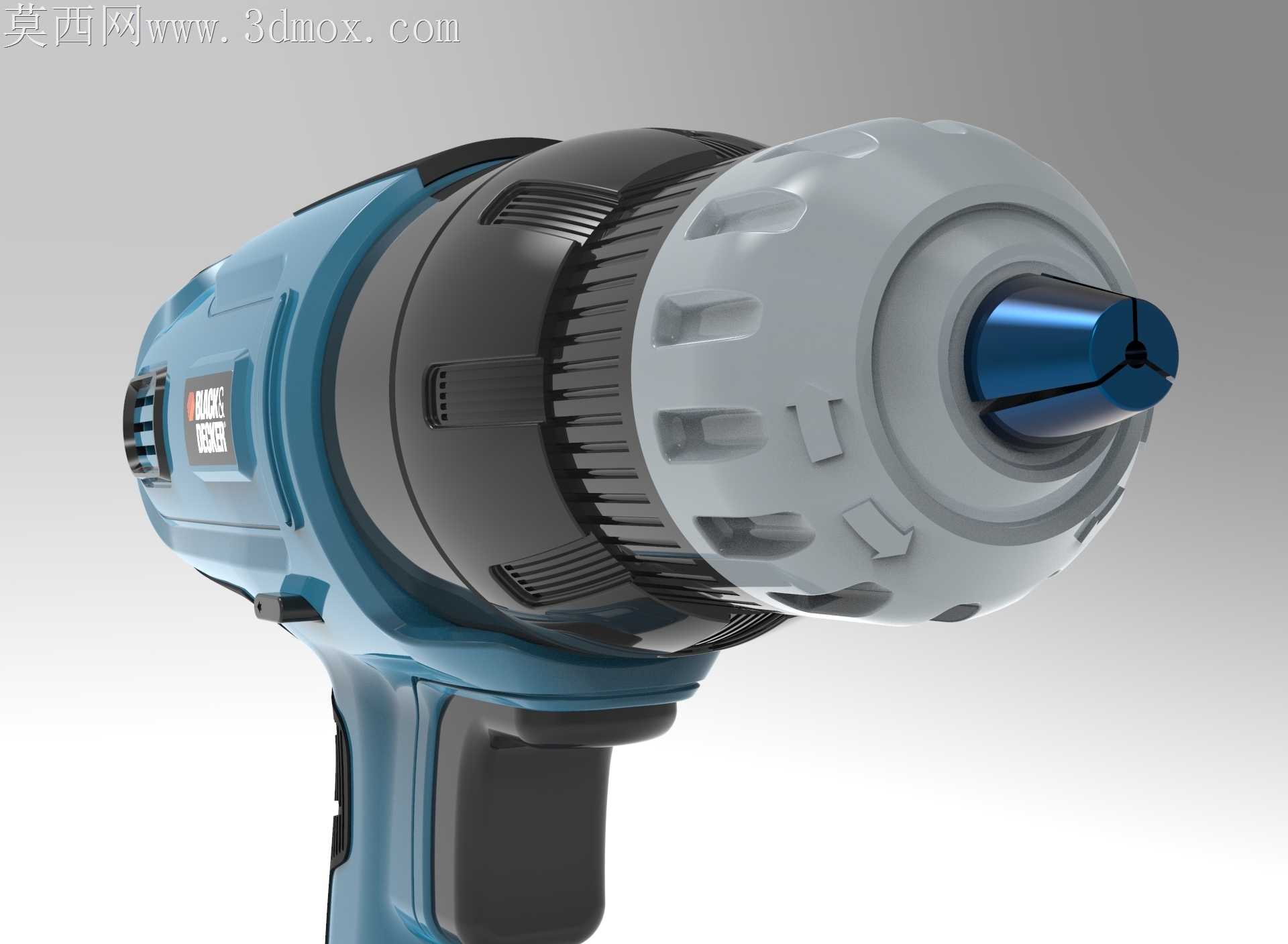

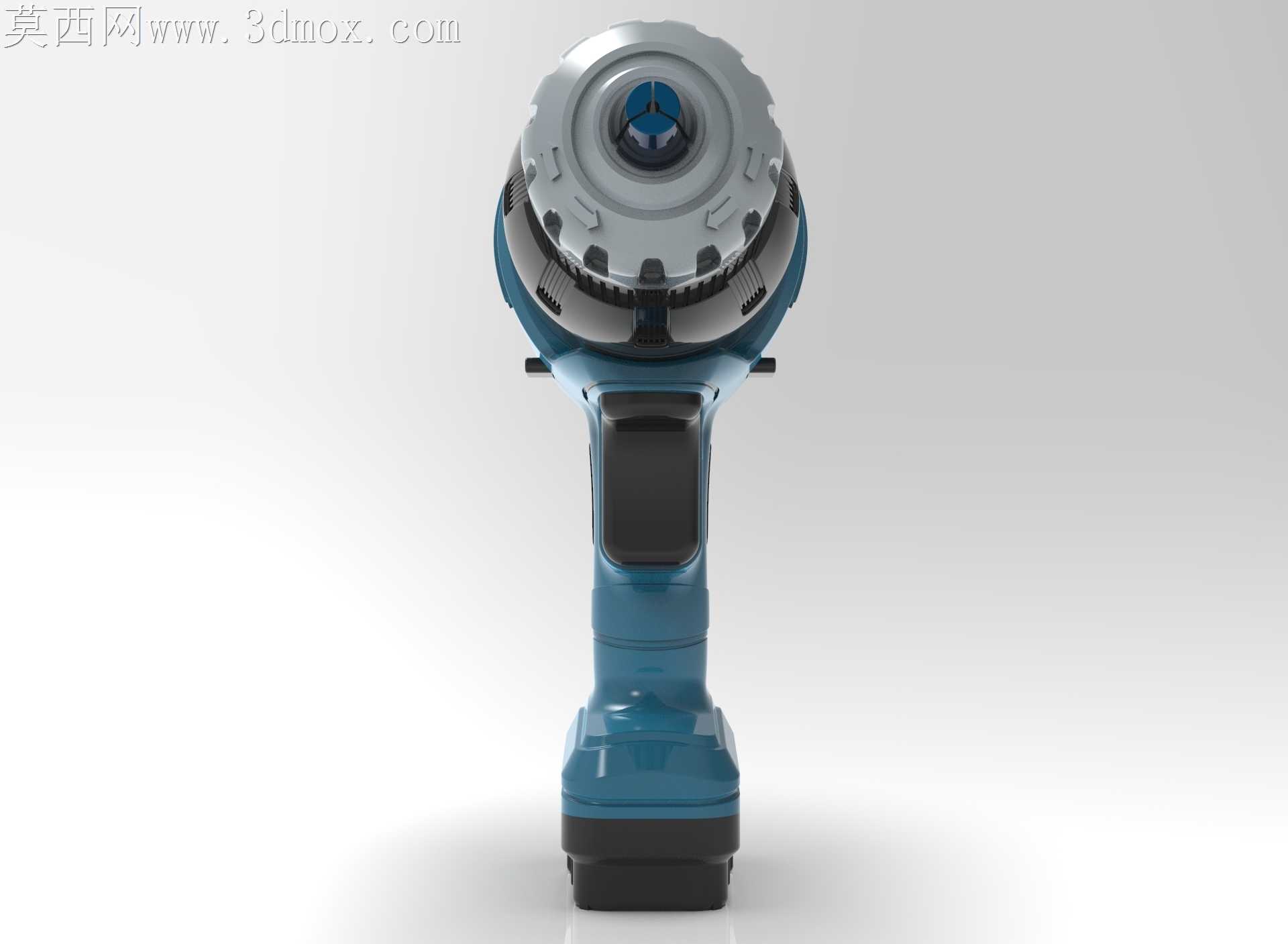

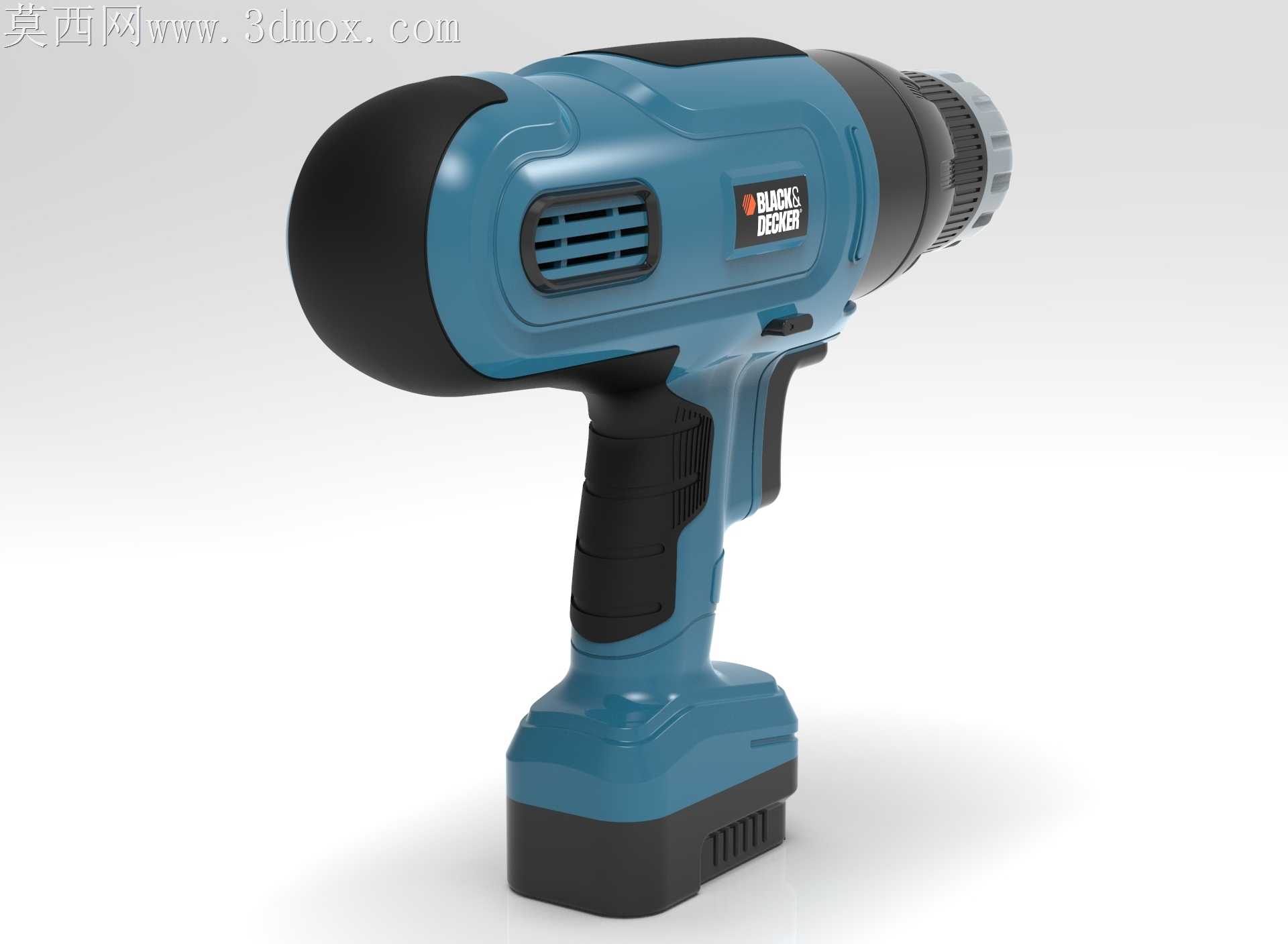

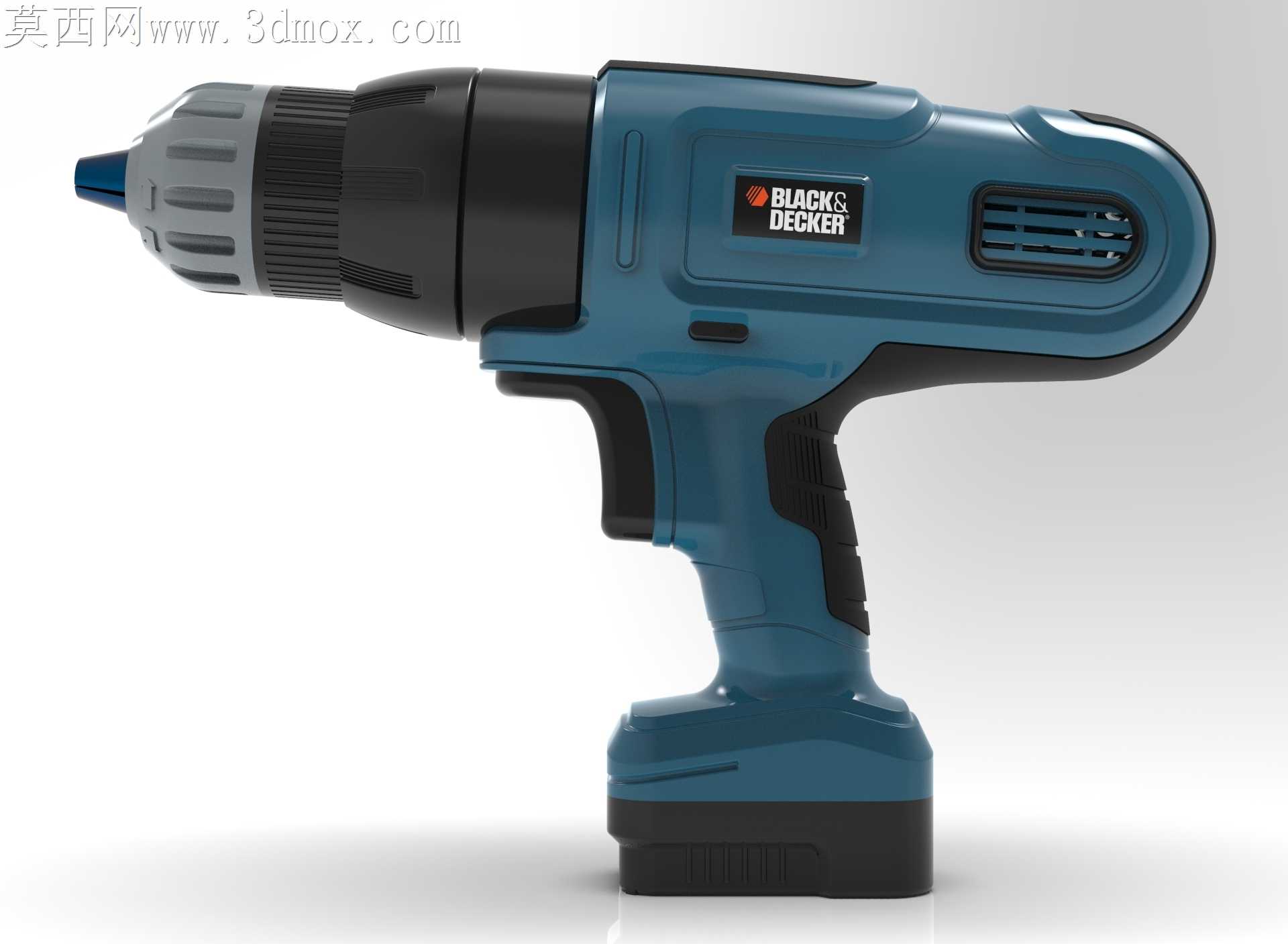

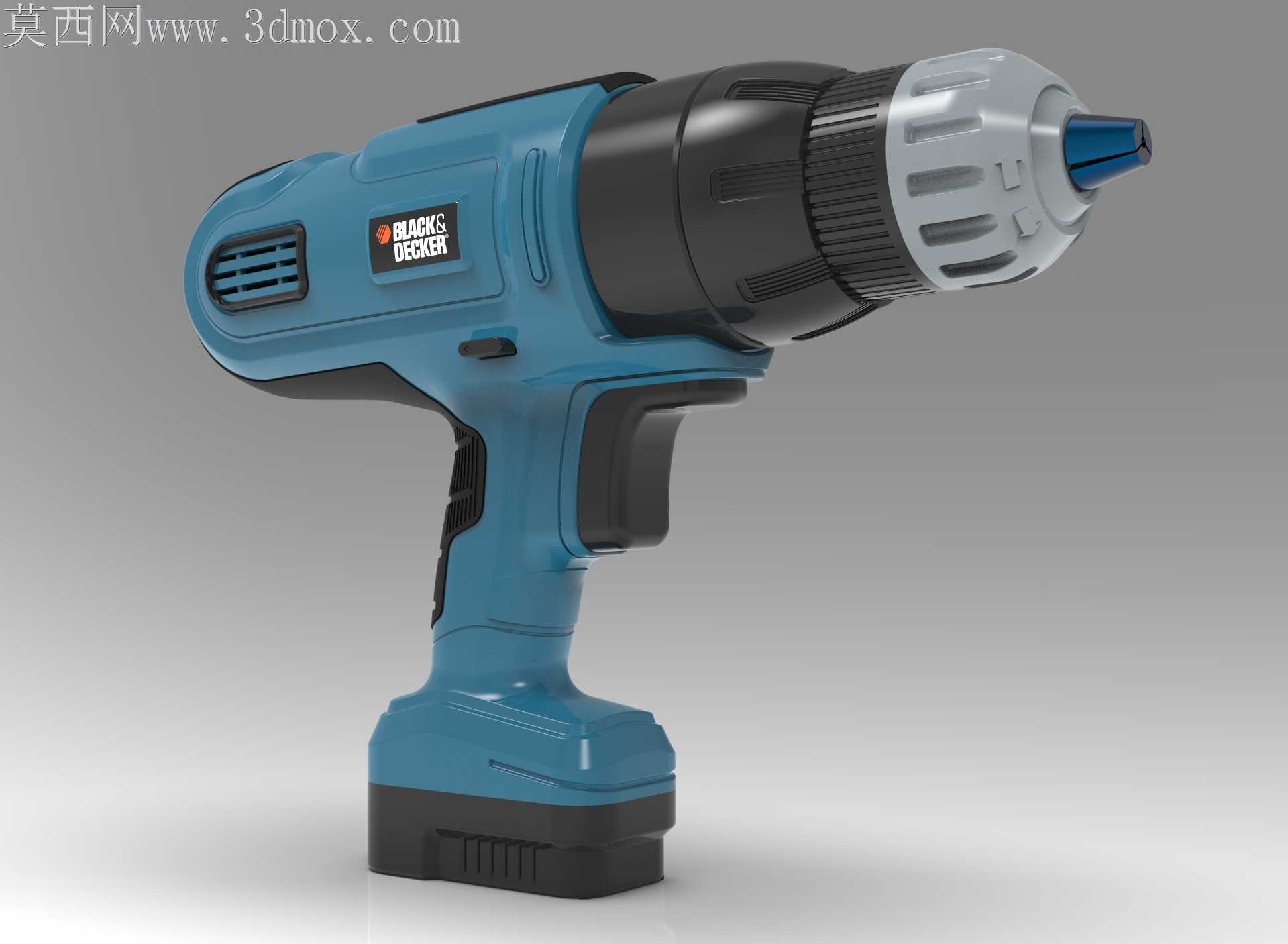

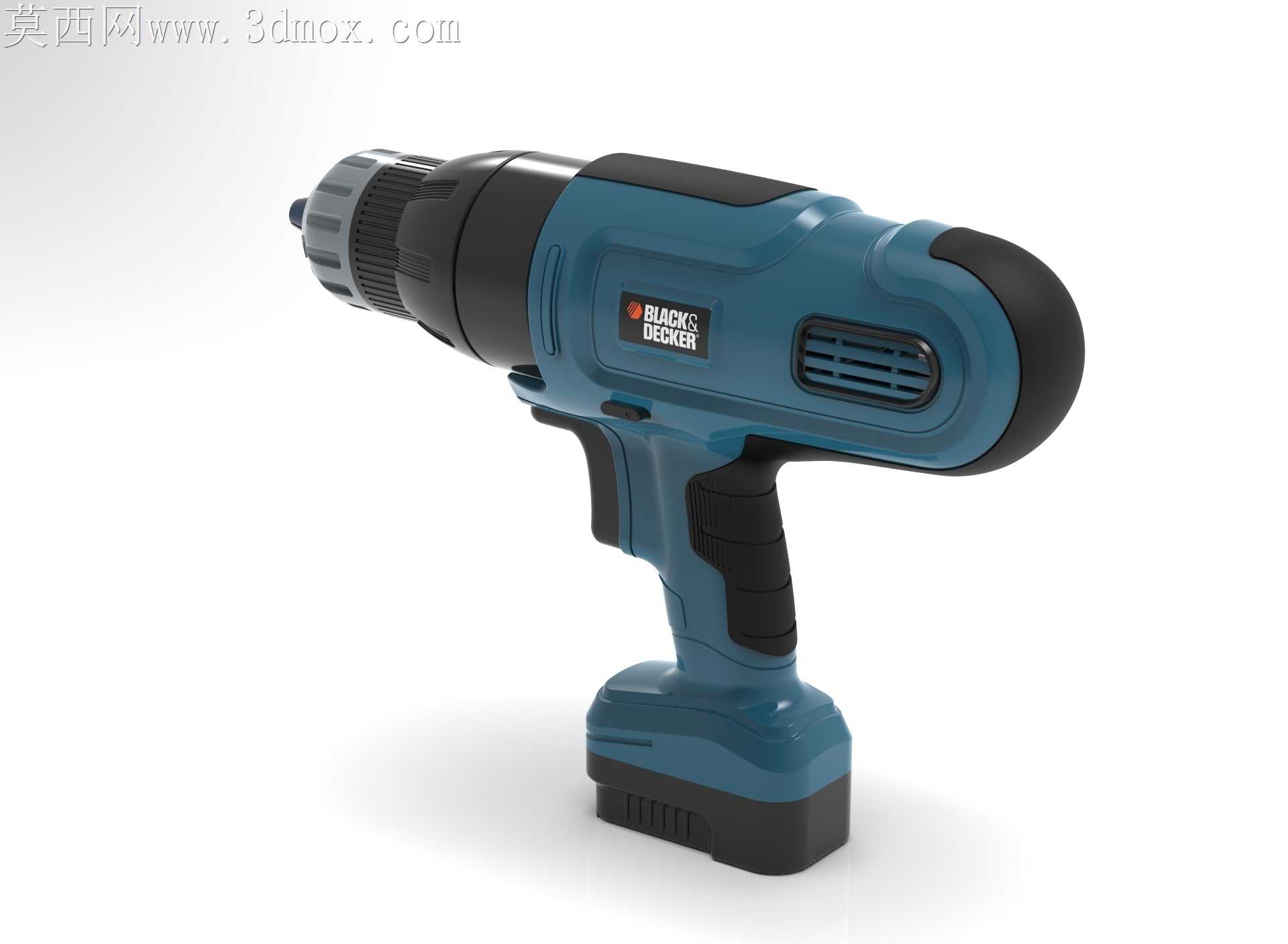

手持锂电钻的包胶曲面一直是手板加工阶段最容易出现缩痕、合模错位的重灾区，这款数模在曲面分件阶段就提前规避了这类量产隐患。握持区的双色包胶分界没有走生硬的直线，而是顺着指节握持的受力轮廓做了3度的斜向偏移，硬胶壳体的壁厚在包胶覆盖区均匀控制在2.2mm，包胶层厚度从边缘0.8mm渐变到握持核心区的1.8mm，既避免了厚胶区域注塑冷却不均产生的表面凹陷，也不会因为胶层过薄导致握持时震手。夹头与机身衔接的台阶处做了0.3mm的内凹止口，装配时钻夹头的定位台阶可以完全嵌入机身壳体，不会出现外观段差，夹头外圈的防滑齿做了1.5度的拔模斜度，齿根处留了0.2mm的圆角，CNC加工手板时不会因为刀具清角不到位出现齿形缺损，量产开模时也能避免模具锐角处的应力崩损。电池包与手柄的卡扣配合面留了0.15mm的装配间隙，卡扣的弹性臂厚度设为1.6mm，插拔时的阻尼感刚好卡在15N左右，既不会因为间隙过大出现电池晃动，也不会因为过盈量太大导致拆卸费力。机身侧面的散热格栅没有做通槽结构，而是采用内侧挡筋加外侧斜槽的设计，斜槽的倾斜角度设为45度，既能保证电机工作时的热空气顺利排出，也能防止钻孔产生的碎屑从格栅直接掉入电机舱，格栅的筋条厚度统一为1mm，相邻筋条的间距设为3mm，注塑时不会出现走胶不齐的问题。扳机的转动轴孔与壳体的转轴配合采用了间隙配合加局部凸点的设计，凸点高度0.1mm，既保证扳机扣动时没有松旷感，也不会因为摩擦过大导致扳机卡滞。机身所有外露的棱边都做了R0.5mm的圆角过渡，没有尖锐的边角，握持移动时不会划伤手掌，电池包底部的四个角做了R3mm的防撞圆角，意外跌落时能分散冲击力，减少壳体开裂的概率。
