三爪式轴承拆卸拉拔工具结构设计

车间现场拆卸过盈配合轴承时，最常遇到的问题就是传统两爪拉马受力不均，拉拔过程中爪钩滑脱刮伤轴颈，或是顶锥与轴端中心孔对位偏移，把轴端顶出凹坑甚至造成轴承内圈崩裂，这套三爪轴承拉拔器的结构设计，恰恰是针对这些现场加工维修的痛点做了针对性的细节优化。

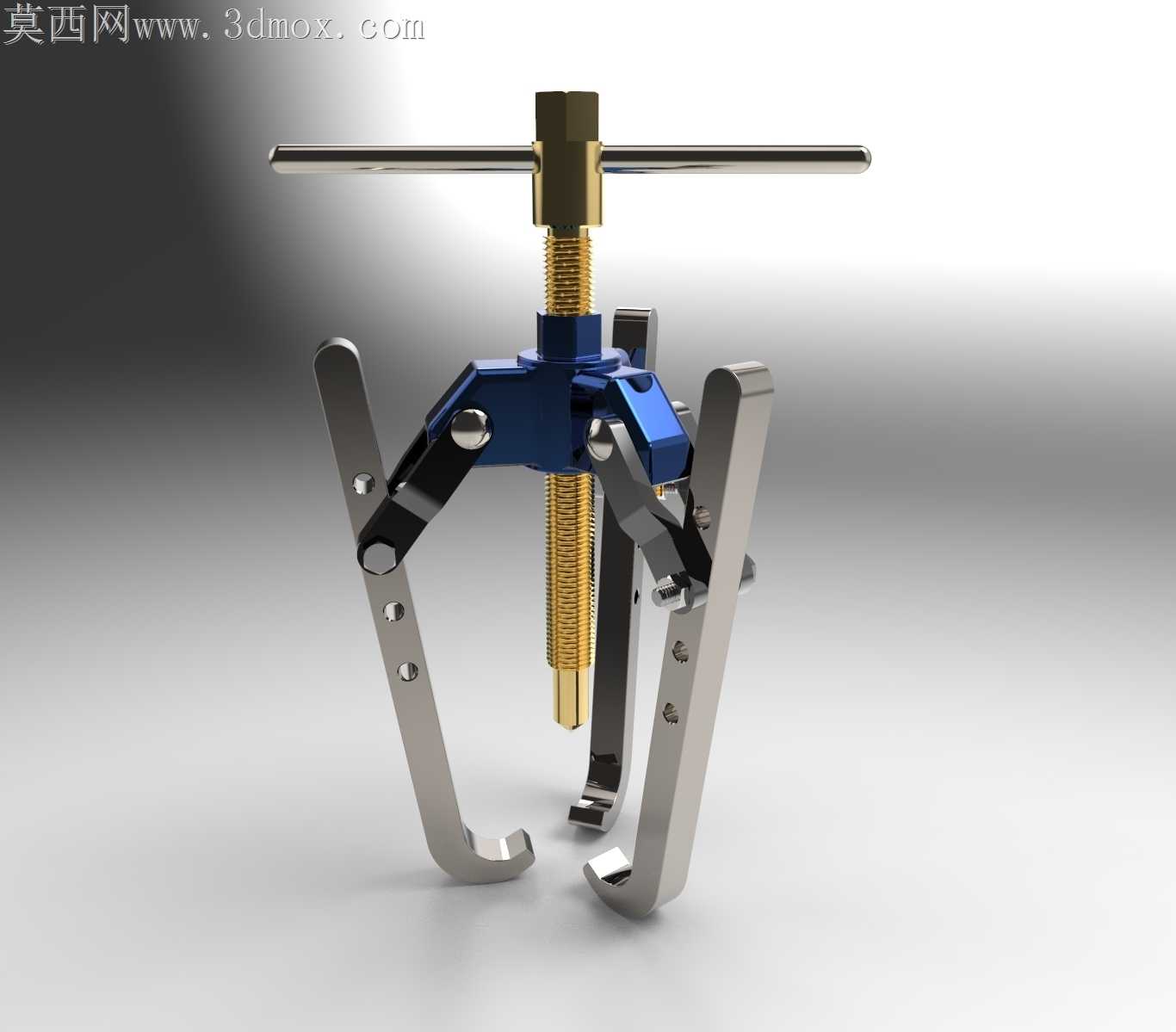

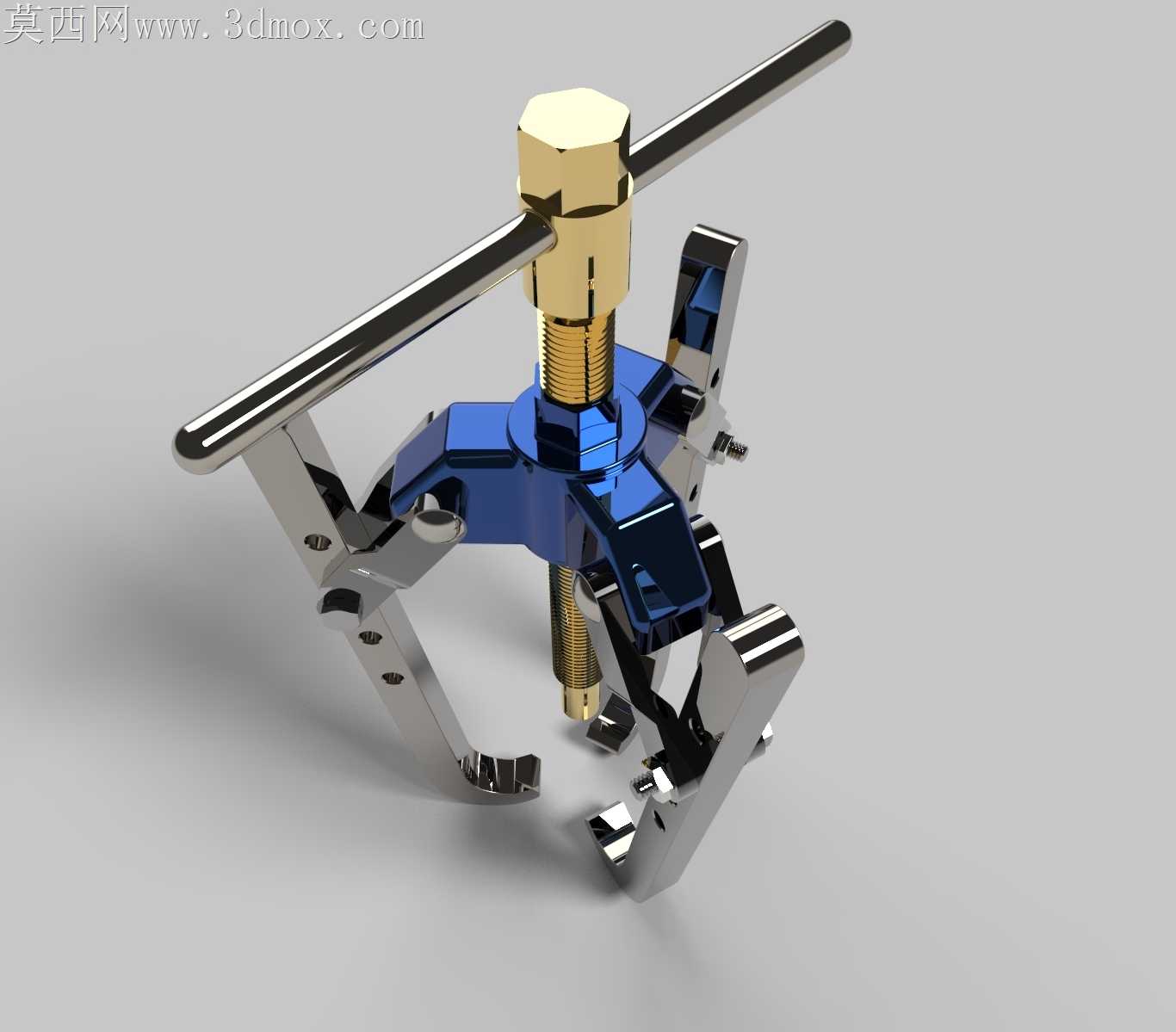

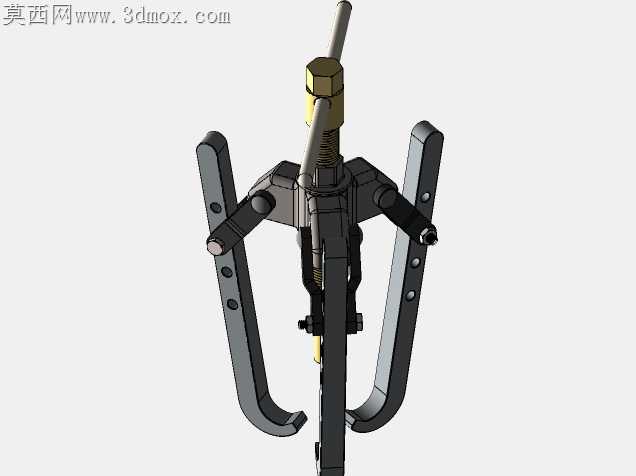

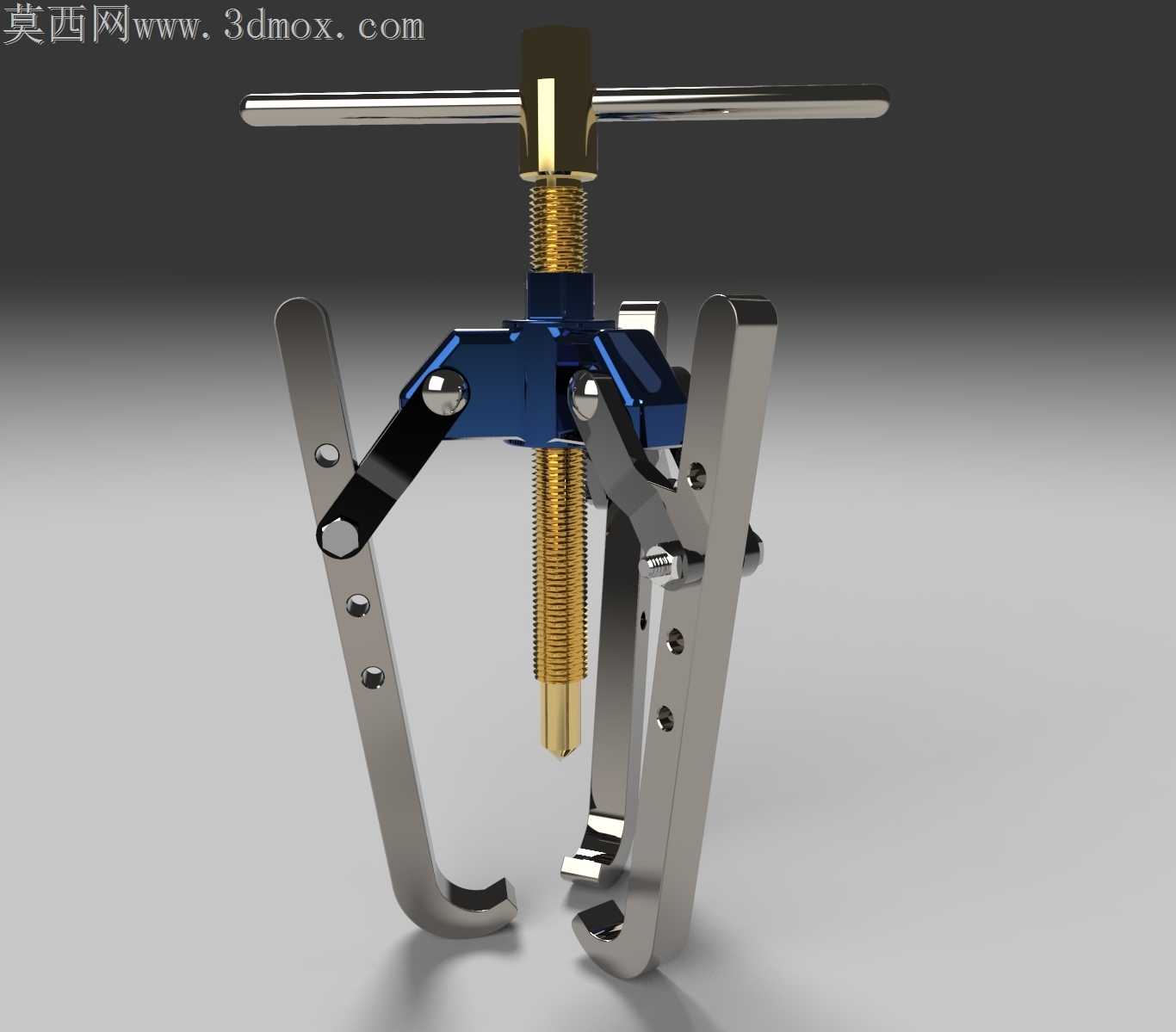

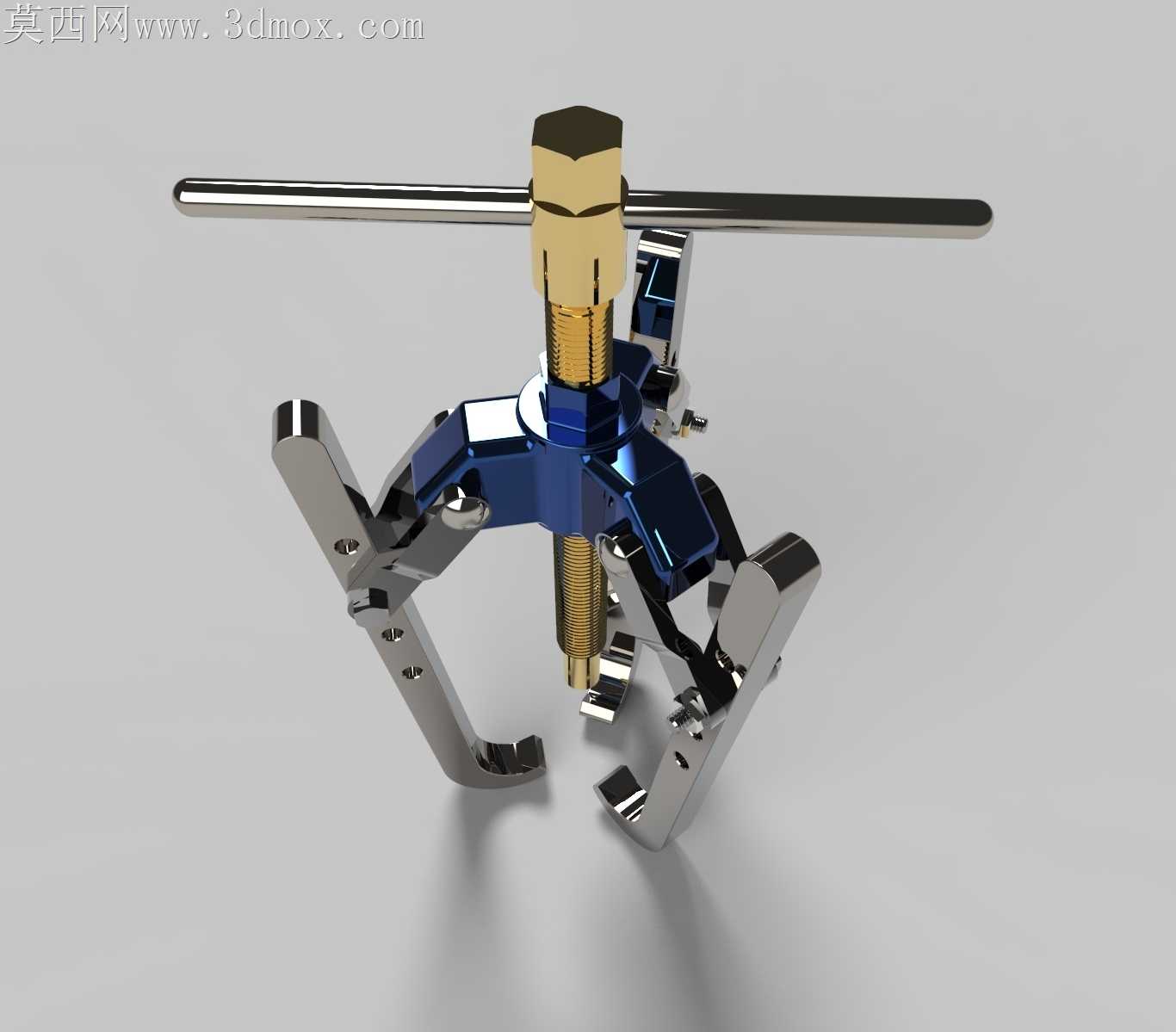

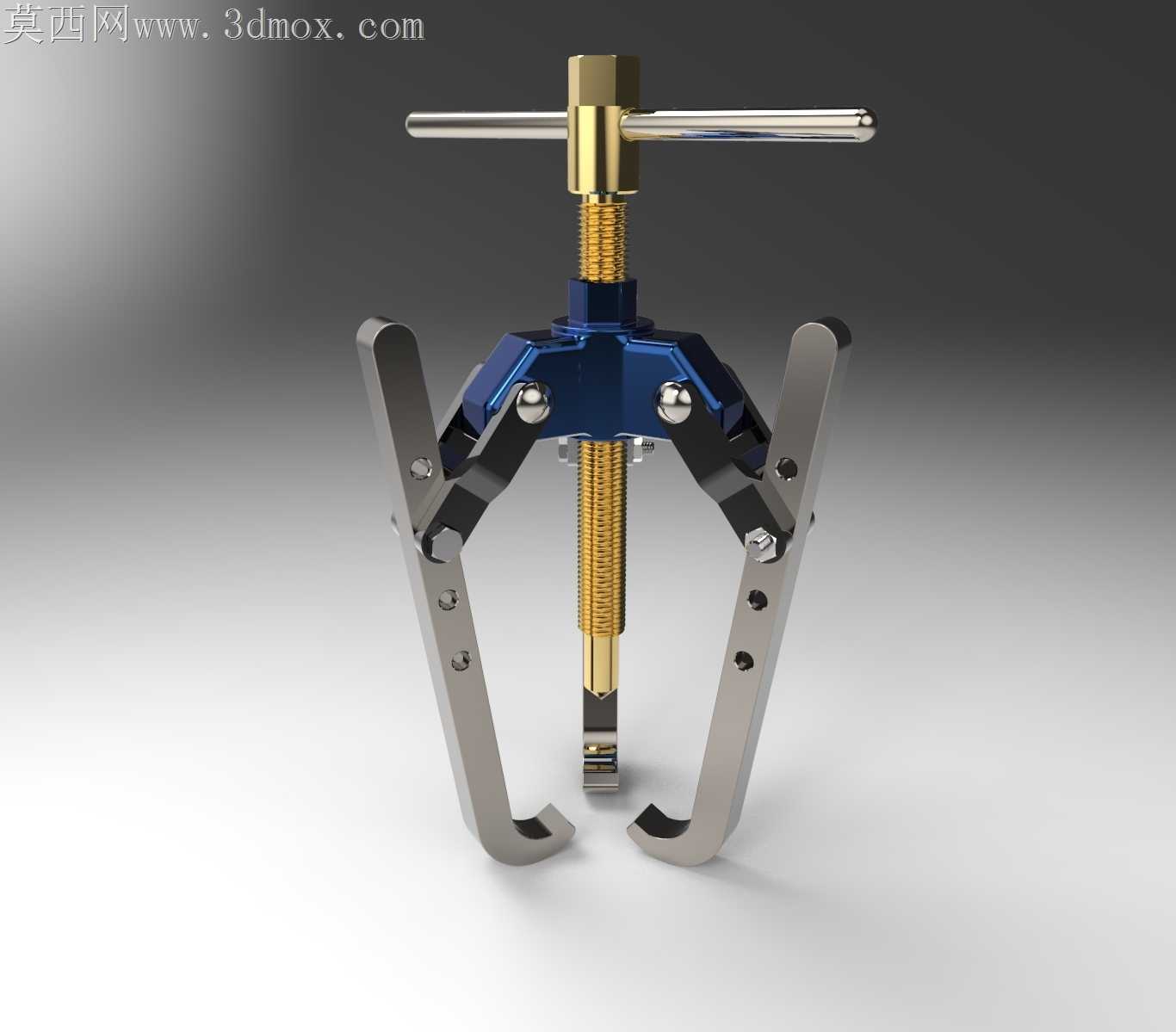

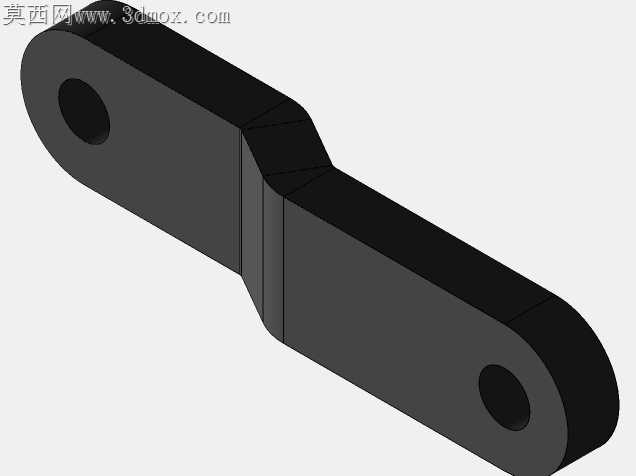

三个拉爪采用等角度120度圆周分布的铰接结构，每片爪钩的弯折角度经过反复调校，钩头的咬合面做了内凹弧面处理，刚好贴合轴承内圈的下沿轮廓，不会像平口爪那样在拉拔受力时向外滑移，爪身侧面开的三个等距调节孔，能适配不同直径规格的轴承拆卸需求，铰接位置的销轴采用间隙配合公差，既保证爪片能灵活开合调整开度，又不会因为旷量过大导致拉拔时三个爪的受力点不在同一平面。

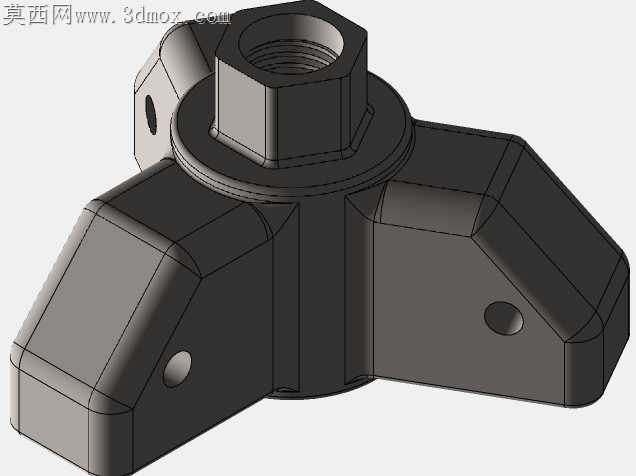

中部的主体连接座做了分体式锁紧设计，蓝色的锁紧滑套顺着主体导槽滑动到位后，能同时卡紧三个爪片的铰接臂，避免拉拔过程中爪片受径向力向外张开脱钩，滑套和主体之间的配合面做了微小的锥度，锁紧时越拉越紧，不会因为振动出现松脱。顶部的T型旋转手柄和中心螺杆采用四方插接结构，而非传统的焊接固定，手柄长度经过力臂核算，普通人单手施加力量就能产生足够的拉拔吨位，遇到锈蚀严重的轴承时，还能外接套管加力，不会因为扭矩过大拧断螺杆。

中心螺杆的底端做了可替换的硬质合金顶头，顶头端面是球面结构，顶在轴端中心孔时能自动找正中心，不会因为轴端微小的倾斜产生侧向分力，螺杆的梯形螺纹牙型经过修型，牙侧间隙控制在0.1毫米以内，旋转进给时没有卡顿感，长期受力也不会出现螺纹滑牙的问题。拉爪的材质选用调质处理的中碳钢，钩头位置做了局部高频淬火，硬度达到HRC45-50，既有足够的韧性不会断裂，又有足够的耐磨性抵抗反复咬合的磨损，主体连接座采用球墨铸铁铸造，消震性好，承受拉拔反力时不会产生变形。

这套结构没有多余的复杂零件，所有铰接点都设计了润滑脂槽，日常维护只需要定期滴入少量润滑油就能保证动作顺畅，在机修现场使用时，不需要额外搭配其他辅助工具，单人就能完成中小型轴承的拆卸作业，能有效避免传统拆卸方式对轴件和轴承的二次损伤，大幅降低维修过程中的零件报废率。
