逆行式齿轮指针联动机械计时结构

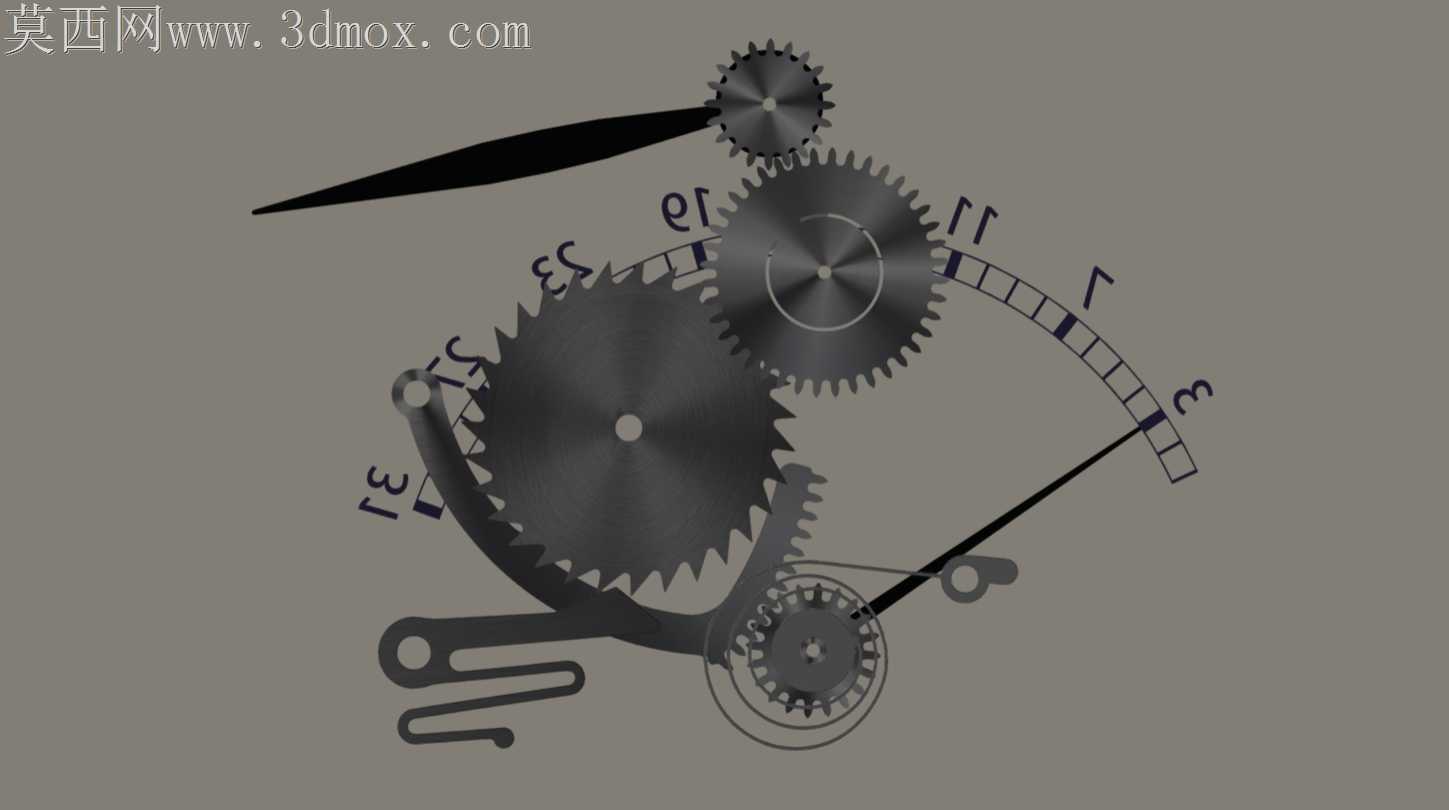

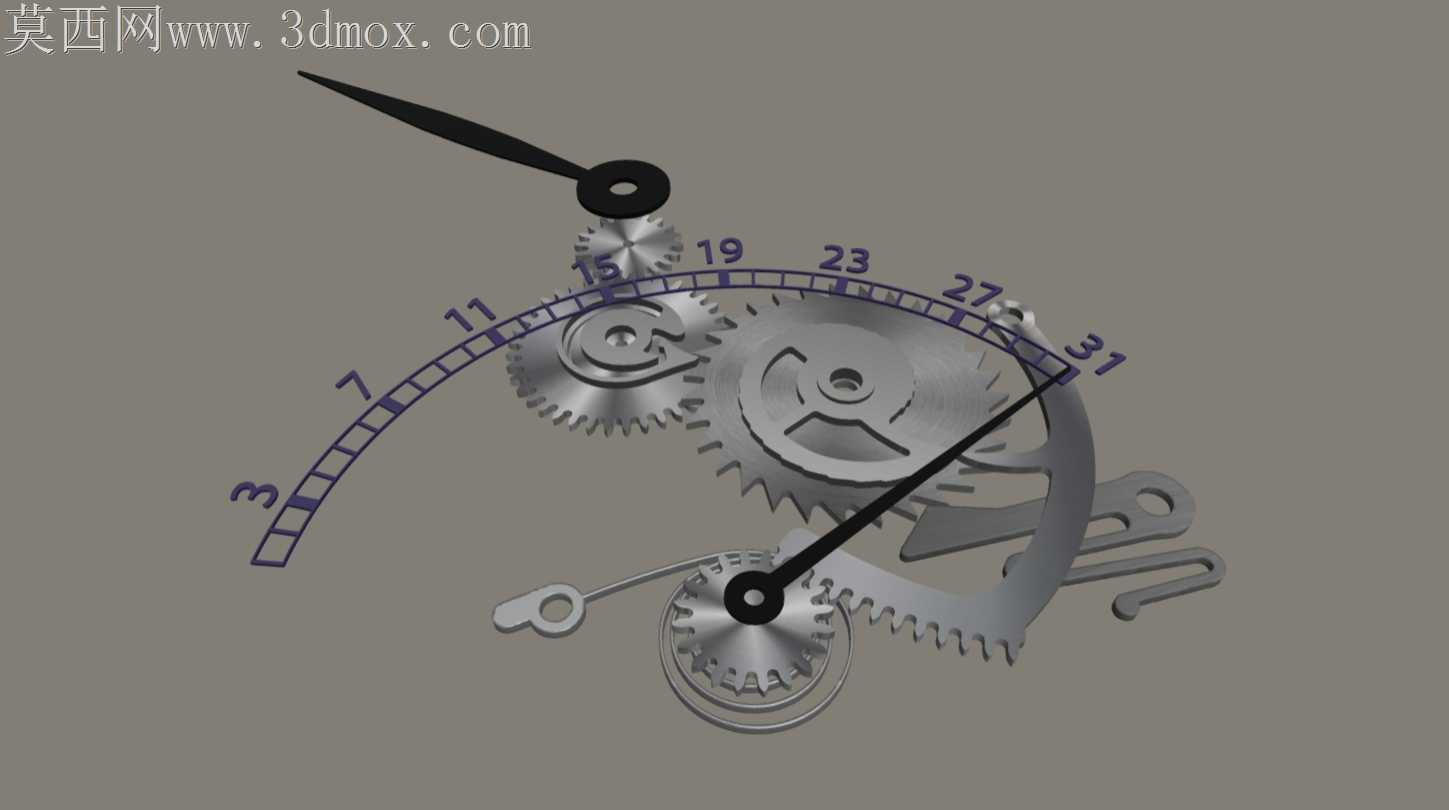

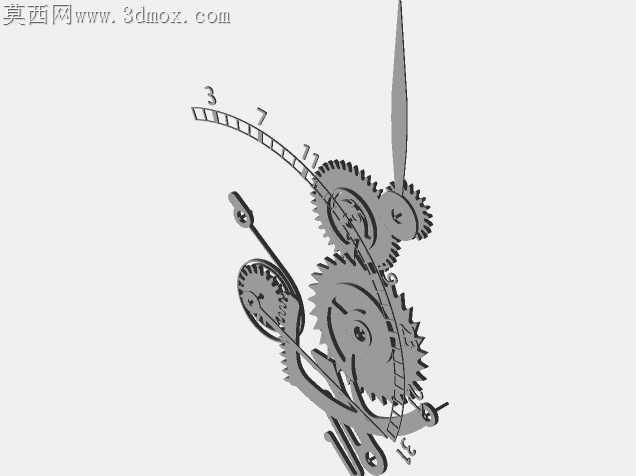

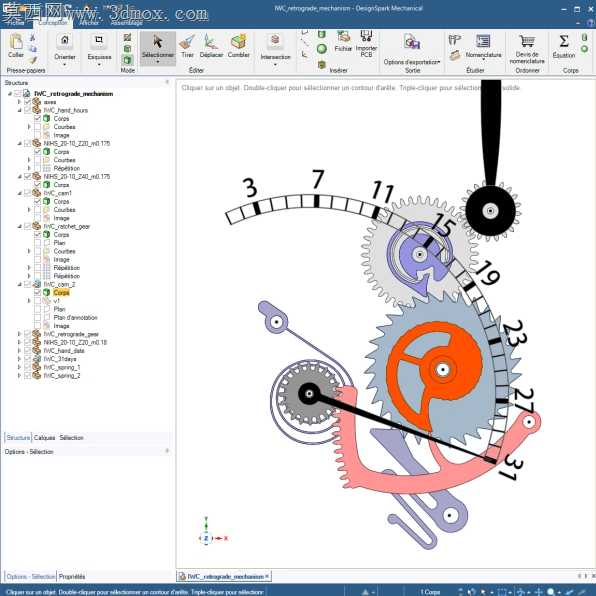

常规顺向走时的齿轮传动组，在小空间布局里常遇到指针扫掠范围受限、刻度标识区重叠的问题，逆行式传动结构恰恰能在有限弧段内完成指针往复动作，规避整圈转动带来的空间浪费。这套逆行机构的齿轮啮合间隙控制是落地加工的核心矛盾，扇形齿板的齿形不是标准渐开线全齿，只保留了和传动小齿轮啮合的有效齿段，齿端做了0.12mm的倒角修缘，避免指针走到行程端点时出现卡齿、跳齿的问题。两个指针轴的同轴度公差被压到0.02mm以内，轴端和夹板的配合选用间隙0.008mm的过渡配合，既保证指针转动无旷量，又不会因为过紧出现走时卡顿。传动路径里的小模数齿轮，齿厚偏差控制在负0.01mm，抵消长期运转带来的齿面磨损量，避免使用一段时间后出现指针回退偏差。弧形刻度轨的弧度和扇形齿板的摆动轨迹完全同心，轨面的粗糙度做到Ra0.8，指针尾端的滑动抵块贴在轨面滑动时不会出现顿挫，哪怕是慢动作往复也能保持顺滑。藏在夹板下层的复位弹簧，线径选了0.15mm的弹簧钢，预紧扭矩刚好抵消齿轮组的传动阻尼，不会因为弹力过大让指针走到端点时出现回弹抖针，也不会因为弹力不足导致逆行回位滞后。所有传动件的棱角都做了去毛刺处理，尤其是齿轮啮合的进出端，没有残留的加工飞边，不会在高速传动时刮蹭相邻零件。这套结构没有冗余的装饰零件，每一处齿形、每一段轴径、弹簧的弹力参数都经过反复适配，哪怕是用普通的慢走丝加工夹板、滚齿机加工小齿轮，也能组装出运行稳定的逆行计时效果，完全不需要特种加工工艺就能落地，对于小型机械计时装置的结构创新有很强的参考意义，能直接移植到车载计时、便携机械仪表的结构设计里，解决小空间内大刻度范围显示的布局难题。
