小型设备用多级传动齿轮箱结构设计

小功率传动场景里，齿轮箱最常出现的失效点从来不是齿面强度不足，而是轴系窜动带来的偏磨、密封件过早老化，还有箱体合箱面的渗油问题，这套小型齿轮箱的结构设计，从加工适配的角度把这些现场常见的隐患做了针对性调整。

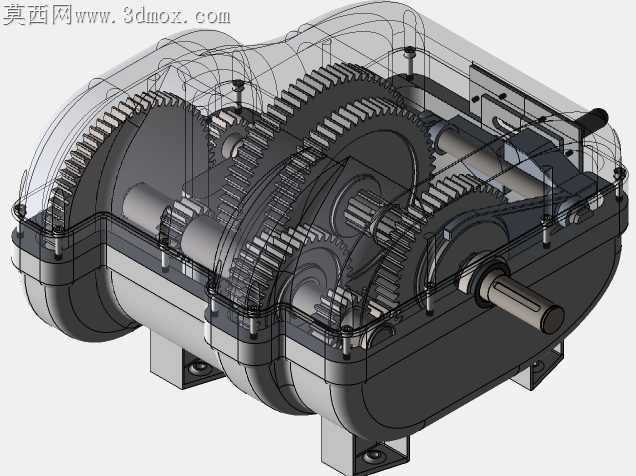

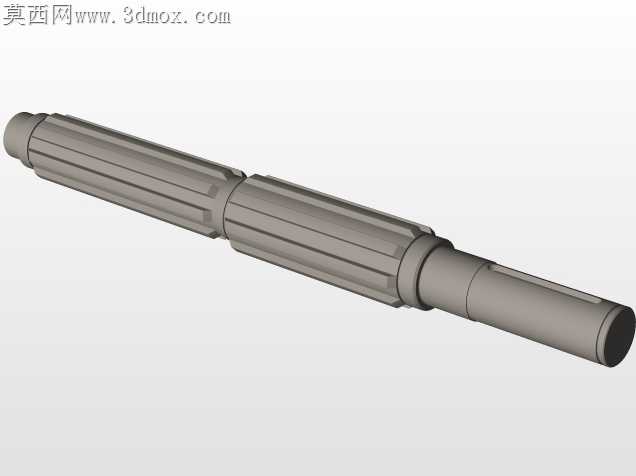

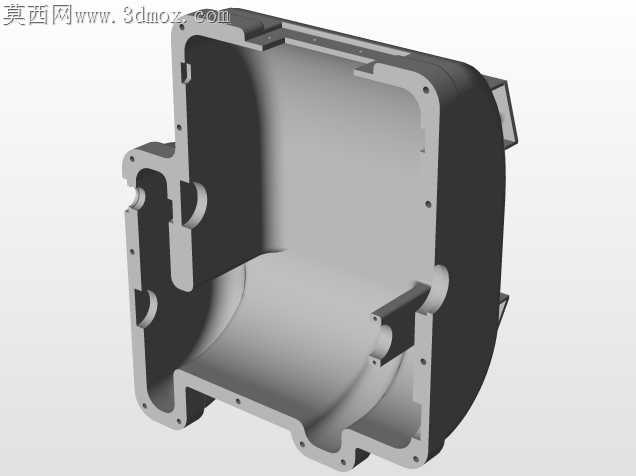

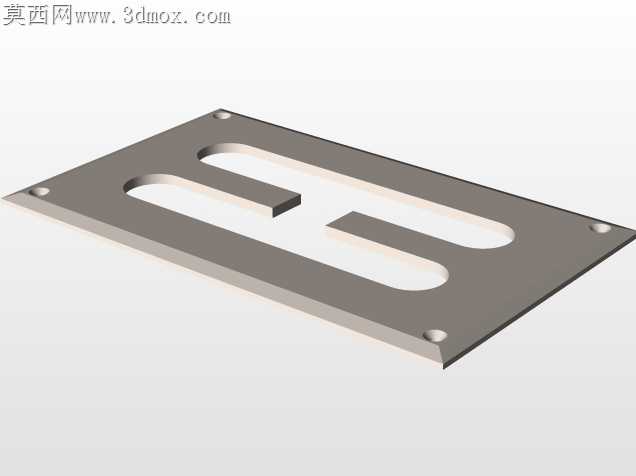

箱体内的齿轮排布没有追求极致的中心距压缩，每一级啮合副的侧边都预留了足够的滚齿、插齿加工退刀空间，不会出现刀具走到行程末端碰伤相邻齿坯的问题，连轴孔的镗削加工顺序都顺着结构做了适配，合箱后一次装夹就能完成所有轴承孔的精加工，从根源上避免了分体加工带来的同轴度偏差，轴承压装后不会出现内圈外圈偏斜的情况，运转时的异响概率能降下来不少。

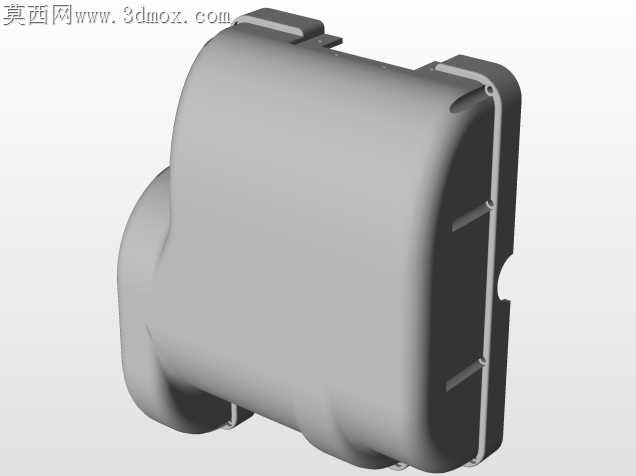

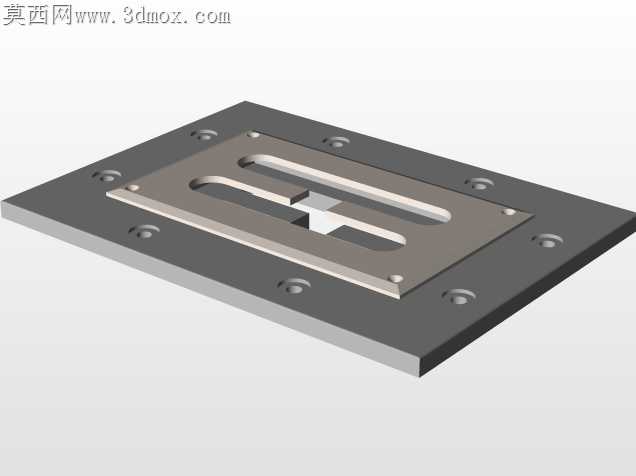

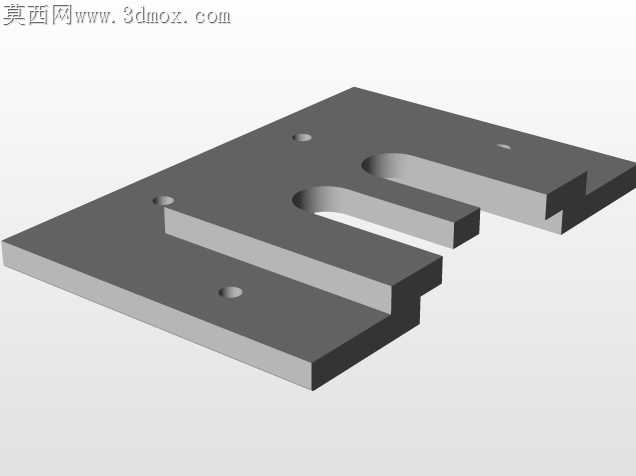

合箱面的止口设计没有用常规的直角止口，而是做了15度的斜向导向结构，装配时箱体对位不需要反复敲打工件找正，顺着导向斜面就能自然滑入定位位置，密封胶涂覆后不会因为合箱时的错位被刮挤到箱体内部，堵塞润滑油路。轴承位的台阶高度做了细微调整，比常规设计矮了0.2毫米，既不影响轴承的轴向定位，后续检修拆卸时拉马的卡爪能顺利卡到轴承内圈，不会出现拆轴承时只能硬撬箱体、刮伤安装面的问题。

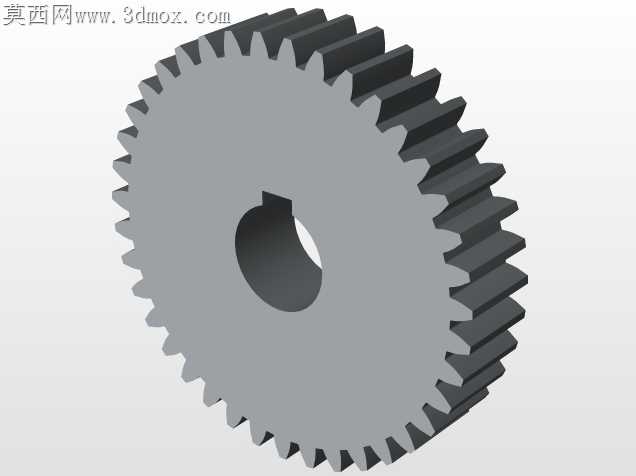

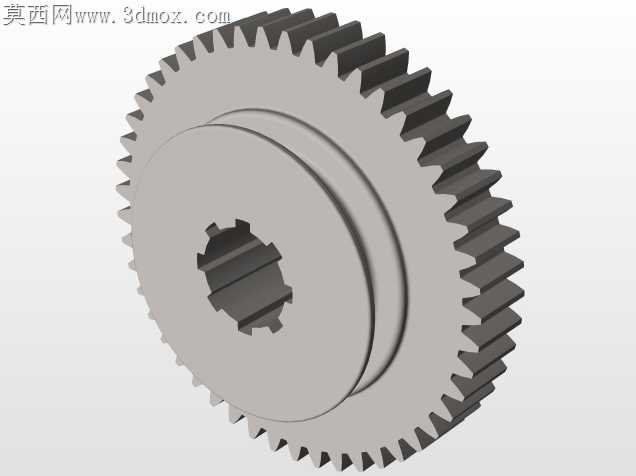

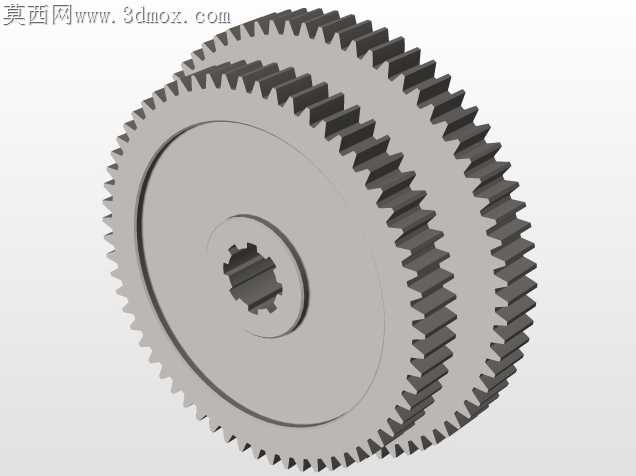

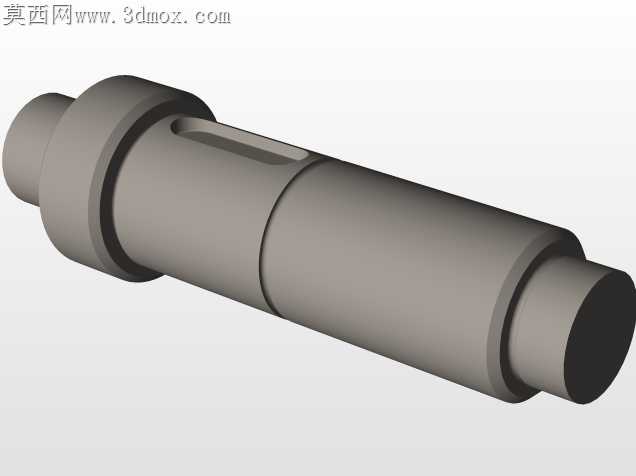

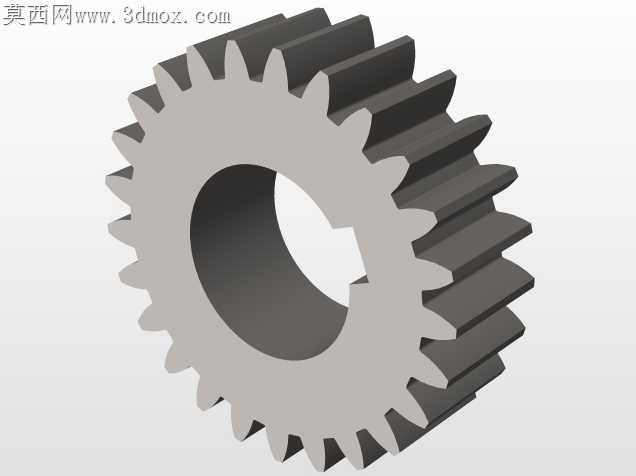

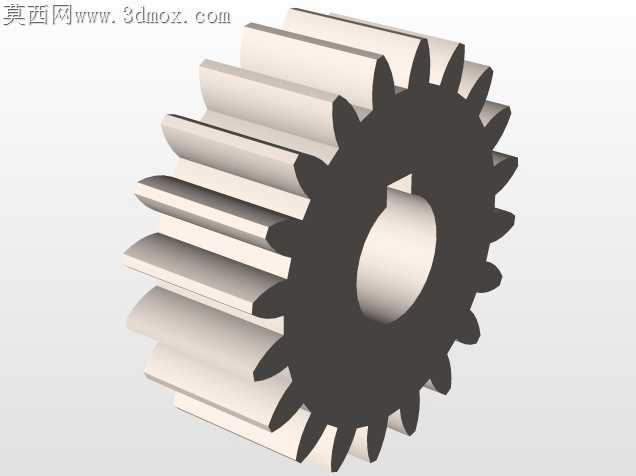

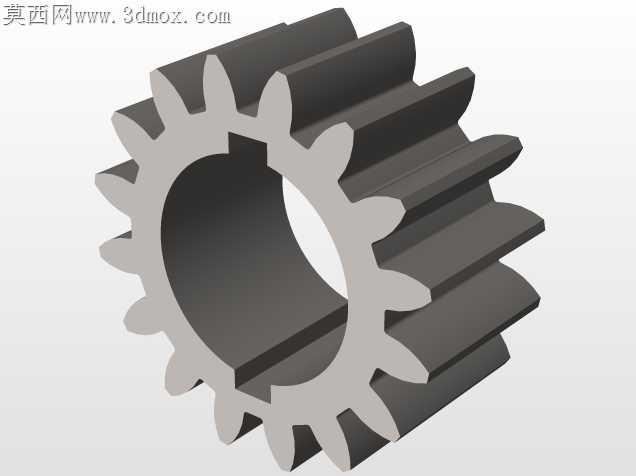

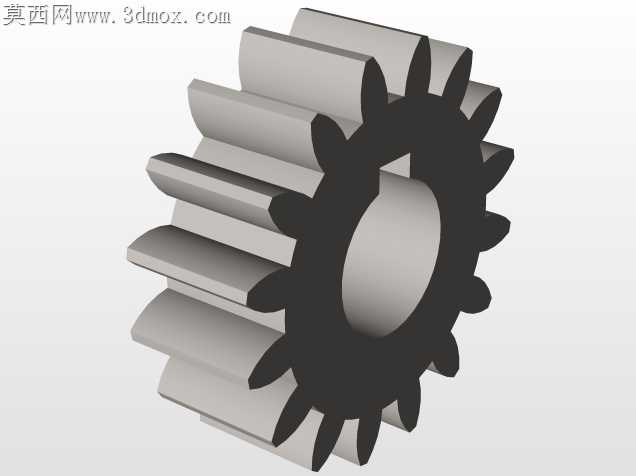

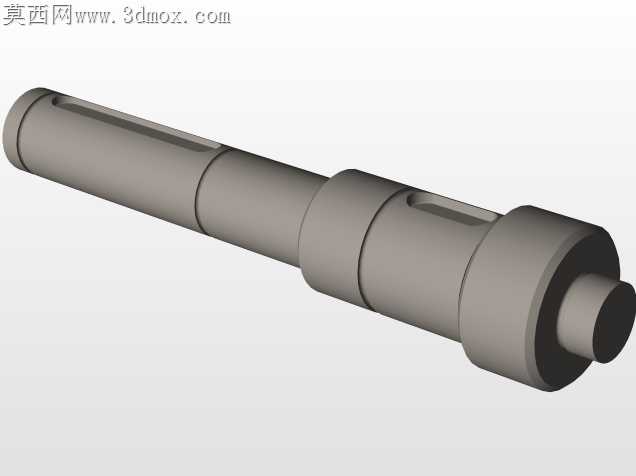

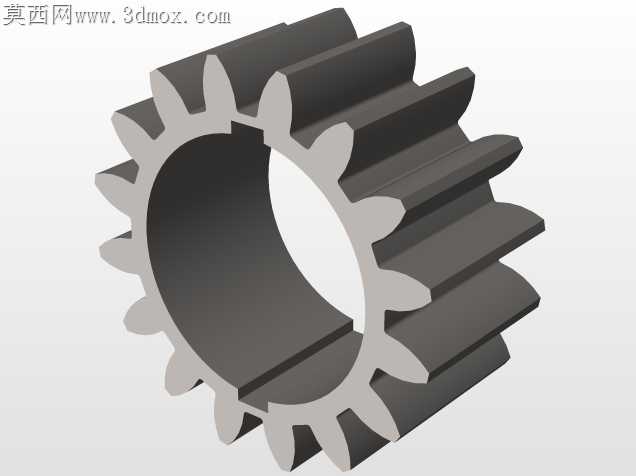

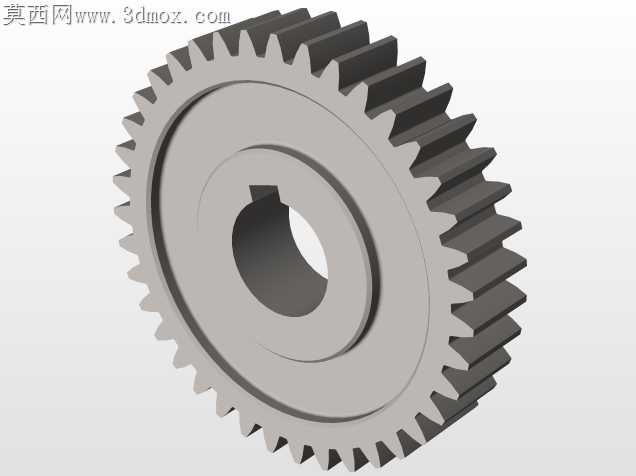

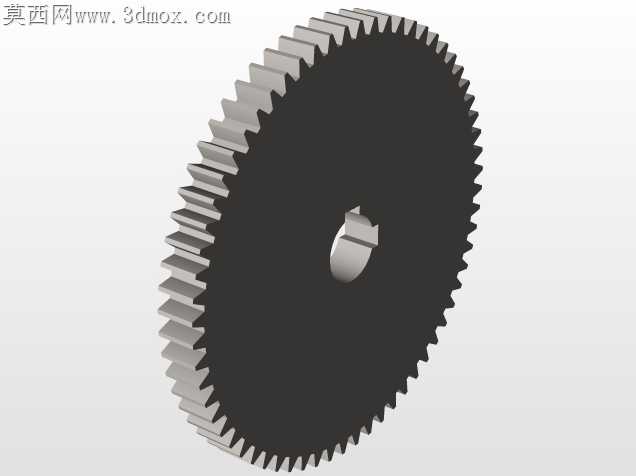

齿轮的齿宽选择没有盲目取大值，每一级传动的齿宽差控制在1.5毫米以内，加工时即使出现少量的装夹轴向偏差，啮合时也不会出现齿端局部应力集中的情况，齿端的倒角顺着啮合方向做了圆弧过渡，刚启动的瞬间不会出现齿顶硬碰的打齿问题。输出轴的键槽位置特意往箱体侧偏移了2毫米，外接传动件安装后，锁紧螺母的压紧力能均匀作用在轴肩位置，不会因为悬臂过长出现轴端挠度偏大、齿轮偏载的问题。

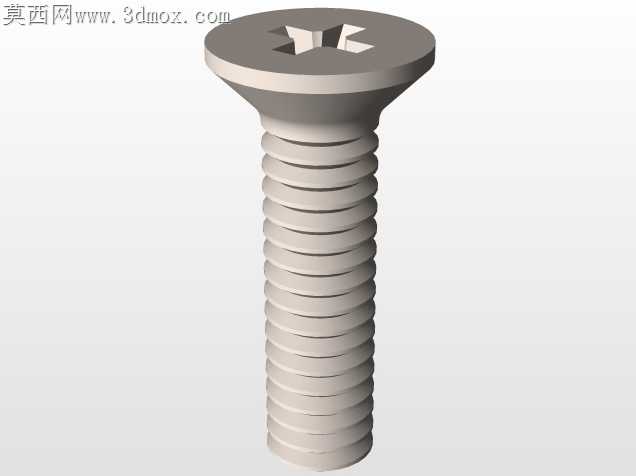

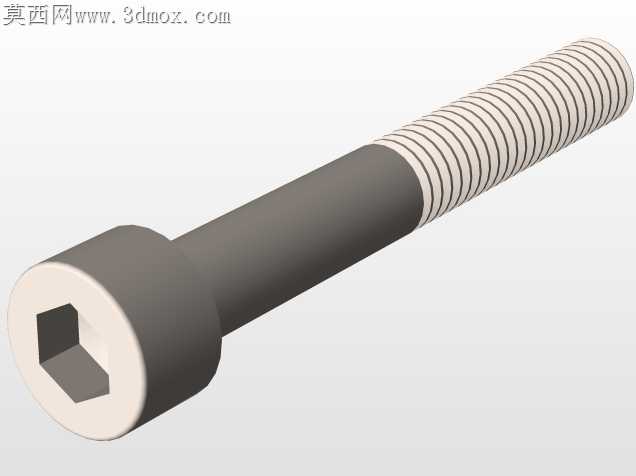

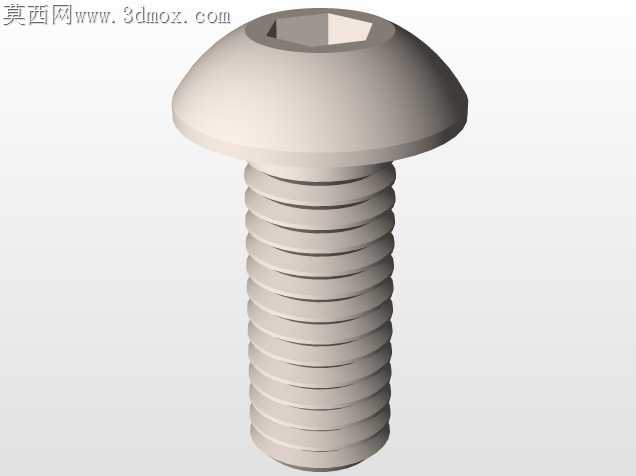

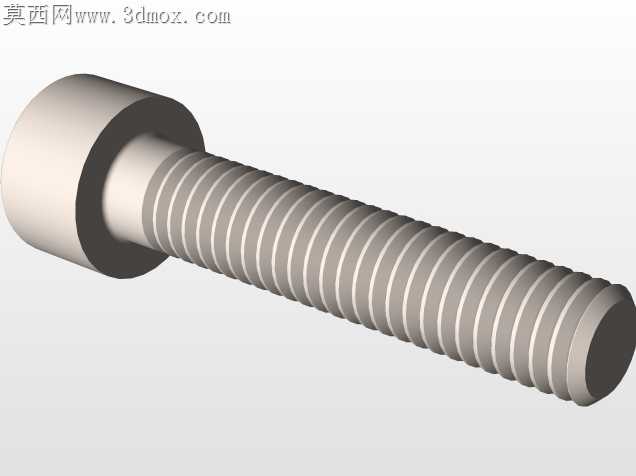

箱体底部的安装脚做了加强筋过渡，筋的厚度和箱体壁厚保持一致，压铸成型时不会出现厚薄不均的缩孔问题，安装孔的沉头深度留足了余量，即使使用加厚的防松垫圈也不会出现螺栓锁不紧的情况。箱体内壁的加强筋顺着润滑油的流动方向做了圆弧过渡，齿轮运转带起的润滑油能顺着筋面流回油池，不会在死角位置形成积油淤堵，连油标的安装位置都避开了齿轮搅油的直接冲击区域，观察油位时不会因为油液飞溅出现误判。

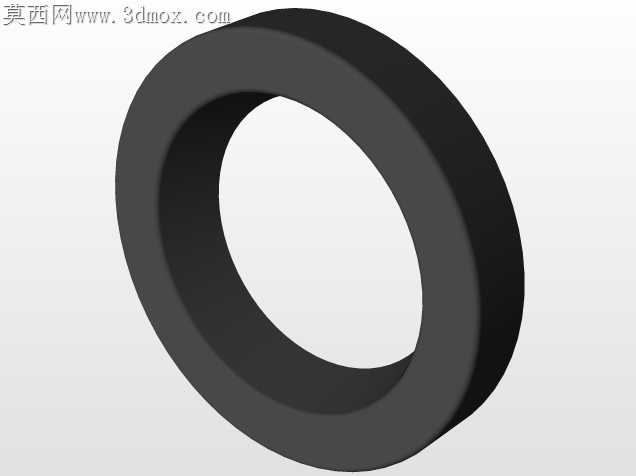

所有轴端的密封槽尺寸都适配标准双唇密封圈，槽的边角做了0.3毫米的圆角，安装密封圈时不会被锐边割破唇边，密封槽的深度公差控制在0.1毫米以内，压缩量刚好处于密封件的最佳工作区间，既不会因为压缩量过大过早老化，也不会因为压缩量不足出现渗油。放油孔的位置设在油池的最低点位，换油时能把沉积在底部的金属碎屑完全排净，不会残留杂质被齿轮搅起磨伤齿面。
