储油罐配套泡沫灭火消防装置

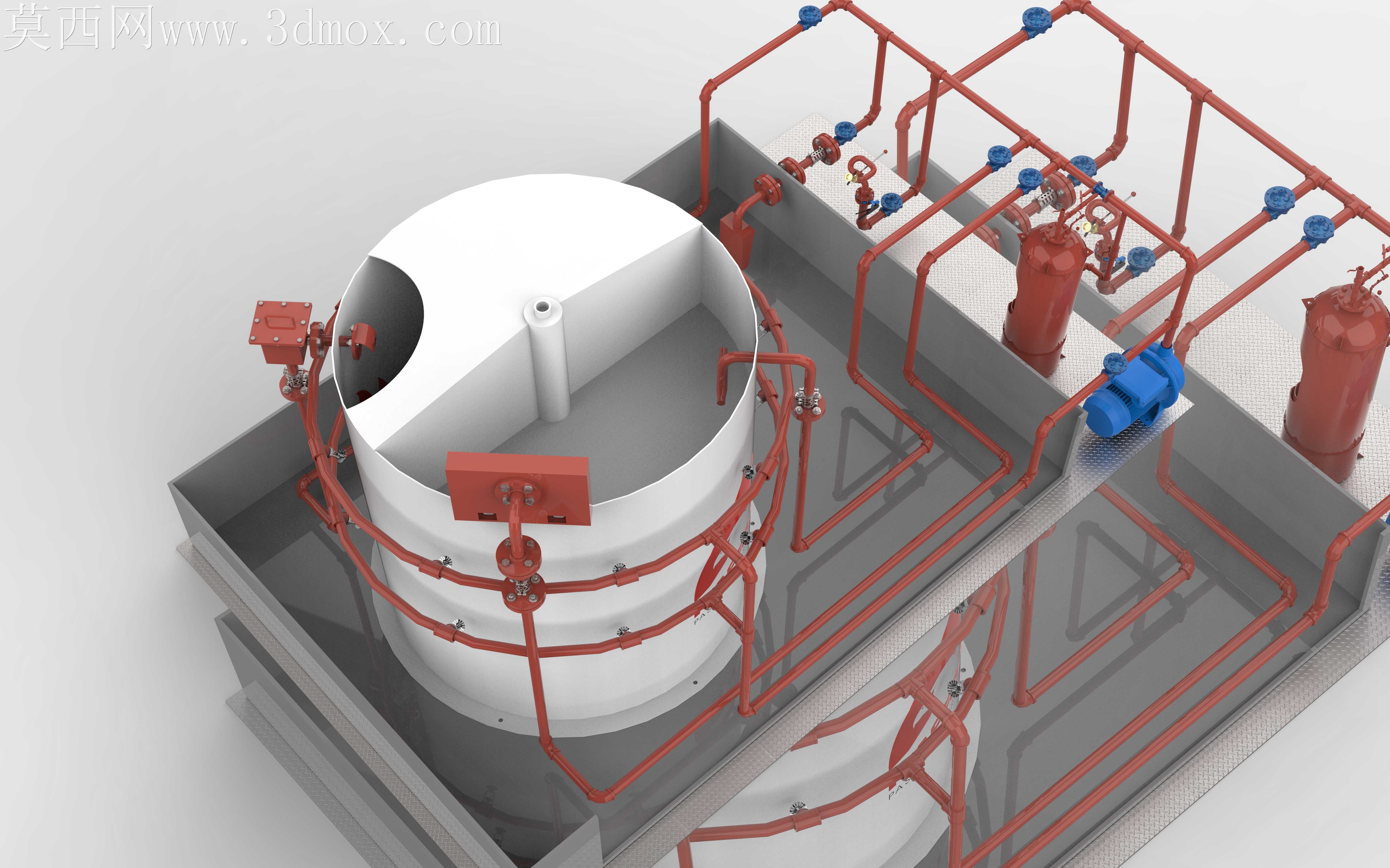

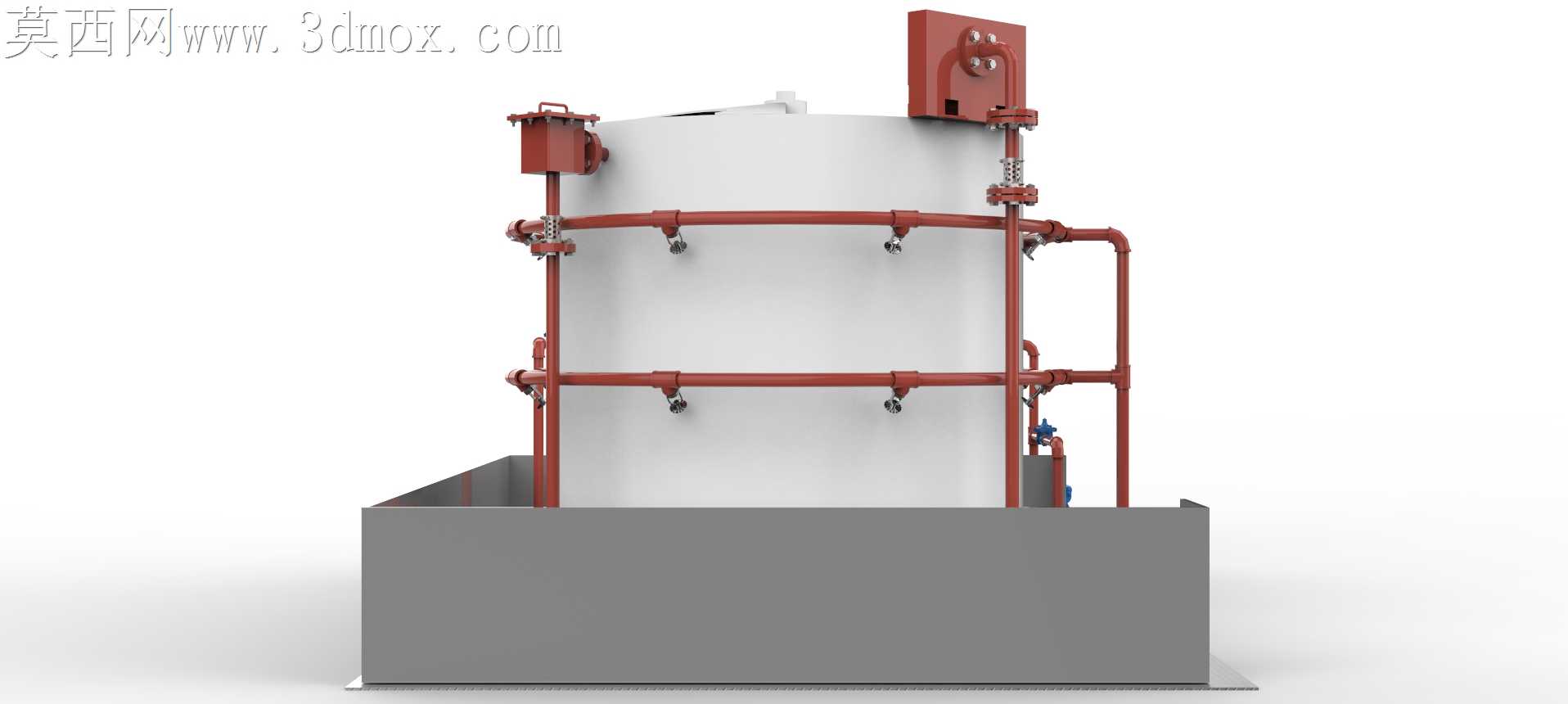

石化储区的泡沫消防管路常年暴露在户外，盐雾、温差带来的法兰渗漏、管夹松脱是运维里最头疼的隐患，这套装置的结构设计刚好对准这些现场痛点做了适配。罐体周圈的环形红管没有采用整圈弯管的方案，拆成四段直段加直角接头拼接，每段直管两端都留了3mm的轴向窜动间隙，哪怕夏季暴晒管路伸长、冬季冷缩，也不会把焊缝拉裂，管夹固定座直接焊在罐壁加强筋上，避开了罐壁薄钢板区域，拧紧紧固件的时候不会把罐壁压出凹陷变形。

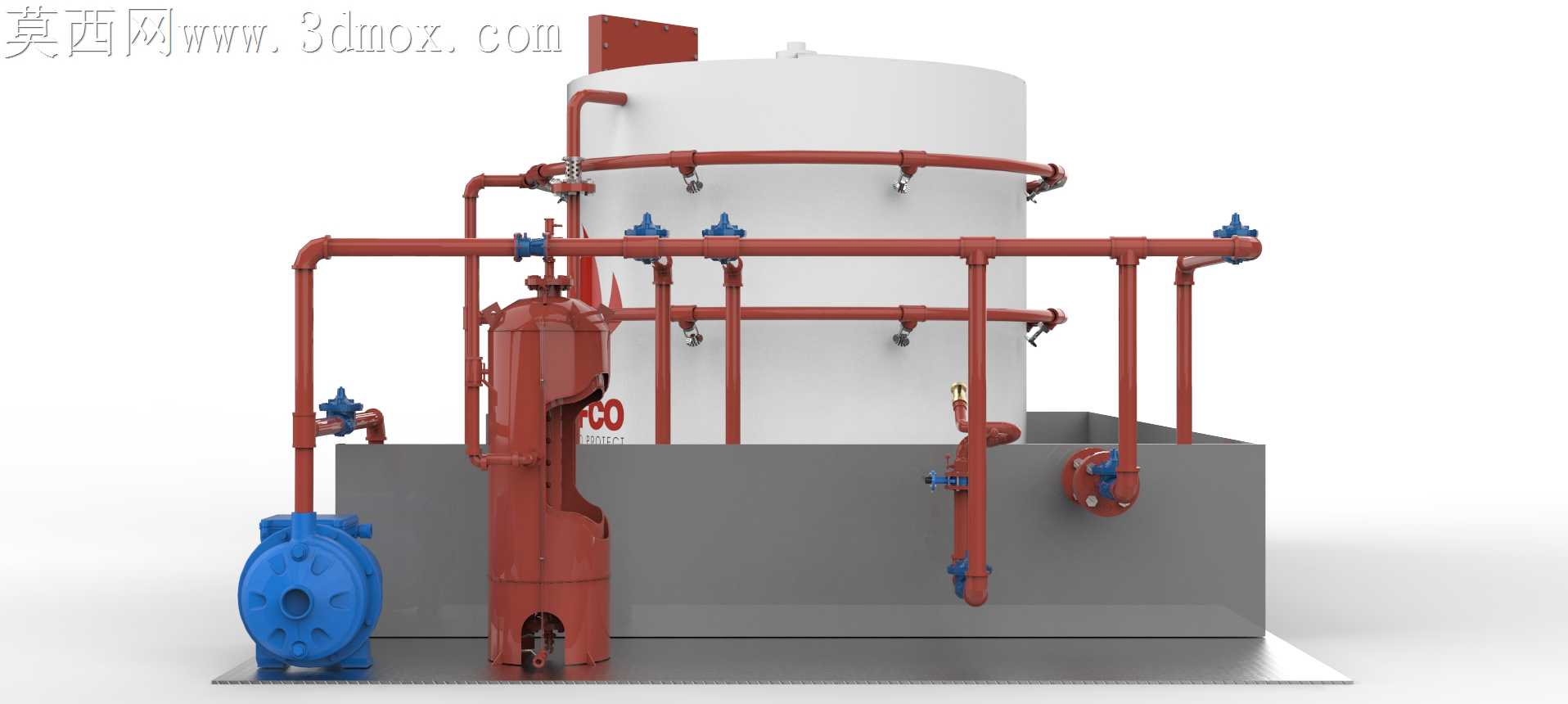

侧边的泡沫比例混合器和泵组的安装底座做了分体式设计，没有和主罐底座焊成一体，泵运转时的振动会被底座下的减震垫完全吸收，不会顺着钢结构传到主罐上，避免长期振动磨破罐壁防腐层。管路上的阀门手轮全部朝向巡检通道一侧，不用探身到管路缝隙里就能操作，阀门和管路连接的法兰面特意做了凸台止口，密封垫安装时不会偏移错位，打压试漏的时候一次通过率比平法兰结构高近四成。

蓝色离心泵的进出口都加了软连接短节，检修拆泵的时候不用挪动整段主管路，松开快装卡箍就能把泵体吊出来，省掉了传统法兰结构拆螺栓、撬管路的麻烦。主罐顶部的压力释放阀安装座做了倾斜15度的导液斜面，阀瓣渗漏的泡沫液会顺着斜面流到接液槽里，不会顺着罐壁流下来在漆面留下难以清理的痕迹。

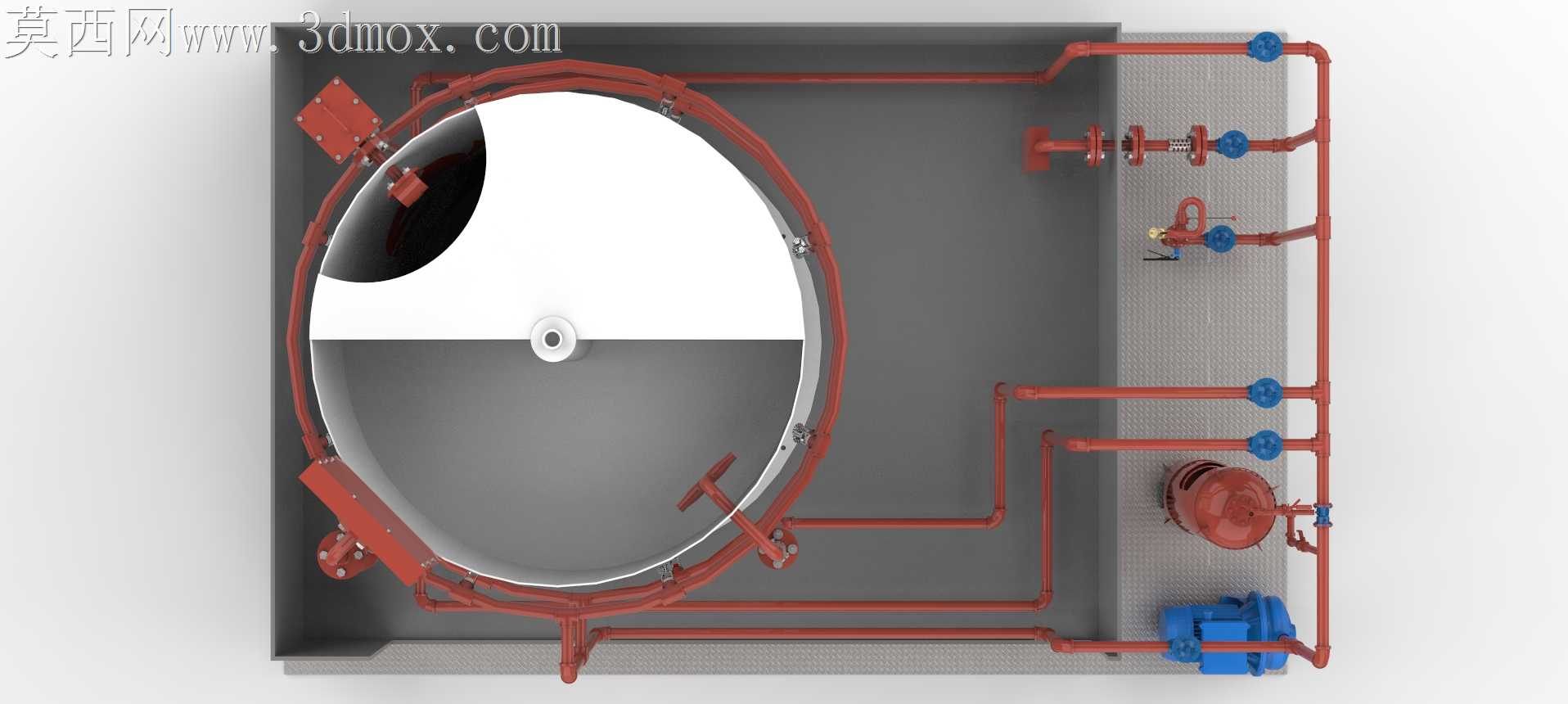

管路上的压力表接口全部采用标准M20*1.5螺纹座，后期更换不同量程的压力表不用重新攻丝，接头上的密封面做了圆弧过渡，缠生料带的时候不会被螺纹锐边刮断，密封可靠性更高。整套装置的管路排布没有出现交叉打架的情况，每根管子的弯曲半径都大于3倍管径，泡沫液流动时的阻力损失更小，泵的扬程不用留过多余量就能满足最远点的喷射压力要求。

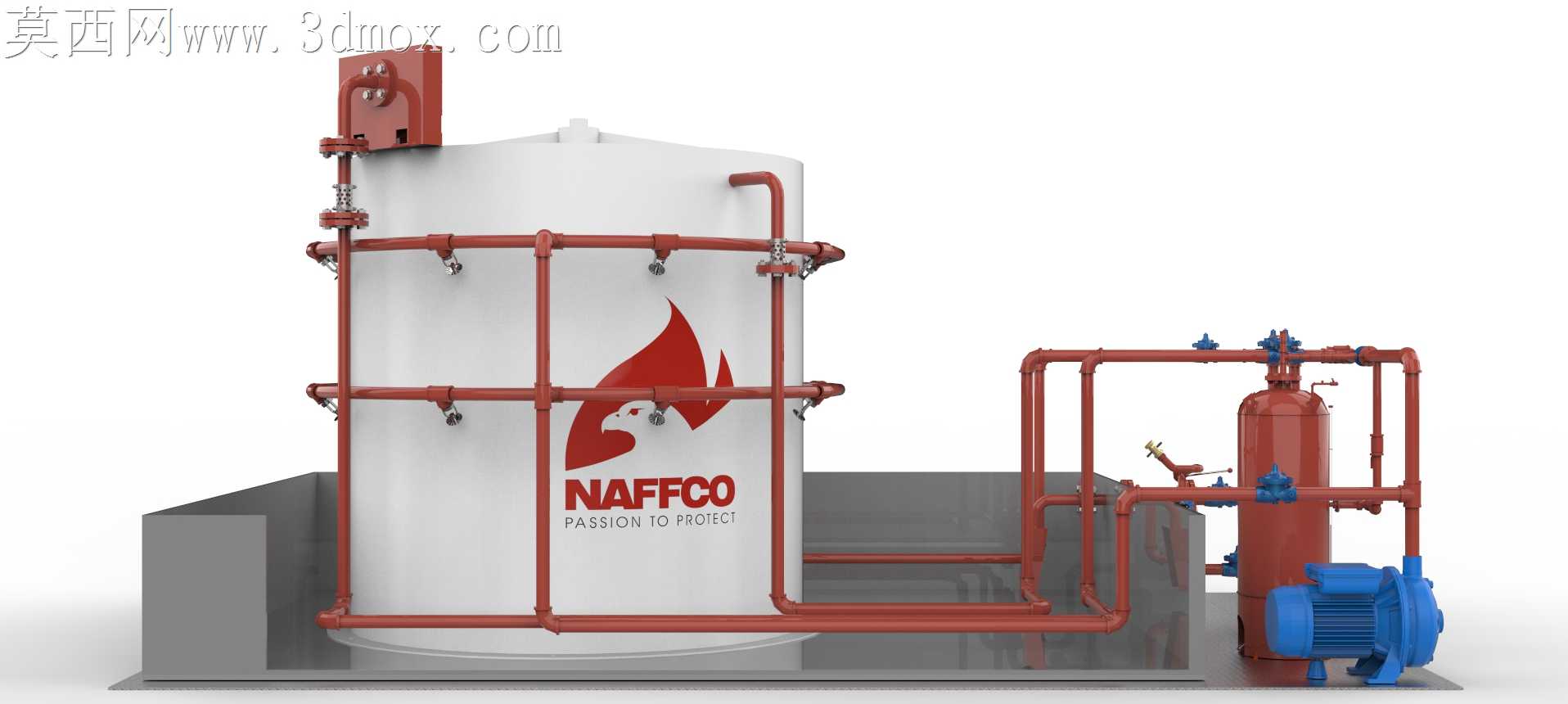

罐身上的品牌标识区域特意避开了管路覆盖范围，后期做防腐刷漆的时候不用特意遮挡管路就能完成标识喷涂，运维时巡检人员站在通道上一眼就能看到设备参数。底部接液槽的排水孔设在最低位置，日常冲洗的废水、残留的泡沫液能完全排净，不会在槽内积留腐蚀钢板。
