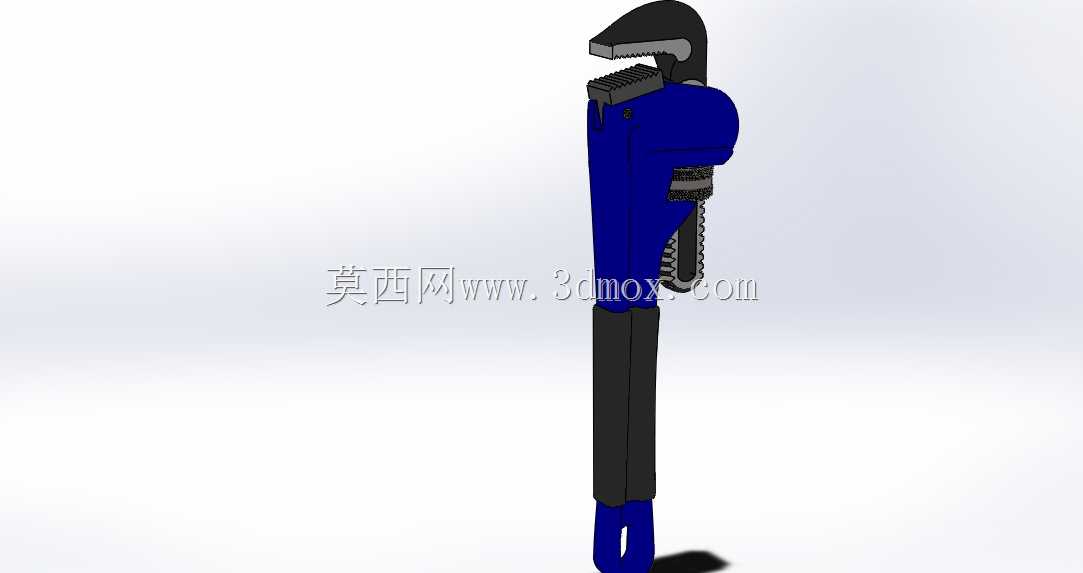

重型可调式管道扳手结构设计展示

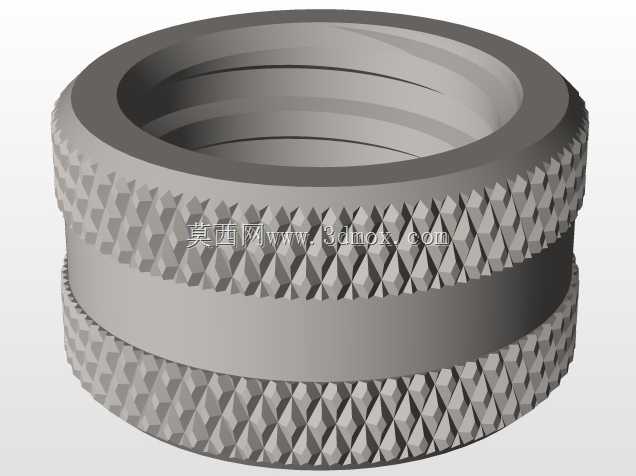

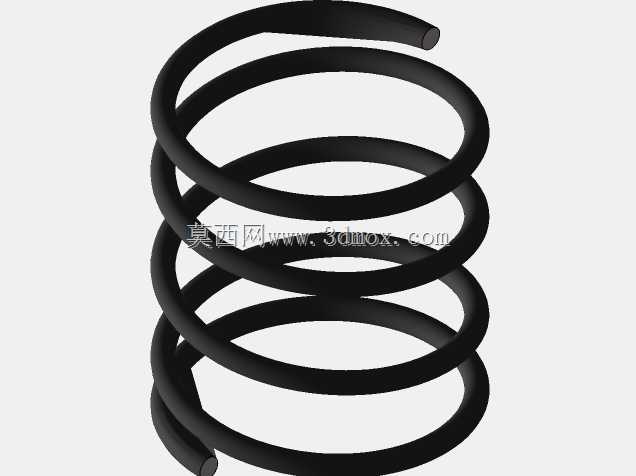

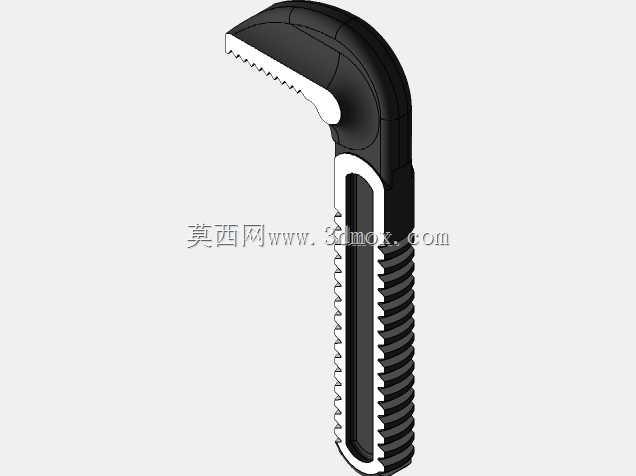

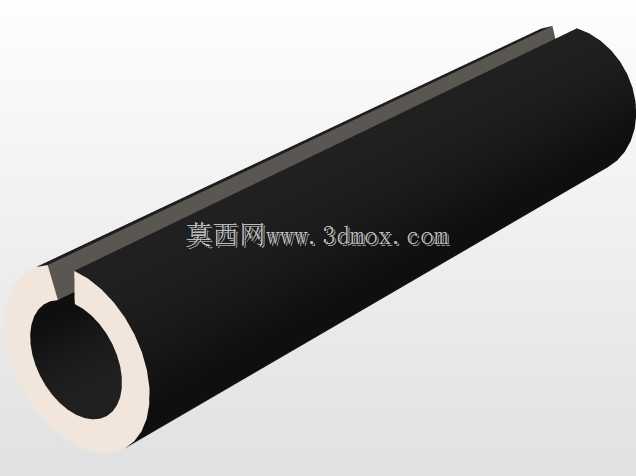

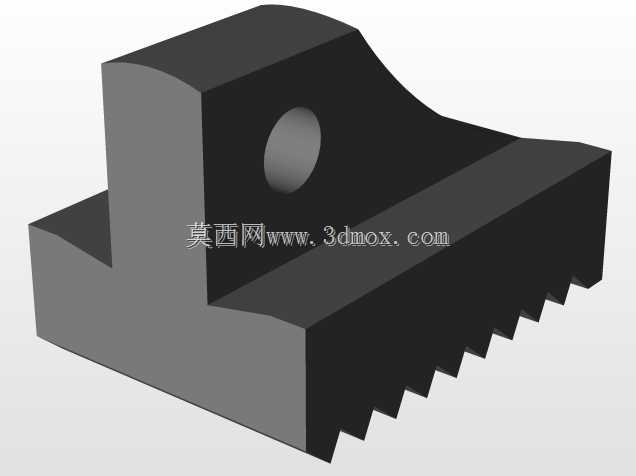

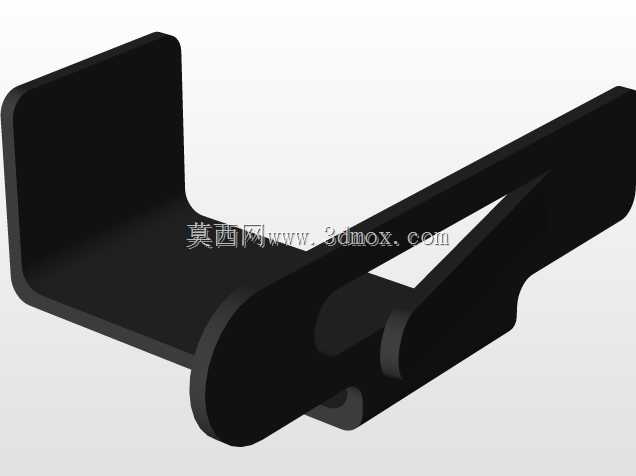

这款管道扳手的三维结构完整还原了实物的装配关系与运动逻辑，在管路安装、设备维保、水暖施工、油气管道检修等场景中，是作业人员随身配备的核心夹持类手动工具，主要用于夹持圆柱形金属管件，完成螺纹对接、管件拆卸、紧固等操作，相比普通活动扳手，它对圆管类工件的夹持贴合度更高，施力时不易打滑，能适配不同管径的作业需求。从结构设计逻辑来看，整体分为固定钳头、活动钳口、调节螺母、复位弹簧、手柄握把几个核心部分，固定钳头与加长手柄为一体化锻压结构，保证大扭矩施力时的整体刚性，活动钳口通过齿条结构与调节螺母配合，转动调节螺母即可带动活动钳口沿钳身导轨滑动，实现开口尺寸的连续调节，钳口部位加工有锯齿形咬齿，齿尖做了淬火硬化处理，咬合管件时能嵌入工件表层，避免大扭矩转动时出现滑脱问题，复位弹簧套在活动钳口与钳身的连接导杆上，松开调节螺母时可自动推动活动钳口复位，提升管径调节的操作效率。手柄部分做了两段式包覆设计，下段的防滑握套采用橡塑材质，表面做了防滑纹理处理，冬季握持不会冻手，沾有油污时也能保证足够的摩擦力，避免施力时脱手。从安装与适配边界来看，这款管钳的开口调节范围覆盖常规家装、工业管路施工中常用的管径区间，整体长度适配成人单手握持发力的尺寸范围，钳头部分的厚度控制合理，能伸入狭窄的管路排布间隙完成作业，不会因为结构过于臃肿影响狭小空间的操作。建模过程中完整还原了各零件的配合公差，活动钳口与钳身导轨的滑动配合间隙控制在合理范围，既不会出现卡滞，也不会因为间隙过大导致夹持时晃量超标，调节螺母与齿条的啮合齿形完全匹配，转动调节时顺滑无卡顿，弹簧的预压行程与活动钳口的最大开合行程匹配，不会出现弹簧压并或者脱出导杆的问题。在实际作业中，这类管钳除了夹持金属圆管，也可用于夹持大规格螺栓、异形钢件等工件，是设备维修班组、管路施工队必备的通用工具，建模时对各易磨损部位的结构做了等比例还原，可用于工具类产品的结构展示、作业培训课件制作、手动工具优化设计的参考原型，拆解后的分件模型也能清晰展示内部的传动与配合关系，帮助刚入行的机械设计人员理解这类经典手动工具的结构设计逻辑，掌握夹持类工具的受力传递路径、调节结构设计要点、人机工程握把的尺寸设计思路。
