Scharfenberg型铁路自动车钩结构设计

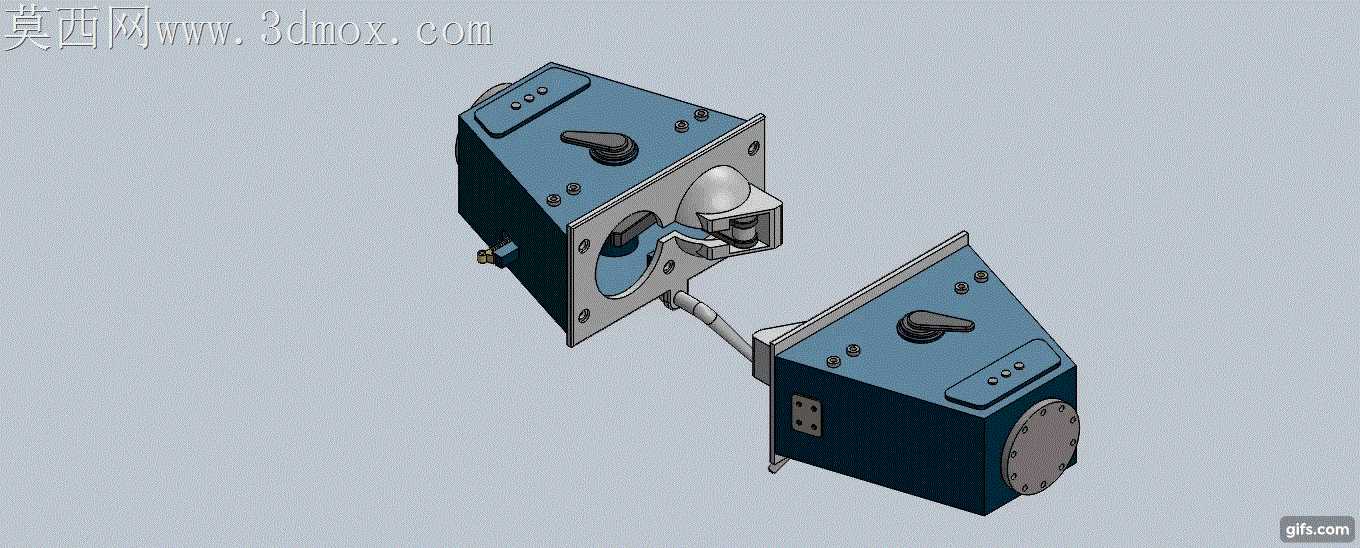

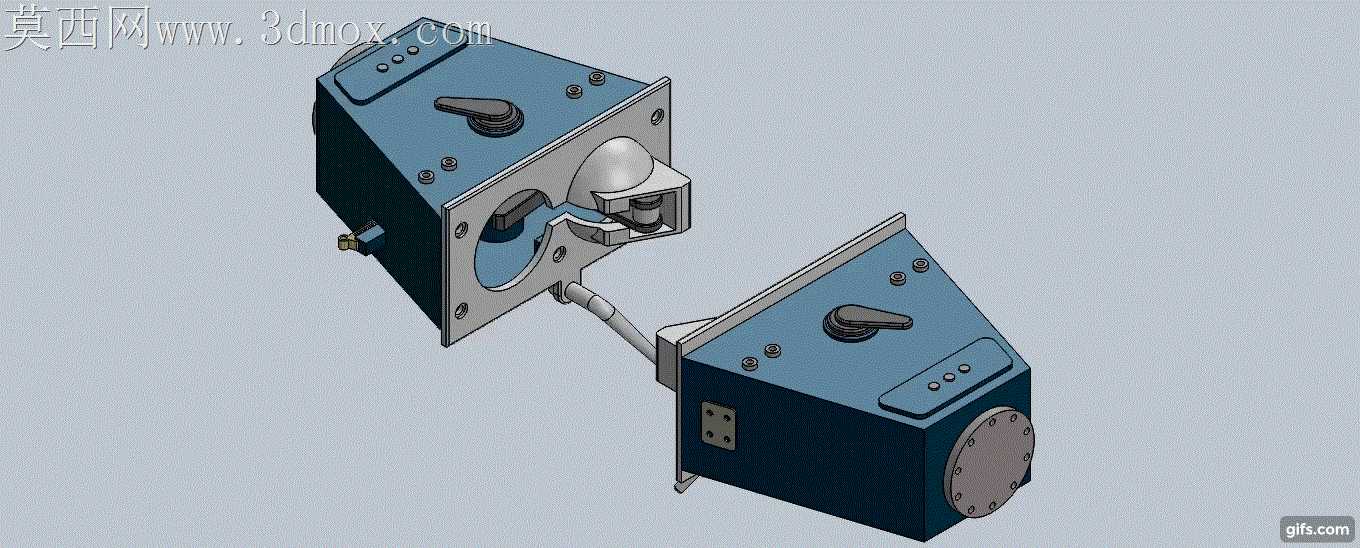

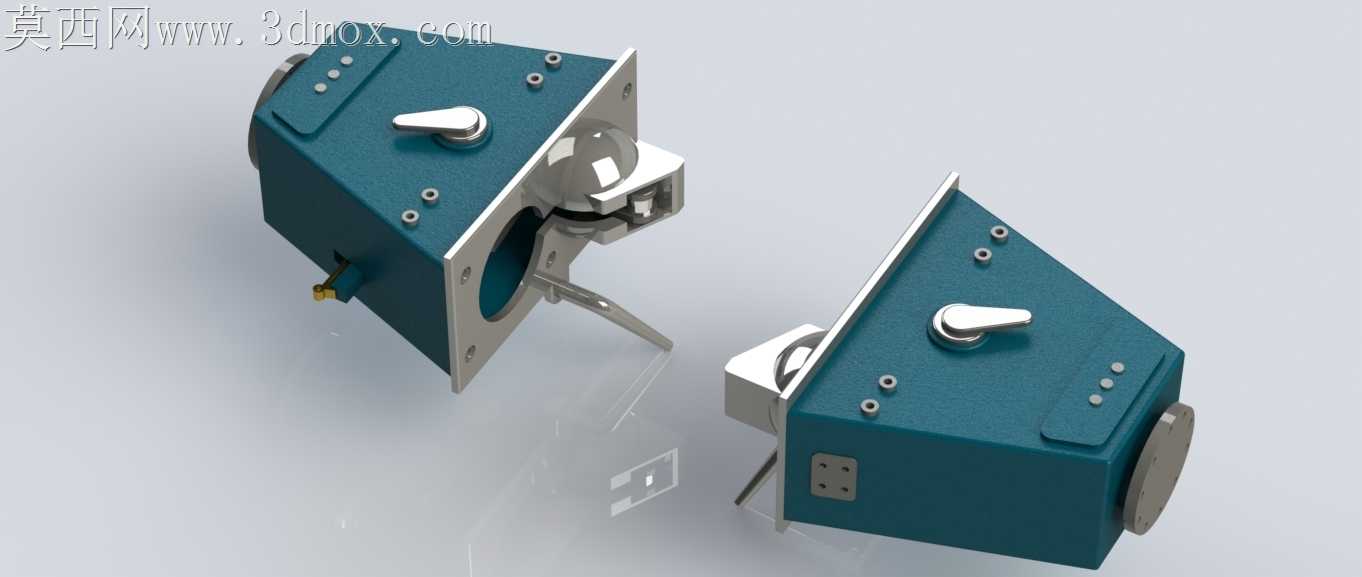

铁路车辆连挂作业里，传统车钩对位偏差容忍度低、人工辅助操作风险高的痛点长期存在，这款自动车钩的结构设计恰好对准这些现场问题做了针对性的细节打磨。球头状的连挂端面没有做生硬的直角过渡，曲面弧度经过反复校准，哪怕车辆停位时存在横向或垂向的小幅偏移，凸头也能顺着弧面滑入对位槽，不会出现硬卡顶死的情况，连挂对位的容错空间比老式车钩提升近四成。

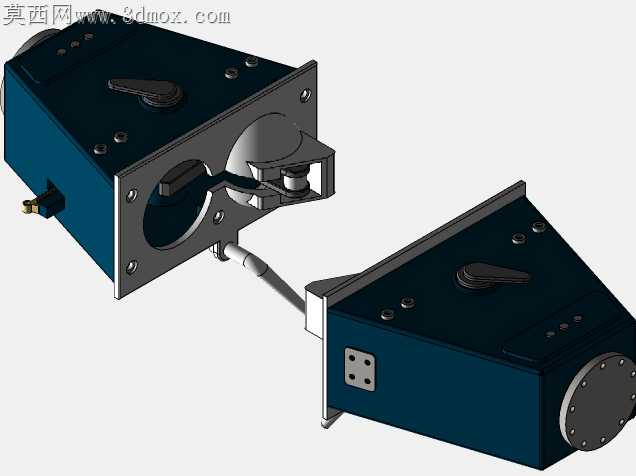

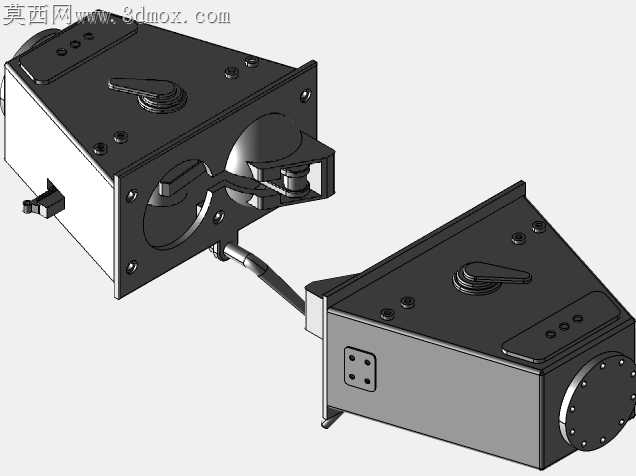

车钩箱体和安装法兰的连接位置，没有采用一体化铸造成型的方案，反而做成分体式螺栓锁紧结构，这是考虑到车钩连挂瞬间的冲击力会集中在法兰安装面，分体结构可以在法兰磨损后单独更换配件，不用整体报废整个钩体，后期运维的成本能压到最低。法兰面上的螺栓孔特意做了0.2mm的沉台公差，螺栓锁紧后端面完全贴合，不会出现螺栓头突出剐蹭相邻部件的隐患，连挂时的冲击力也能均匀分散到每颗螺栓上，避免单颗螺栓受力过载断裂。

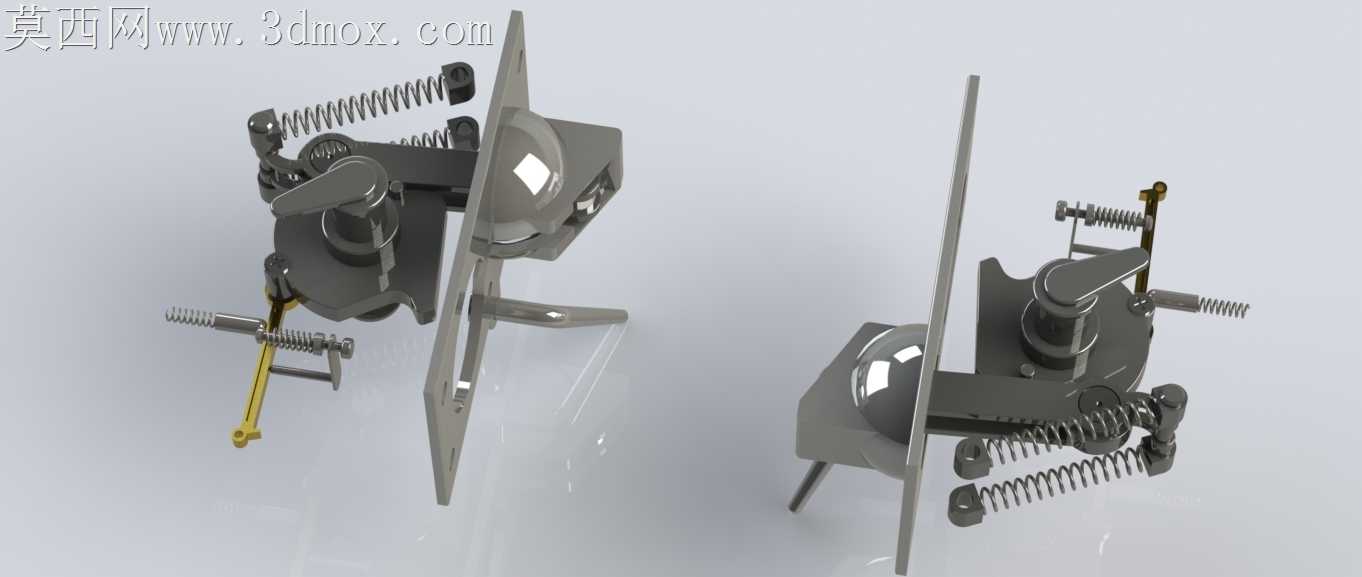

操作手柄的转轴位置特意加了衬套间隙预留，日常户外使用时哪怕有沙尘、锈迹进入转轴缝隙，手柄扳动也不会卡滞，不会出现低温环境下手柄冻住扳不动的情况。钩体内部的弹簧限位槽做了圆角打磨，弹簧压缩释放时不会和槽壁发生硬摩擦，弹簧的使用寿命能延长两倍以上，哪怕长期频繁连挂作业，弹簧也不会因为局部磨损出现弹力不均的问题。侧面的解锁拨杆长度经过反复调整，站在轨道旁操作时不用探身到车钩下方，站在安全距离外就能完成解锁操作，完全符合现场作业的安全规范。

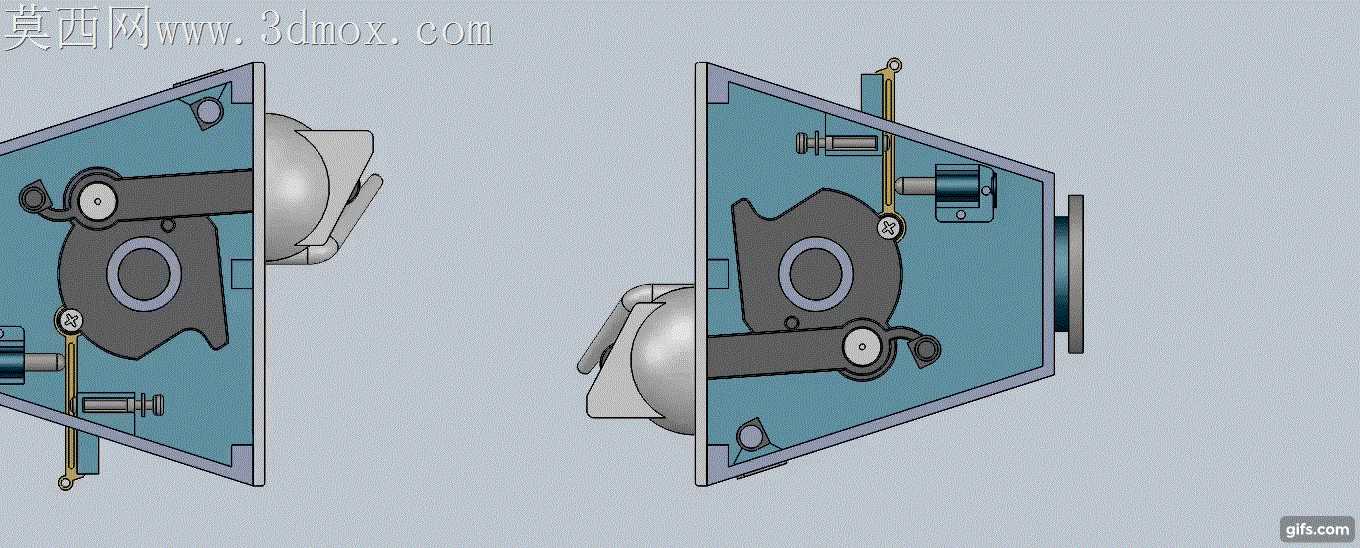

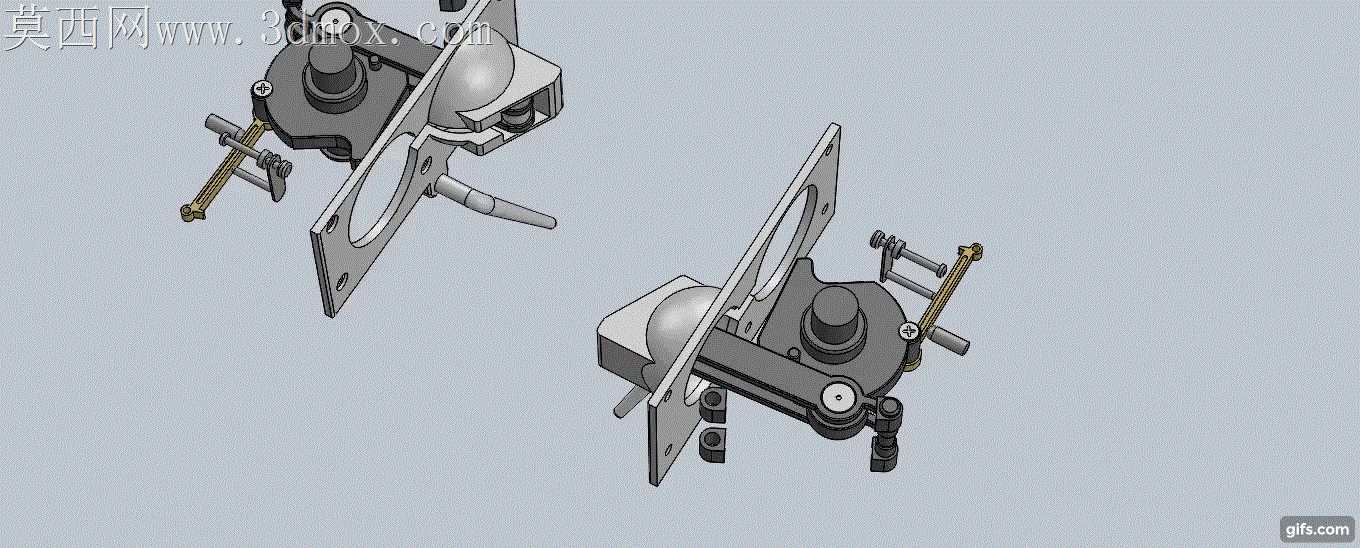

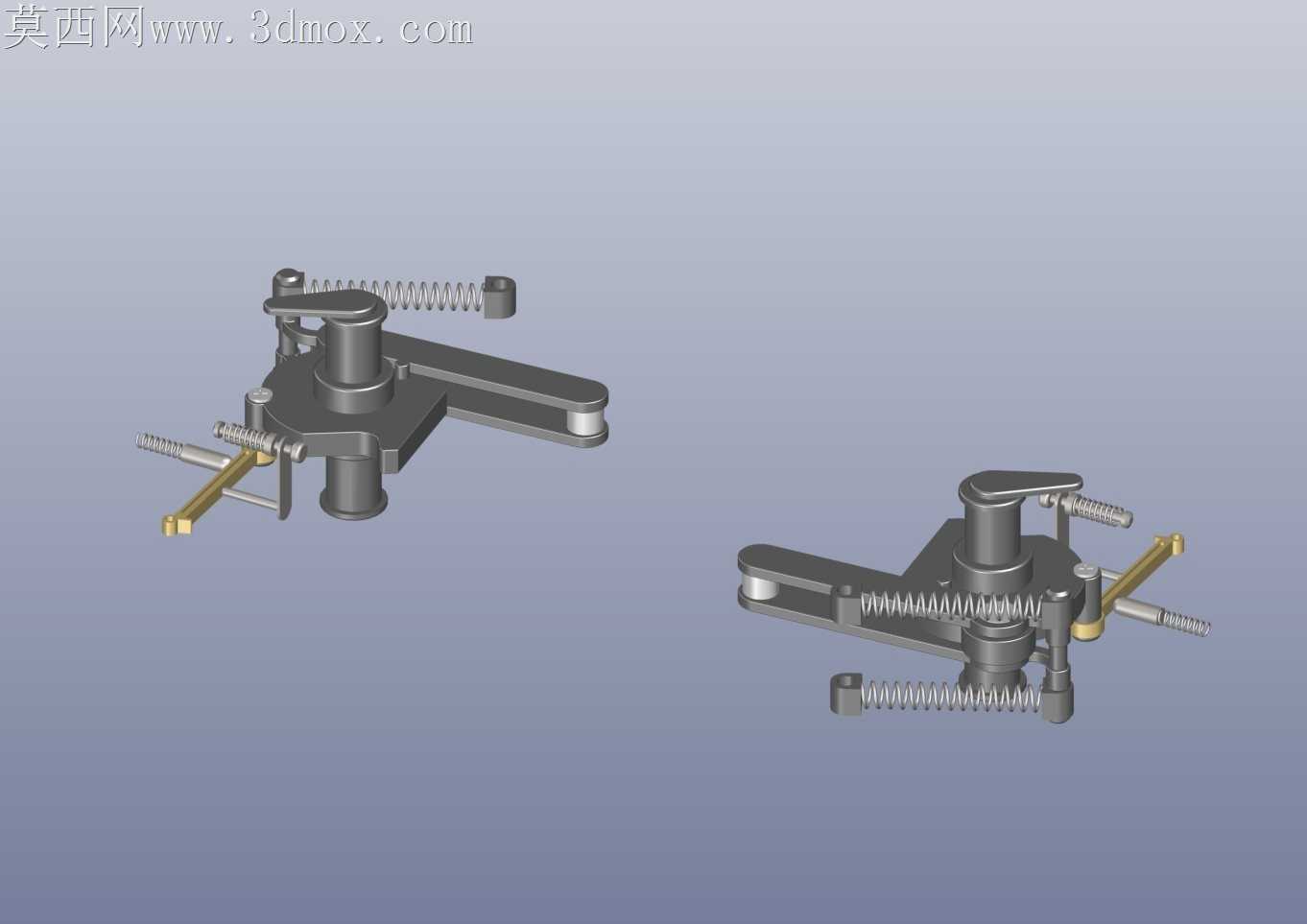

钩体内部的锁止机构没有采用复杂的多齿轮传动结构，反而用了摆块式锁止设计，零件数量少，传动路径短，连挂到位时摆块会自动卡入锁止槽，不用额外人工确认锁止状态，脱钩时只要扳动手柄就能带动摆块复位，不会出现机构卡滞导致无法脱钩的故障。箱体表面的加强筋没有做等厚设计，受力集中的拐角位置筋条加厚2mm，非受力位置的筋条适当减薄，既保证了钩体的抗冲击强度，又不会让整体重量过大，不会给车辆转向架带来额外的负载。连挂接口的气路、电路预留槽位和机械连挂结构做了同步对位，车钩连挂到位的瞬间，气路密封面和电路触点也能同时贴合，不用后续单独对接管线，连挂作业的效率能提升一倍以上。
