玩具用小型有刷直流电动机结构组件

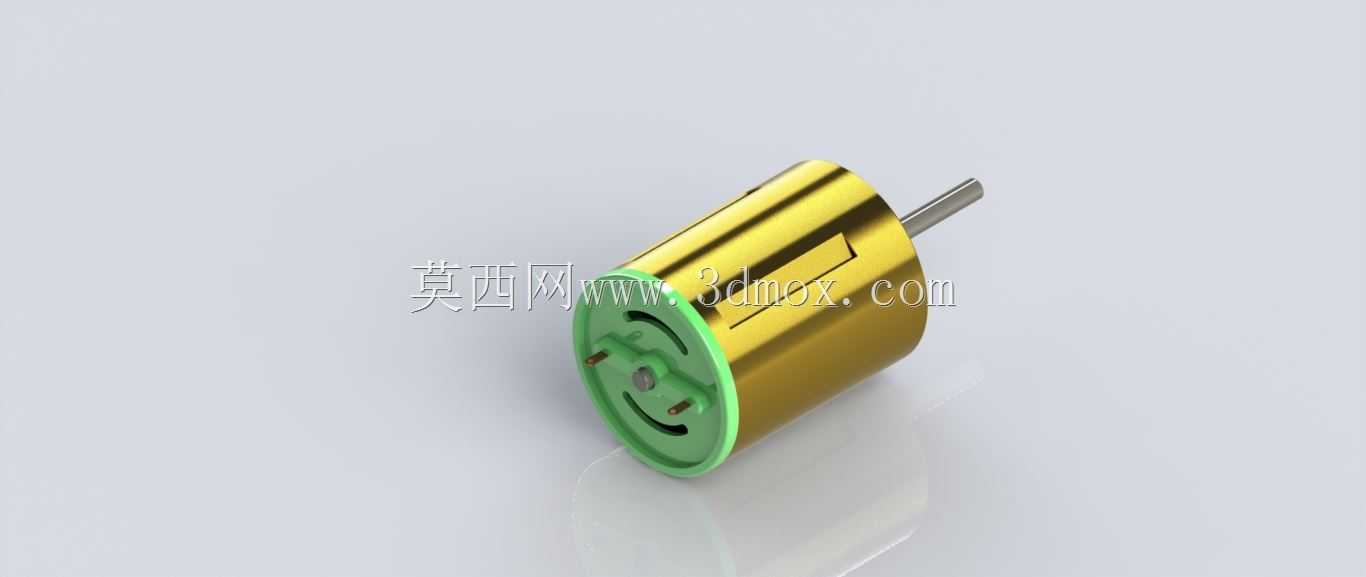

　　这套微型直流电机组件，主要面向小型电动玩具、桌面小装置、学生科创实验装置这类低功率驱动场景，日常接触到的四驱车动力模块、小型电动玩偶动作驱动、简易风力发电实验教具，核心动力单元都采用同结构的有刷直流电机方案。整套模型还原了除绕线组外的全部结构件，从端盖、机壳、转轴、换向器接触弹片到输出轴定位结构都做了完整复刻，能直观呈现这类小功率直流电机的装配逻辑与部件配合关系。

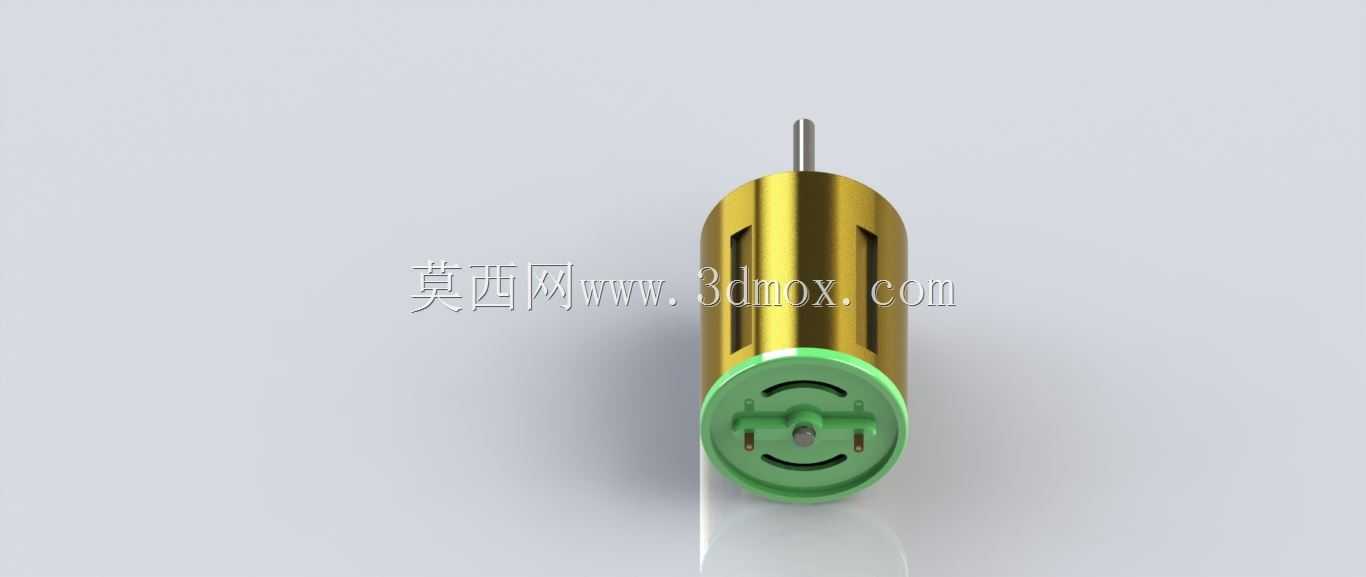

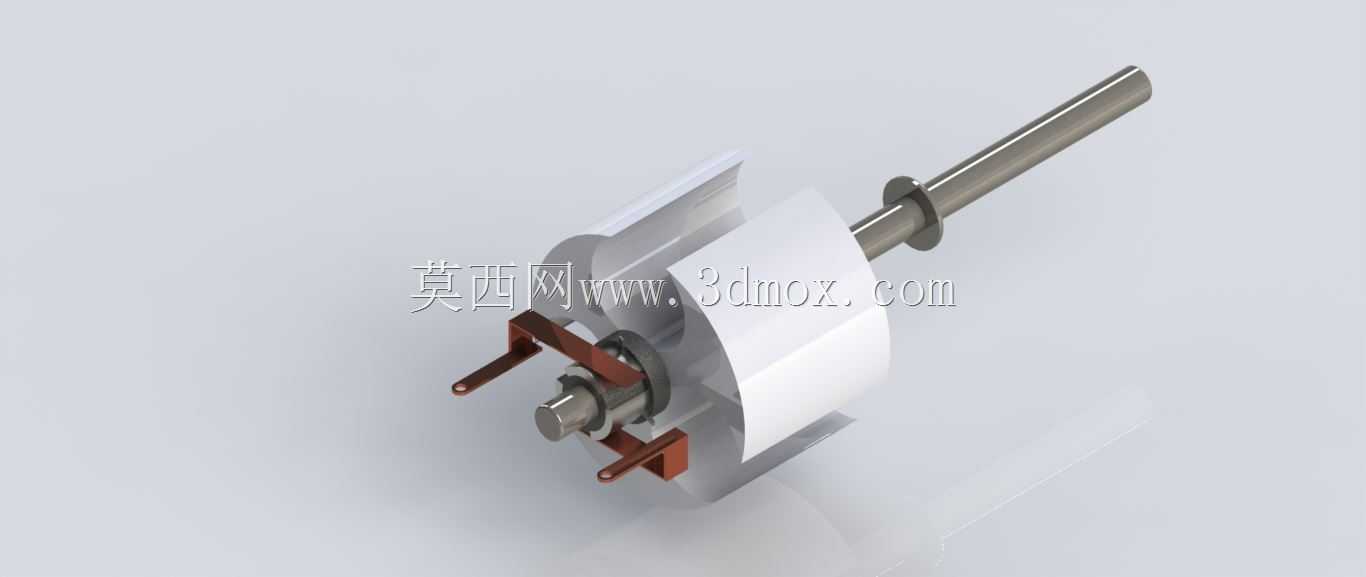

　　从实际使用场景来看，这类小尺寸直流电机工作电压多在1.5V-6V区间，空载转速通常能达到数千转每分，带载能力适配百克级以内的负载驱动需求，完全匹配玩具类产品短周期、低成本、结构简单的设计要求。建模过程中优先还原了部件间的装配约束关系：机壳采用卷边压合结构包裹定子磁体，前端绿色端盖通过卡扣与机壳定位，端盖上集成的两个导电弹片一方面作为外接电源的输入触点，另一方面通过弹性压力贴合转轴上的换向器结构，实现转动过程中的电流换向，这也是有刷直流电机最核心的动力转换结构。

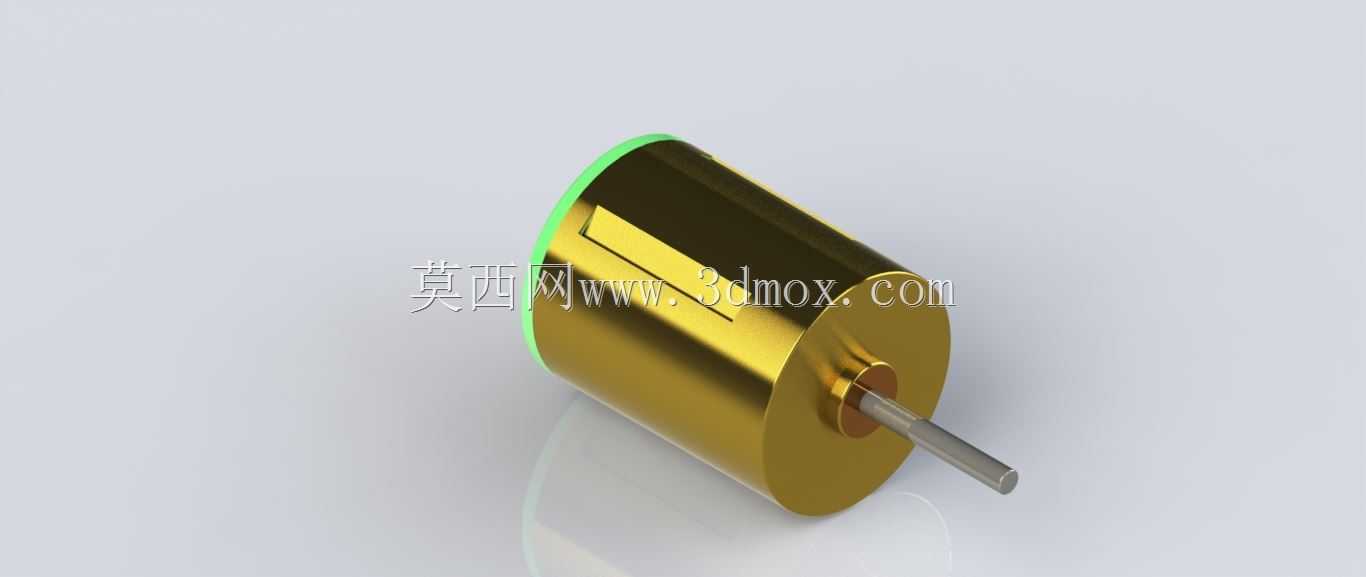

　　设计思路上完全贴合量产玩具电机的工艺逻辑，所有结构件都适配冲压、注塑类低成本量产工艺：机壳采用薄钢板冲压成型，端盖为注塑件集成导电弹片安装槽，转轴采用冷拉圆钢加工，输出轴伸出端的长度、直径都匹配常规玩具的齿轮安装尺寸，端盖上的两个接线触点间距适配常规玩具PCB的焊盘间距，不需要额外转接结构就能直接焊接接线。安装边界上，这类圆柱型电机的外径通常在20mm-30mm区间，本体长度不含输出轴在30mm左右，输出轴直径2mm，机壳无额外安装耳时可通过紧配套、橡胶减震圈固定在玩具壳体内，端盖侧的两个触点同时可起到辅助定位作用，避免电机工作时出现周向转动。

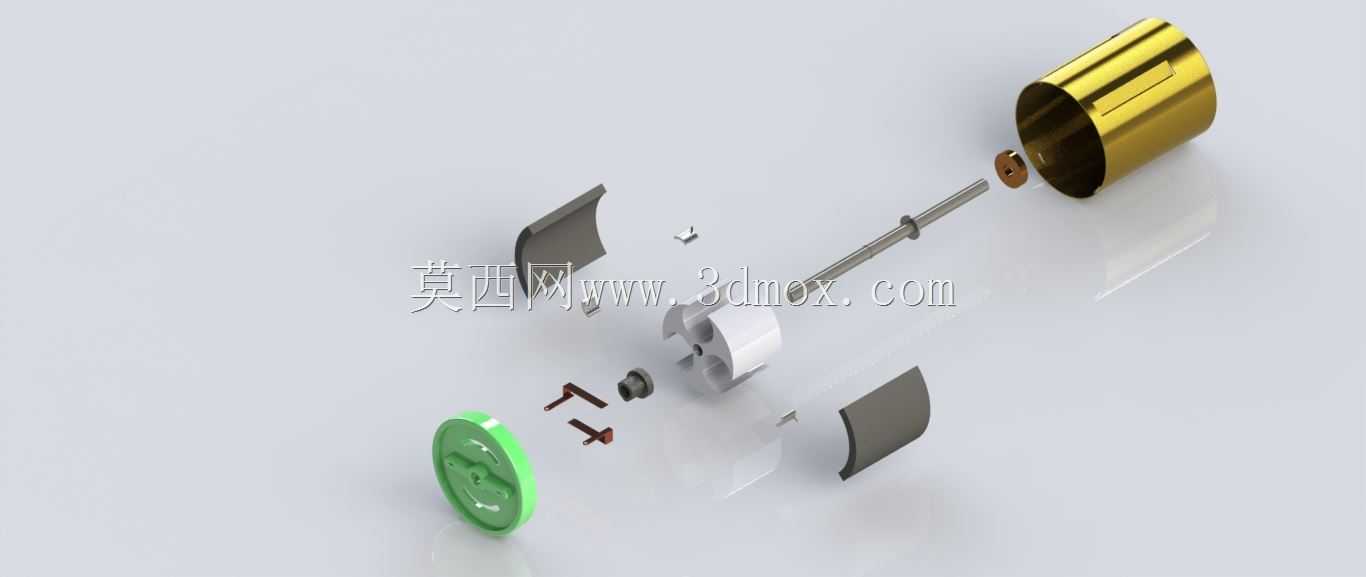

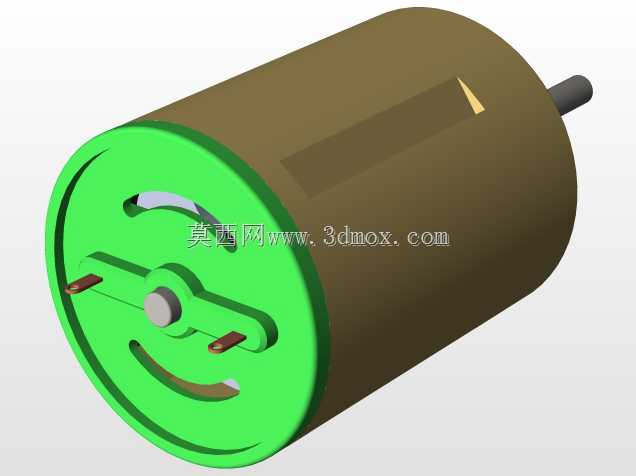

　　从结构设计的细节来看，端盖上的弧形开槽一方面是为了平衡电机内部与外部的气压差，避免长时间工作内部升温导致气压变化影响装配精度，另一方面也能辅助散热，带走电刷与换向器摩擦产生的少量热量；转轴与端盖、机壳的配合位置采用小间隙配合，不需要额外加装轴承，依靠塑料端盖的自润滑特性就能满足玩具类产品数百小时的工作寿命要求，大幅压缩生产与物料成本。建模时还原了部件间的装配层级，使用者可以通过拆解模型查看每个零件的配合关系，理解有刷直流电机如何通过电磁感应将电能转换为旋转机械能，也可以基于这套基础结构修改尺寸参数，适配不同功率、不同安装尺寸的定制化小电机设计需求，比如调整机壳长度适配更长的磁体与绕线组，修改输出轴形式匹配蜗轮、齿轮等不同传动结构，调整弹片的接触角度优化电刷与换向器的接触压力，降低工作时的接触电阻与摩擦损耗。

　　这类微型直流电机的结构看似简单，但每个部件的尺寸公差都会直接影响电机的工作稳定性：比如电刷弹片的压力过大，会加快换向器的磨损缩短寿命，压力过小则会出现接触不良导致电机转动卡顿、火花变大；端盖与机壳的同轴度如果偏差过大，会导致转轴转动阻力变大，空载电流升高，电池续航缩短。这套模型在建模时严格对齐量产件的公差配合逻辑，所有配合面的尺寸都预留了合理的装配间隙，既可以作为教学演示的结构样例，也能作为小电机定制设计的基础参考框架，帮助结构设计者快速理清这类小功率动力单元的设计要点，减少前期方案验证的时间成本。
