NX曲面构建的便携储水瓶外观结构

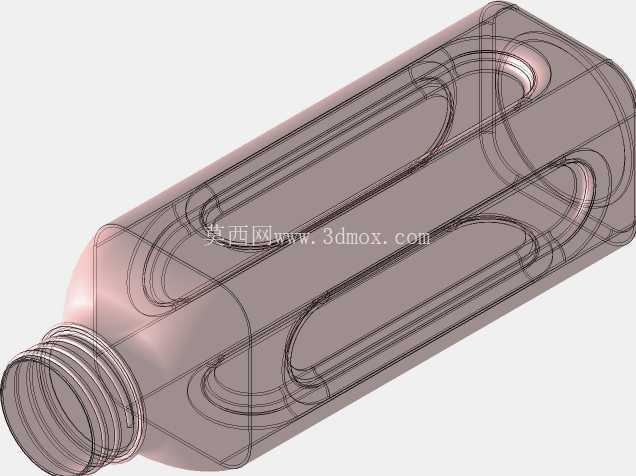

　　日常随身储水容器的结构设计，往往需要兼顾握持手感、结构强度与成型工艺的多重要求，这款采用曲面构建思路完成的瓶体结构，在细节处理上贴合了注塑吹塑成型的工艺特性，瓶身主体采用近似方倒圆的截面轮廓，区别于传统纯圆柱瓶身，放置时不易发生滚动，同时四个大圆角过渡的侧壁做了内凹的弧形握持槽，槽体深度控制在3mm左右，既不会过度压缩瓶内有效储水容积，又能在手持时增加指腹与瓶身的接触贴合度，减少满水状态下持握打滑的概率。

　　瓶口位置采用标准的螺纹接口结构，螺纹牙型采用梯形截面，牙距适配市面主流的密封瓶盖，螺纹段长度预留了足够的旋合行程，保证密封胶圈能够充分压紧，避免盛装液体时出现渗漏，瓶口与瓶身的过渡段做了渐变的壁厚处理，从瓶口处的2.5mm壁厚逐步过渡到瓶身主体的1.8mm均匀壁厚，既保证了瓶口位置的结构强度，避免旋紧瓶盖时出现开裂，又能控制整体的材料用量，降低成型后的瓶体重量。瓶身底部做了内凹的球面结构，边缘设置了一圈宽度5mm的支撑环，支撑环平面度控制在0.2mm以内，保证瓶体放置在平整台面时不会出现晃动感，内凹的球面结构可以分散瓶内液体对底部的压力，即使盛装高温液体时，底部也不会因为应力集中出现向外鼓胀变形的问题。

　　从建模思路来看，整个瓶体采用全曲面构建逻辑，先通过样条曲线勾勒出瓶身的主轮廓控制线，再通过网格曲面生成主体面，所有的曲面连接处都做了G2连续过渡，避免出现锐边或者棱线，一方面是提升手持时的触感，不会有硌手的问题，另一方面也能避免成型过程中出现应力集中的位置，提升产品的抗跌落性能。在实际应用场景中，这类瓶体结构既可以作为日常便携饮用水的盛装容器，也可以通过调整壁厚与材质，适配日化用品、化学试剂等不同类型液体的存储需求，瓶身的平整侧面区域预留了足够的标签粘贴位置，不需要额外做结构调整就可以适配不同品牌的标识张贴需求。

　　建模过程中对曲面的曲率做了反复调整，所有内凹与外凸的曲面曲率半径都控制在成型工艺允许的范围内，避免出现倒扣或者曲率突变导致的脱模困难，瓶身内部的曲面完全跟随外表面做等距偏移，保证整体壁厚均匀，不会出现局部过厚导致的成型缩痕，也不会因为局部过薄导致结构强度不足。握持槽的位置经过人机工程校核，对应普通成年人手持瓶身时四指的自然放置位置，槽体的弧度贴合手指的自然弯曲形态，长时间持握也不会出现明显的压痕，瓶身整体的长度与直径比例控制在3:1左右，能够适配绝大多数常规尺寸的背包侧袋、车载杯架的安装边界，不需要额外调整尺寸就可以适配多数使用场景的放置需求。瓶口的螺纹起始位置做了导向倒角，方便瓶盖快速对准旋合，螺纹尾部做了收尾处理，不会出现尖锐的断差，避免清洁时划伤手部，瓶身所有的外边缘都做了R0.5以上的圆角处理，没有任何尖锐的棱角，即使跌落碰撞也不容易出现应力开裂的问题。
