垂直循环立体停车承载传动结构设计

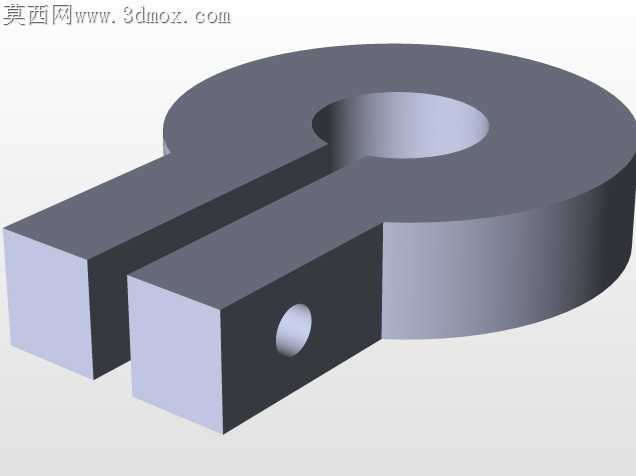

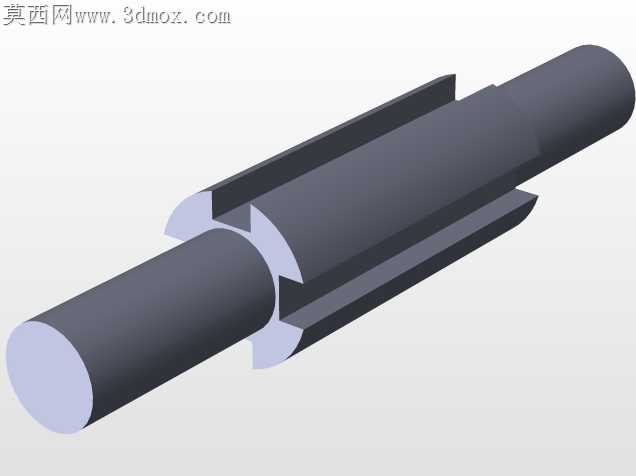

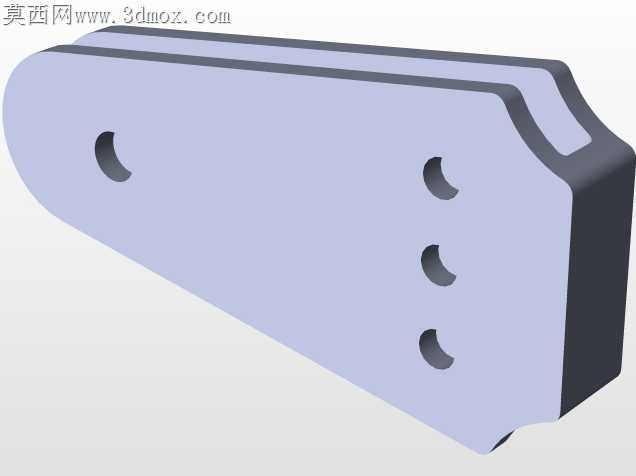

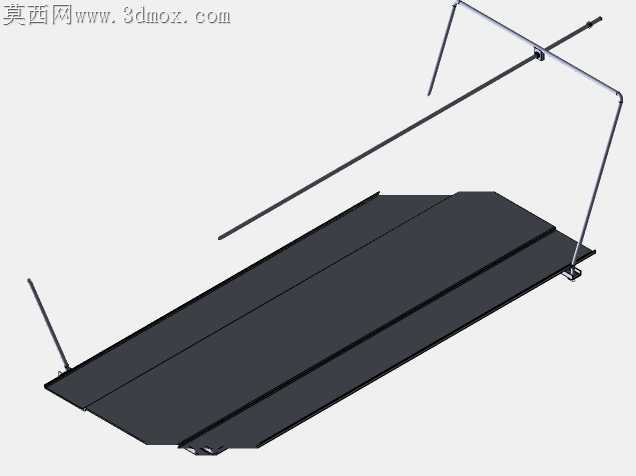

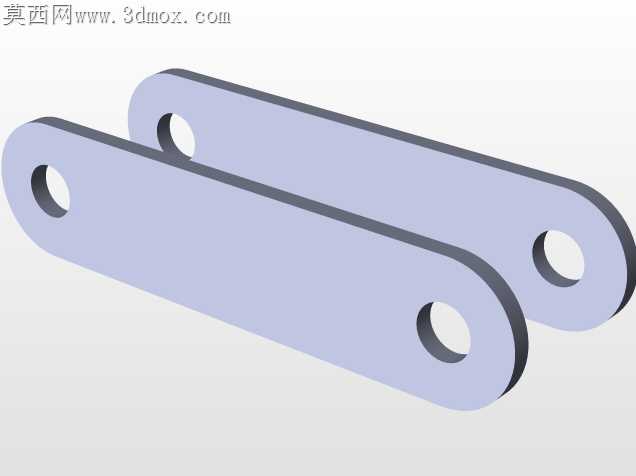

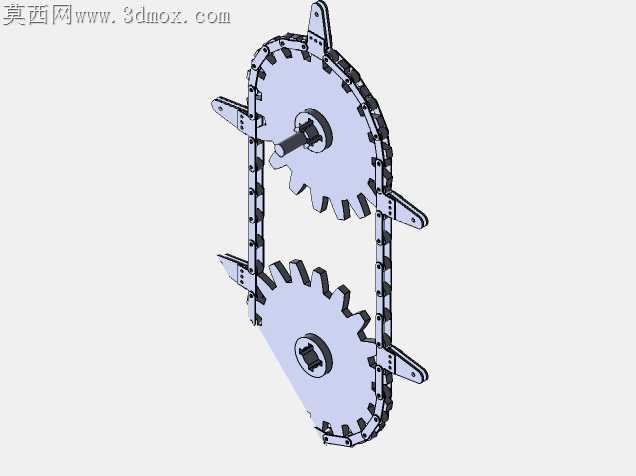

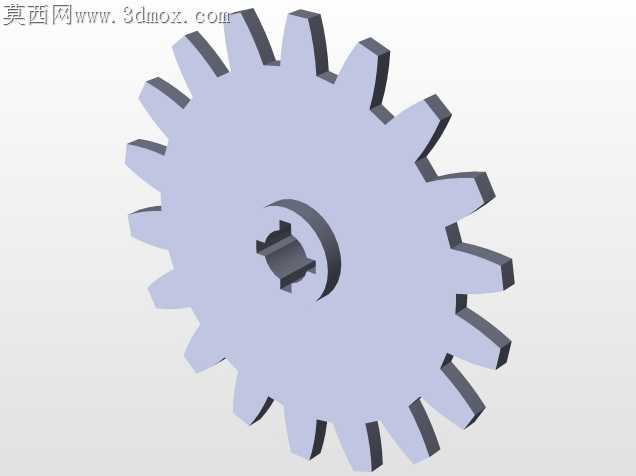

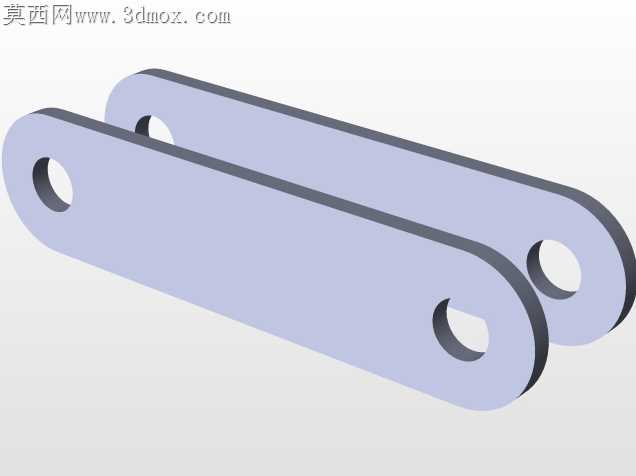

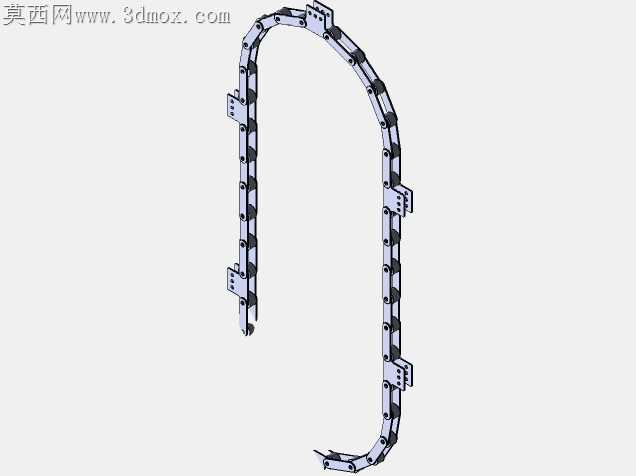

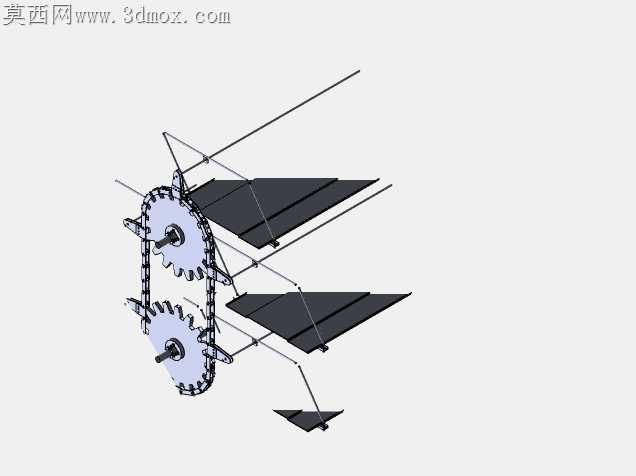

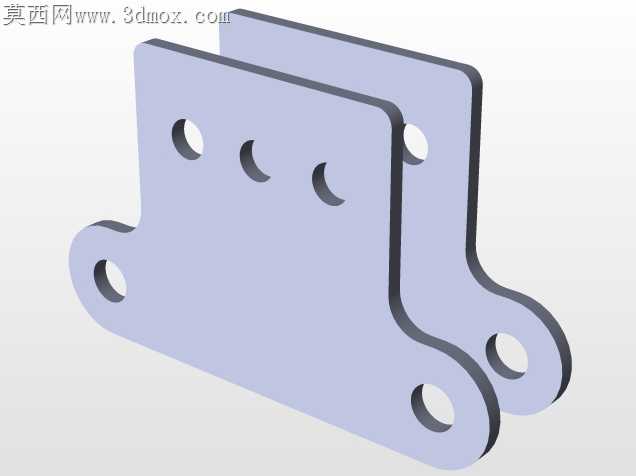

垂直循环类立体停车设备的落地痛点，从来不是传动原理的复刻，而是大负载下链条蠕变带来的载车板偏摆问题——单车载重1.8吨的工况下，6组载车板循环运转时，链条节距累积误差超过0.2mm就会触发卡位停机，甚至出现载车板剐蹭框架的安全隐患。这套传动结构在链轮齿形设计上做了针对性调整，没有采用标准GB/T1243滚子链链轮齿廓，而是将齿沟圆弧半径放大12%，齿面工作段做了0.5°的微倾角，抵消链条磨损后节距拉长带来的啮合冲击，避免跳齿风险。载车板与链条附件的连接位没有采用刚性焊接结构，而是预留了0.3mm的腰型孔调节余量，配合尼龙减震衬套，抵消循环运转过程中链条多边形效应带来的横向震动，哪怕载车板上车辆停放重心偏移100mm，也不会将附加弯矩直接传递到链板上，大幅降低链板疲劳断裂的概率。主轴与链轮的配合选用H7/k6过渡配合，键槽位置偏离链轮受力最大的齿根方向15°布置，避免应力集中导致的主轴键槽开裂，毕竟立体停车设备属于特种设备，核心传动件的疲劳寿命必须满足12000次循环无故障的强制要求。载车板的弯折边做了15°的翻边强化，没有额外加焊加强筋，靠板材冷作硬化提升抗弯刚度，既控制了整体自重，也避免焊接变形带来的载车板平面度超差——如果载车板平面度超过1mm/m，车辆停入时就会出现轮胎剐蹭边梁的问题，后期调试要耗费大量工时垫垫片调整。张紧装置没有布置在链条松边外侧，而是设在上下链轮之间的回程段内侧，采用弹簧自适应张紧结构，张紧力控制在链条额定破断载荷的8%，既不会因为张紧过紧加剧链轮齿面磨损，也不会因为张紧不足出现链条松脱打齿的问题。整套结构没有冗余的装饰性设计，所有倒角、开孔、弯折都服务于装配效率与长期运行稳定性，比如载车板与链条附件的连接螺栓全部采用同侧布置，后期维护时不用在设备两侧来回穿梭拆装，站在检修通道一侧就能完成所有紧固件的点检复紧。链轮齿面没有做额外的淬火硬化处理，而是选用40Cr调质后精加工，硬度控制在HB220-250，牺牲部分齿面耐磨度换取更好的冲击韧性，毕竟露天工况下低温环境里，过硬的齿面容易因为卡入细小杂物出现崩齿故障，适当的硬度冗余反而能提升设备全生命周期的可靠性。
