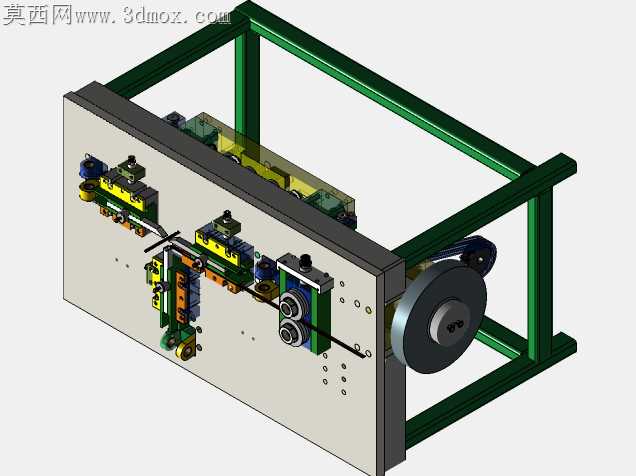

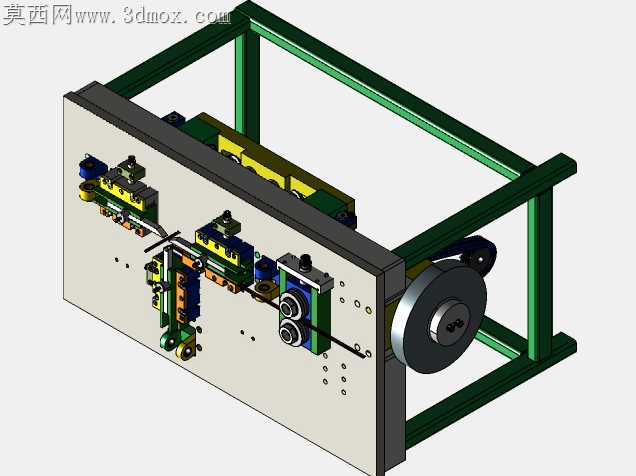

带传动轮组的自动簧件弯折加工设备

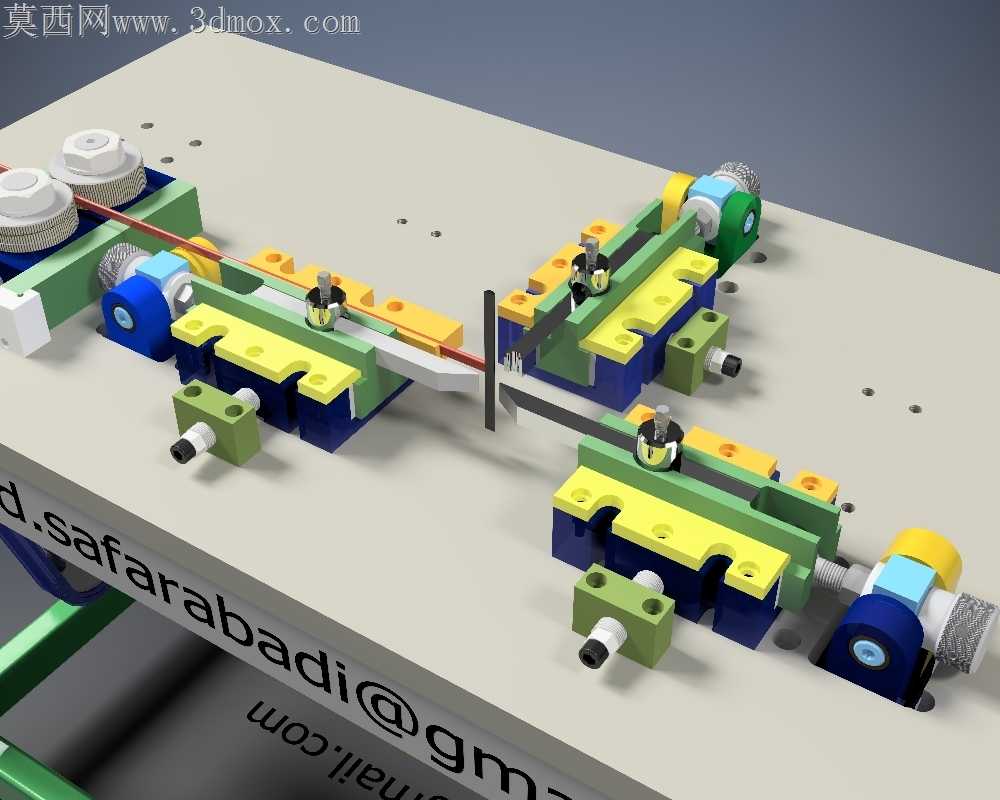

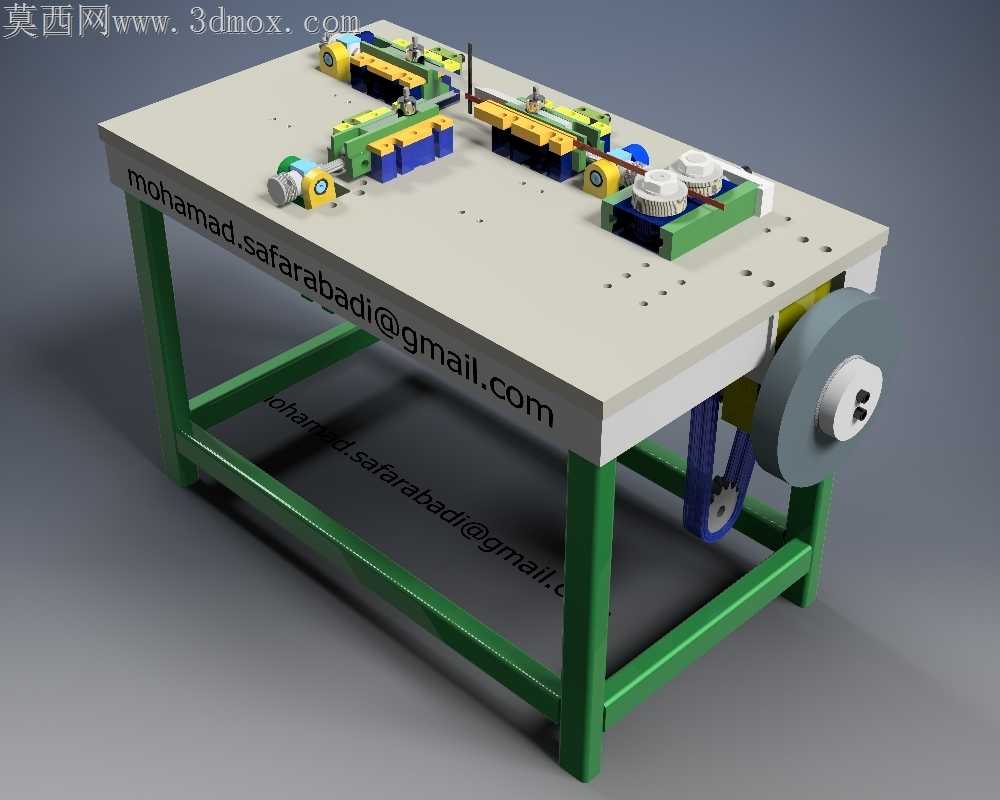

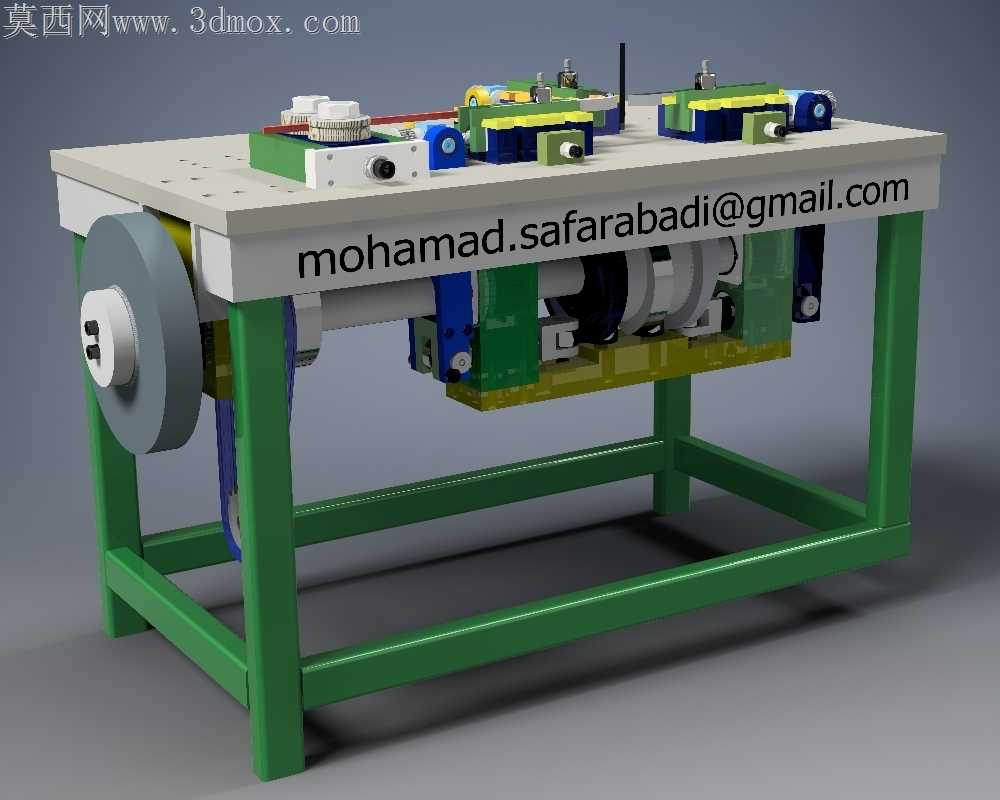

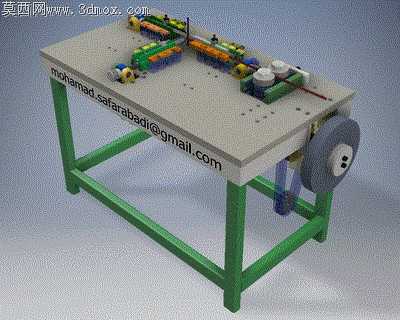

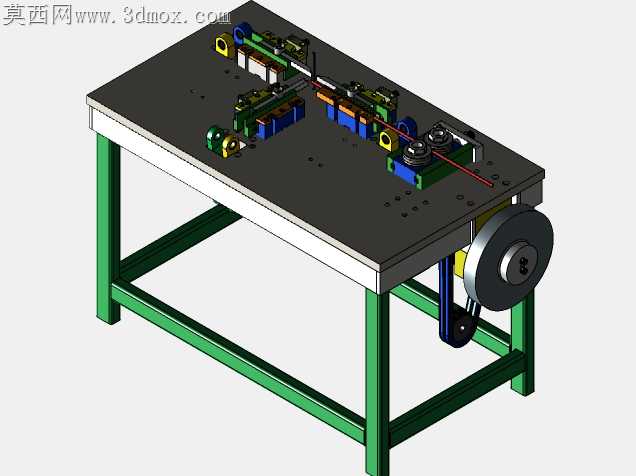

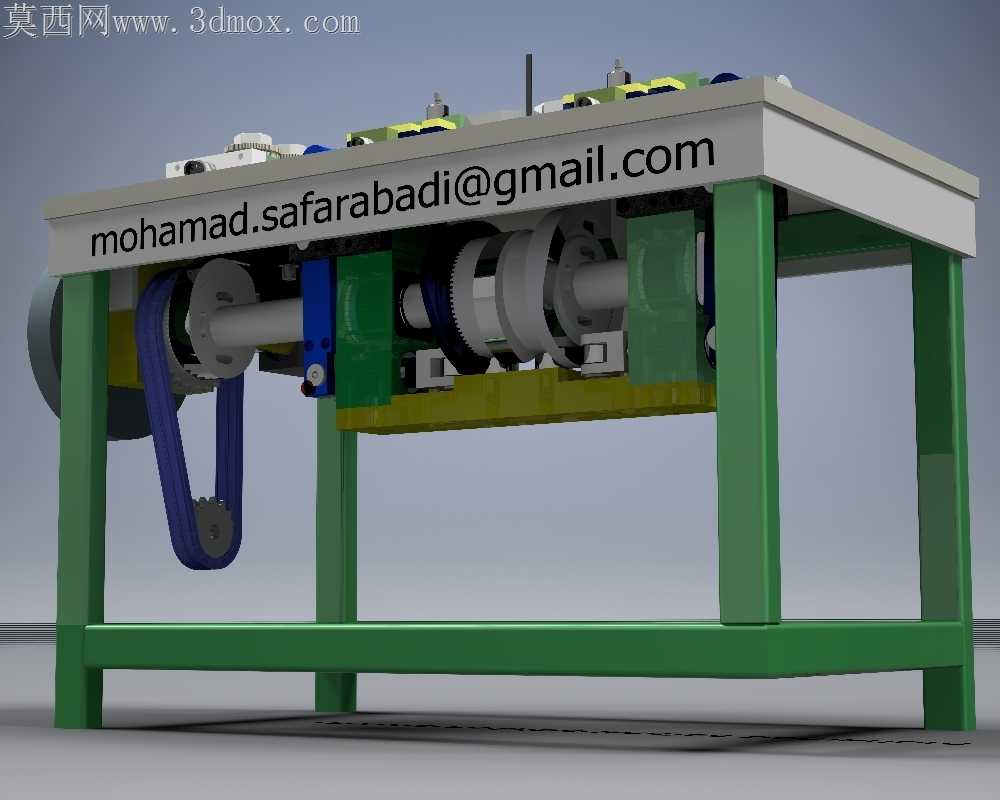

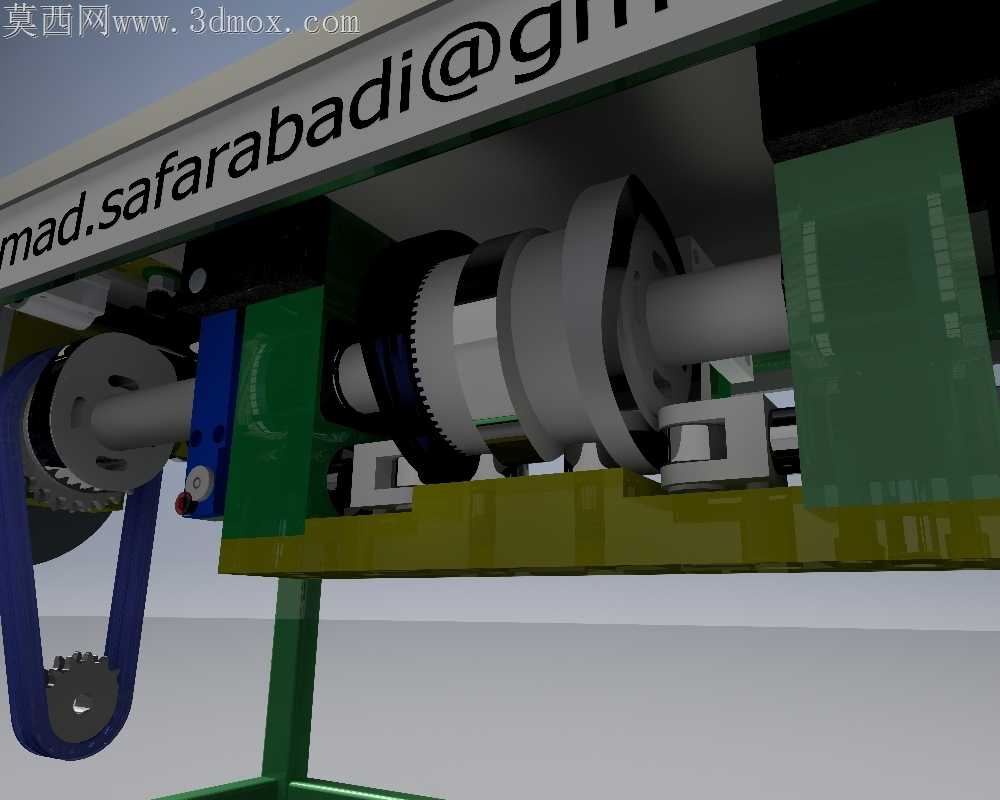

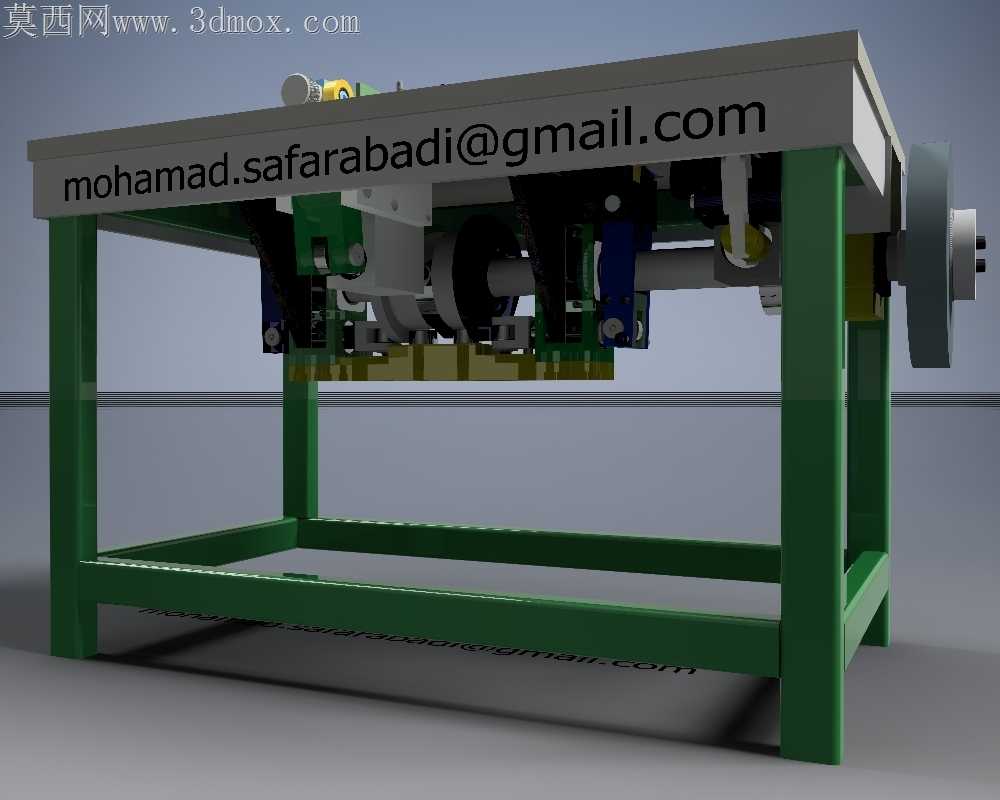

车间里老式制簧设备常出现机架刚性不足导致的加工偏移问题，这款设备的方管焊接机架在支脚与台面衔接处做了斜撑补强，台面预留的阵列安装孔位避开了传动带的走行路径，不会出现后期加装夹具时孔位打穿干涉内部传动的隐患。台面上排布的多组送料轮与弯折模组，相邻模组的安装基准面共面度公差控制在0.02mm以内，送料时金属线材不会因为基准错位出现表面刮伤，直接省掉了后续簧件去毛刺的额外工序。侧边外露的大带轮做了半包式防护的预留安装位，轮缘与机架支脚的间隙留足了15mm的安全距离，日常维护更换皮带时不需要拆解周边模组，伸手就能完成张紧度调节。台面上的两组压料座采用了分体式锁紧结构，更换不同线径的加工线材时，只需要松开侧面的紧定螺钉就能调整压轮间隙，不用整体拆卸座体，换型时间能压缩到原来的三分之一。传动带的张紧轮藏在台面下方的支架上，支架开了长条形调节腰孔，皮带磨损拉长后不需要挪动电机安装位置，拧动调节螺栓就能完成张紧，避免了电机移位后带轮平行度偏差带来的皮带偏磨问题。台面边缘做了2mm的倒角处理，日常上下料时不会刮蹭操作人员的工作服，台面上散落的金属切屑能顺着倒角边缘扫到下方的集屑槽，不会卡在模组缝隙里加剧运动部件磨损。弯折工位的定位挡块做了可替换的硬质合金镶片，长时间加工高硬度弹簧钢丝时，挡块磨损后只需要更换镶片，不用更换整个挡块座，大幅降低了易损件的更换成本。设备底部的四个支脚预留了减震垫安装螺孔，安装时垫上丁腈橡胶减震垫，能抵消带轮高速转动带来的整机震动，避免震动传导到弯折工位影响簧件的成型尺寸精度。
