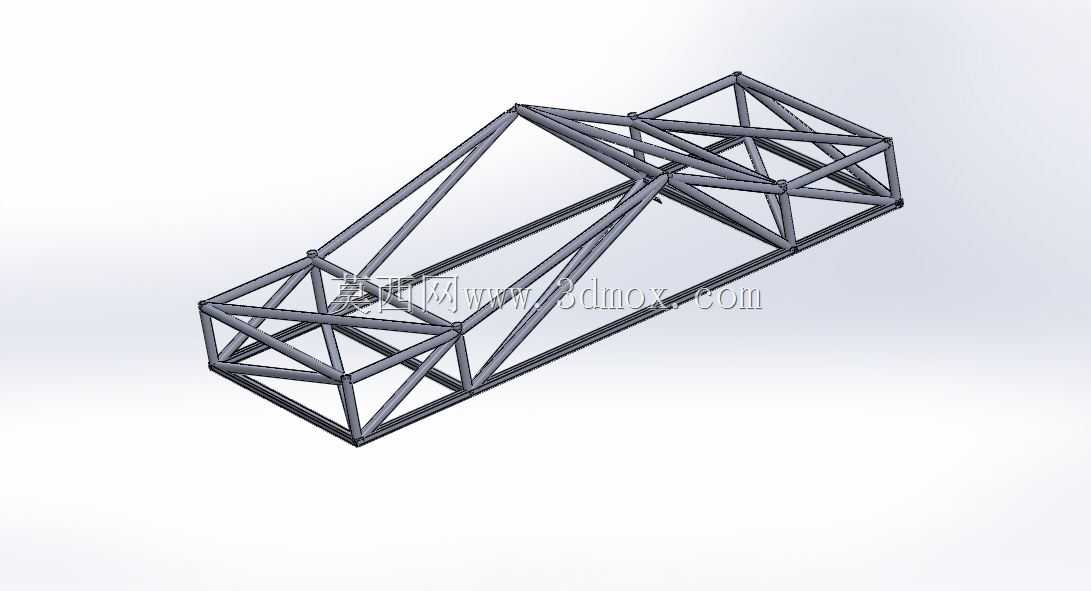

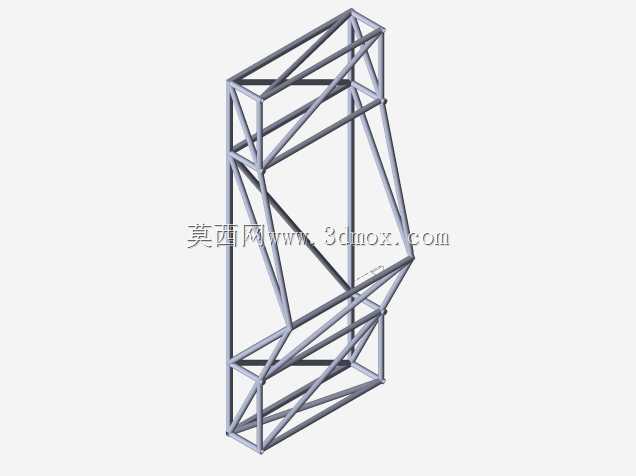

钢管桁架式车辆承载底盘框架结构

该桁架式底盘框架采用空间钢管焊接结构形式，核心应用场景覆盖小型非道路作业车辆、自制改装特种作业载具、大学生方程式赛车原型验证、小型电动运载平台的基础承载单元搭建，区别于传统冲压焊接式一体式底盘，这类管架结构在小批量定制化载具开发中具备极高的适配灵活性。从功能特性来看，整个框架通过三角形稳定构型完成载荷路径的分散传递，前端预留的空间可适配动力总成、转向机构的安装点位，中部平直段为乘员舱或货载区域提供平整的安装边界，后端收敛结构可直接对接后驱传动模块与悬挂安装支座，所有杆件交汇节点均采用相贯线焊接处理，避免应力集中导致的结构失效。设计思路上优先遵循轻量化与刚度平衡原则，没有采用冗余的厚壁管材堆砌强度，而是通过调整不同受力段的管材排布角度，让垂直载荷、侧向冲击载荷、扭转力矩都能沿杆件轴向传递，充分发挥管材轴向受力性能优异的特性，相比同刚度的板式焊接底盘，整体重量可降低40%左右。安装边界方面，框架整体宽度适配常规窄体车辆的轮距要求，长度方向预留了前后悬的安装余量，底部杆件的离地间隙满足非铺装路面的通过性要求，上部的横向连接杆件可直接作为车身覆盖件、座椅固定支架、电控系统安装板的连接基座，不需要额外焊接过多附属安装支座，减少二次加工的工作量。实际使用中这类管架底盘的维护便利性更强，单根杆件出现变形损伤时可直接切割替换，不需要对整体结构进行大面积拆解，在场地作业车辆、越野改装载具的试制场景中，能大幅缩短结构调整的周期，同时框架的开放式结构也方便后续对油路、电路、传动线路进行布设与检修，不会出现封闭腔体内部走线难以维护的问题。结构校核阶段可直接通过三维模型提取杆件的受力边界，完成有限元网格划分后可快速验证不同工况下的形变与应力分布，针对应力集中的节点可通过增加斜向支撑杆、调整管材壁厚的方式快速优化，不需要重新开模制作冲压件，适配小批量快速迭代的开发需求。
