移动式龙门起重机SolidWorks三维设计模型

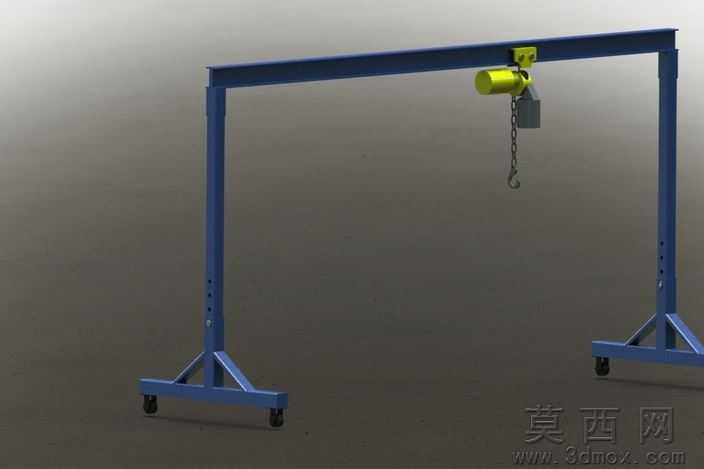

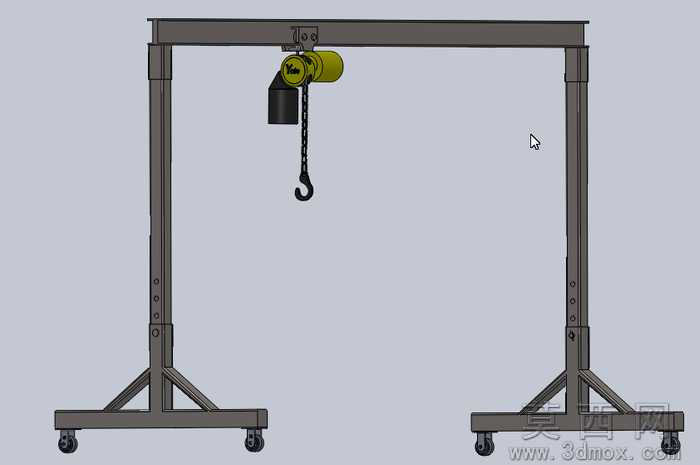

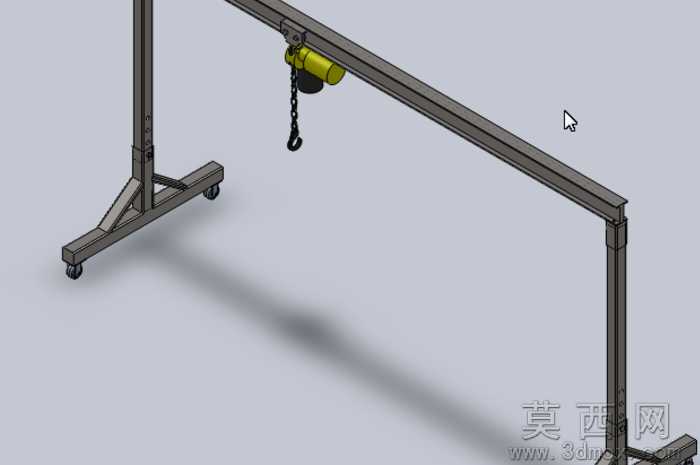

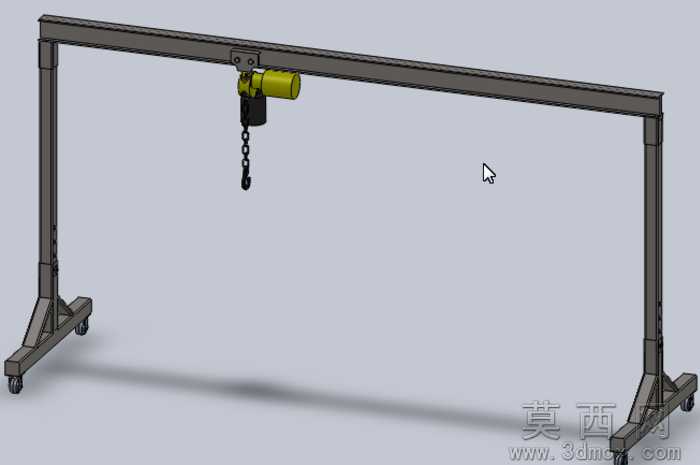

本模型为移动式小型龙门起重机三维设计成果，采用SolidWorks软件完成全参数化建模，建模流程遵循自底向上的装配设计逻辑：首先完成行走脚轮、支腿斜撑、主梁型材、电动葫芦、吊钩组件等单个零件的特征建模，通过拉伸、切除、焊件轮廓生成等命令还原各零件的真实几何形态，再按照实际装配约束关系完成总装配，添加重合、同轴、距离等配合约束保证各部件运动逻辑符合真实物理规则。参数设计阶段严格参考轻型移动式龙门吊的行业通用设计规范，设定主梁跨度、支腿高度、额定起升载荷、行走轮间距等核心参数均符合车间轻型物料转运的使用需求，所有参数可通过SolidWorks方程式驱动修改，便于后续根据实际使用场景调整设备尺寸。渲染材质环节针对不同部件匹配对应工业材质：主梁与支腿采用Q235结构钢材质，表面做哑光喷塑处理呈现浅灰色金属质感，电动葫芦外壳采用铸铝材质搭配黄色警示漆，吊钩与行走轮采用高强度合金钢材质，地面添加反光效果模拟车间环氧地坪环境，整体渲染效果清晰展示设备的外观形态与结构细节。结构原理上，该设备采用门型框架结构，底部四个带刹车的万向脚轮支持整机灵活移动与位置固定，主梁上方搭载的电动葫芦可沿主梁长度方向横向行走，葫芦自带的起升机构通过钢丝绳收放实现吊钩的垂直升降，可完成车间内小吨位工件的吊装转运、设备检修辅助吊装等作业，整体结构稳定，斜撑结构有效强化支腿与主梁的连接强度，避免吊装过程中出现框架形变。软件兼容方面，模型为原生SolidWorks格式，可兼容SolidWorks2014及以上版本直接打开编辑，同时支持导出STEP、IGS等通用三维格式，可导入UG、Pro/E、Catia等其他主流三维设计软件进行二次修改或装配仿真。研发教学应用层面，该模型可作为职业院校起重机械课程的教学案例，帮助学生理解轻型龙门吊的结构组成与工作原理，也可作为小型起重设备研发设计的参考原型，辅助工程师完成同类型产品的方案设计、结构校核与成本核算，同时也可用于车间吊装工位的布局仿真，提前验证设备的作业范围与空间适配性。
