5mm至8mm孔径弹性绕线联轴器

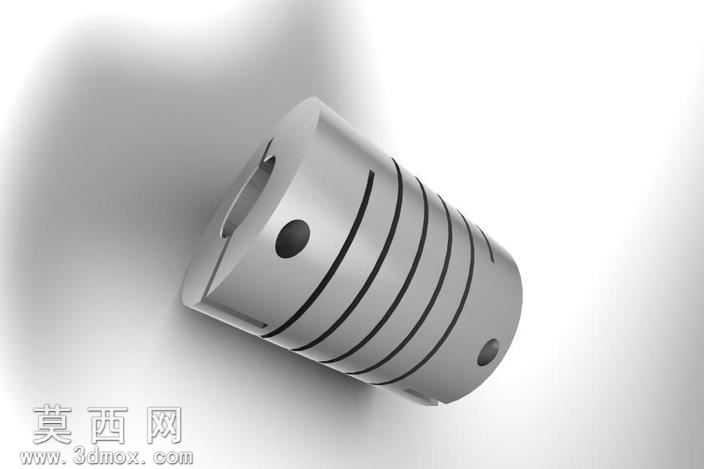

本作品为弹性绕线式联轴器三维模型，建模阶段采用参数化设计思路，首先以回转体基础特征构建联轴器主体圆柱轮廓，严格遵循实物尺寸规范，设定主体总长度为25mm、主体外径为20mm，两端轴孔分别适配5mm与8mm直径的传动轴，轴孔侧部开设顶丝定位孔，用于装配时锁紧传动轴避免周向打滑。主体表面的螺旋绕线槽是该类联轴器的核心结构特征，建模时通过螺旋线扫描切除的方式生成均匀排布的螺旋切槽，切槽宽度、螺距参数经过反复校核，既保证联轴器具备足够的扭转刚性传递扭矩，又能通过槽体的弹性形变补偿两连接轴之间的径向偏差、角向偏差与轴向偏移，适配小扭矩精密传动场景的使用需求。材质渲染阶段，为模型赋予哑光金属材质，模拟不锈钢材质的细腻金属质感，调整材质粗糙度参数避免过度反光，还原工业金属零件的真实视觉效果，同时对顶丝孔、螺旋槽的边缘做细微倒角处理，还原实际机加工零件的工艺细节，避免模型边缘过于锐利失真。结构设计上，该联轴器采用一体成型结构，无额外装配零件，建模时将所有特征整合为单一实体，既还原了绕线联轴器一体加工的生产工艺，也保证了模型结构的完整性。渲染阶段采用柔和的影棚布光，主光源从侧上方投射，清晰展现螺旋槽的立体层次与金属表面的光影过渡，辅助光源补全暗部细节，让模型整体结构清晰可辨，各部分尺寸特征直观呈现，可直接用于机械装配场景的配套展示、传动结构教学演示等用途，模型结构严谨，特征完整，符合工业零件三维建模的规范要求。
