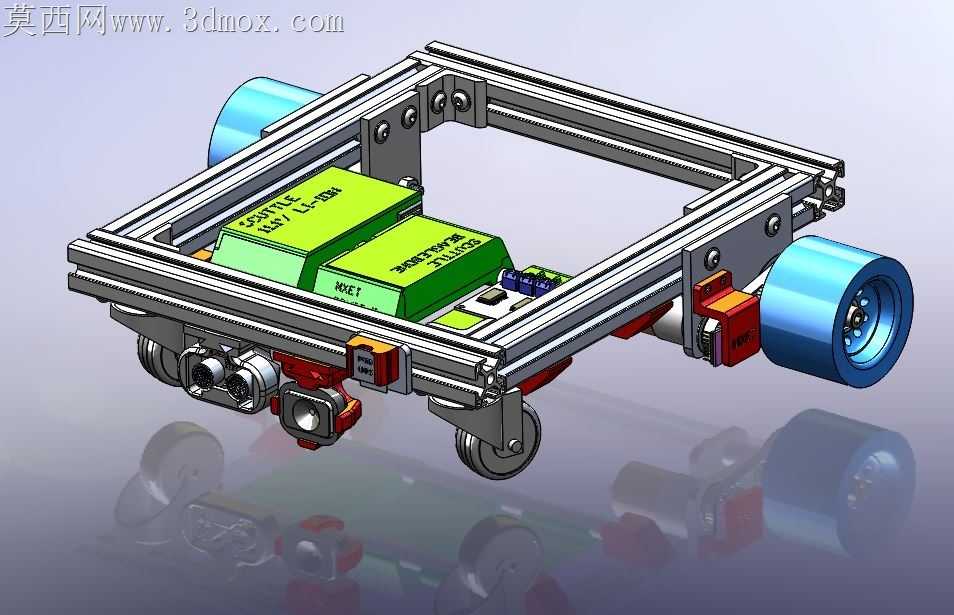

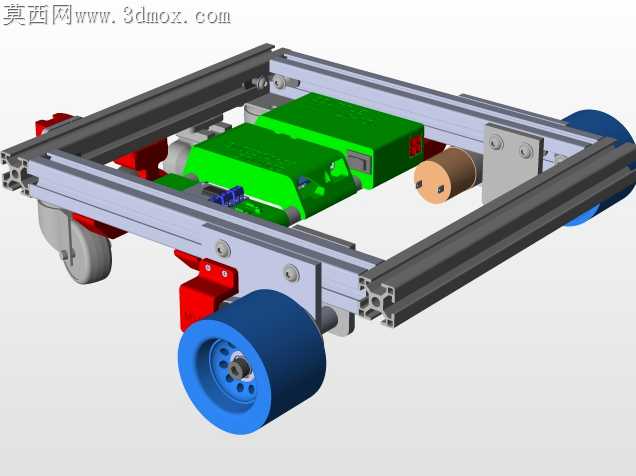

铝型材框架式舷窗作业移动机器人结构

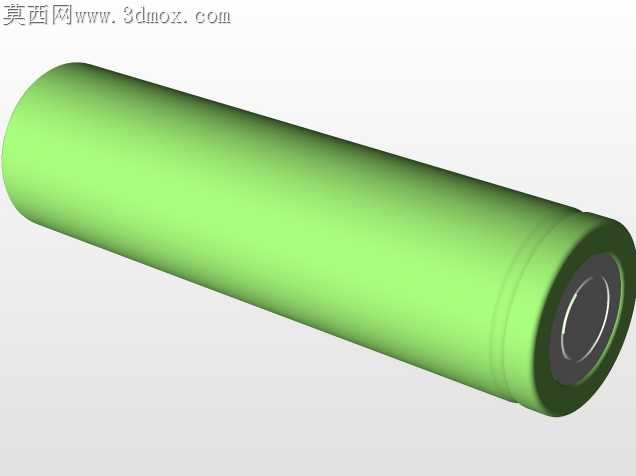

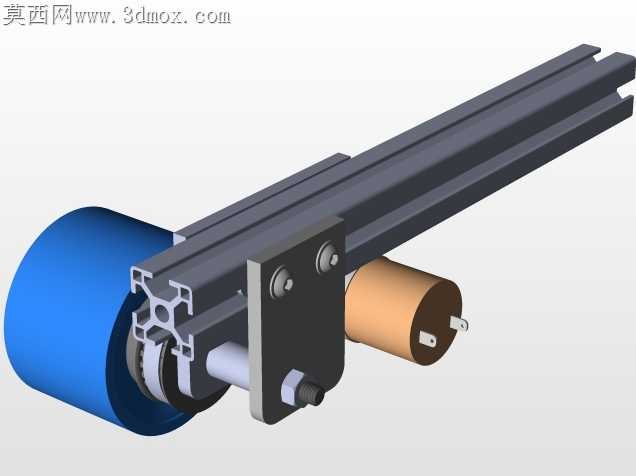

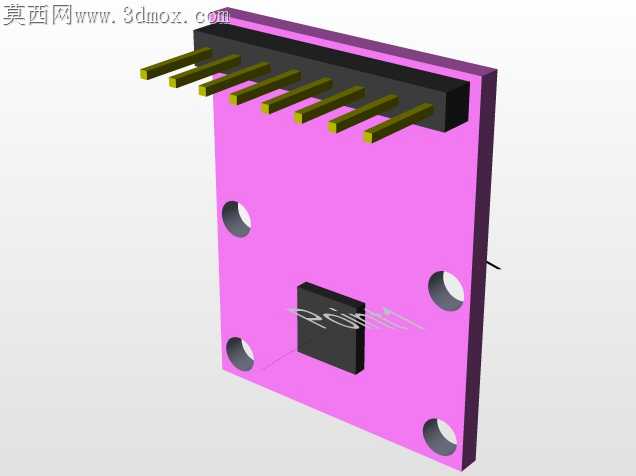

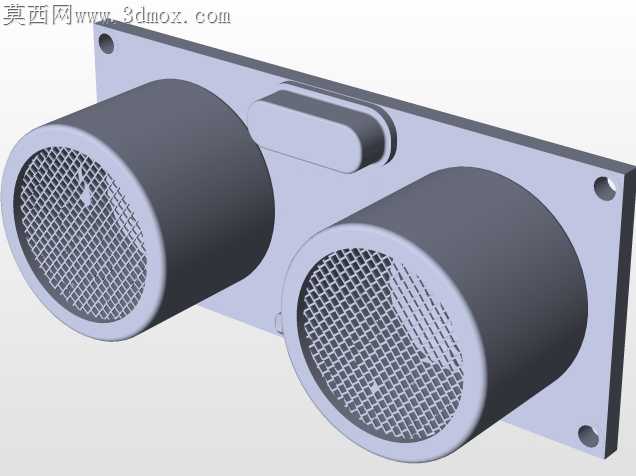

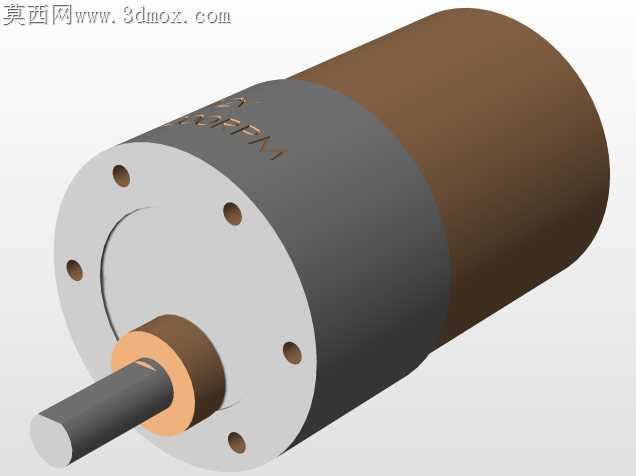

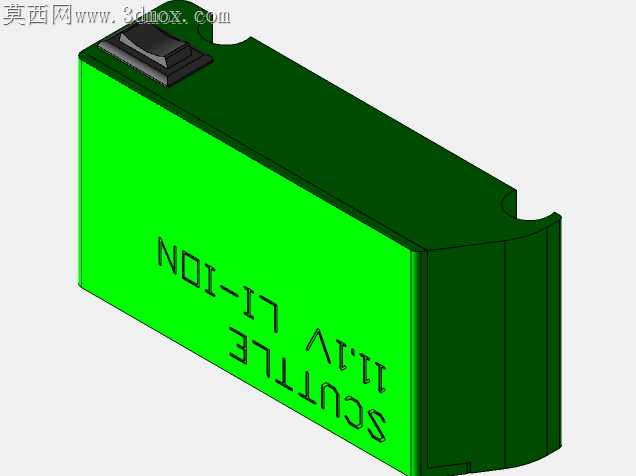

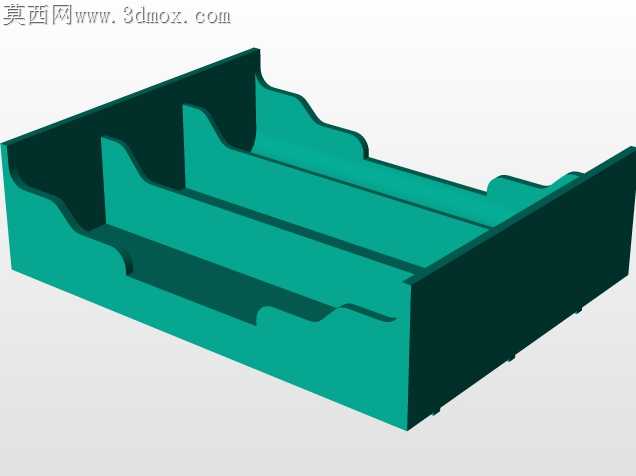

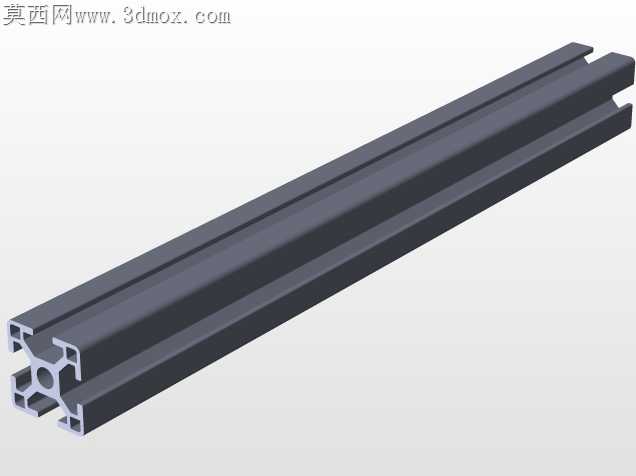

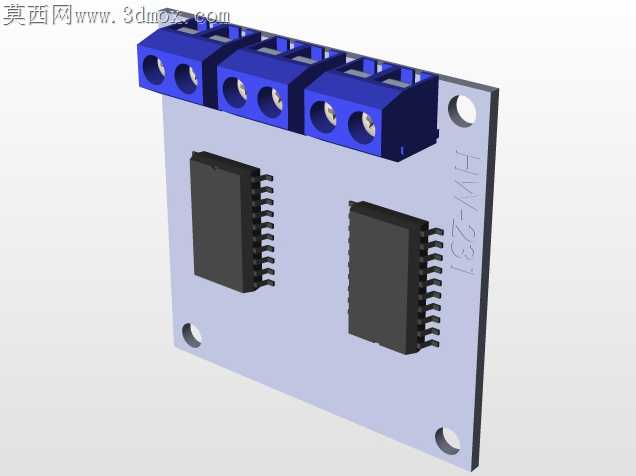

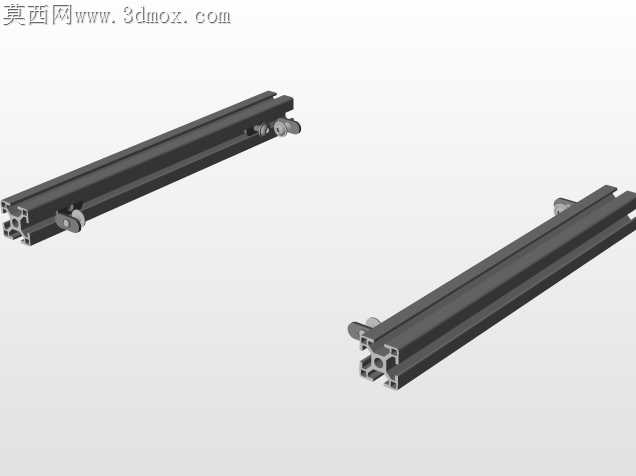

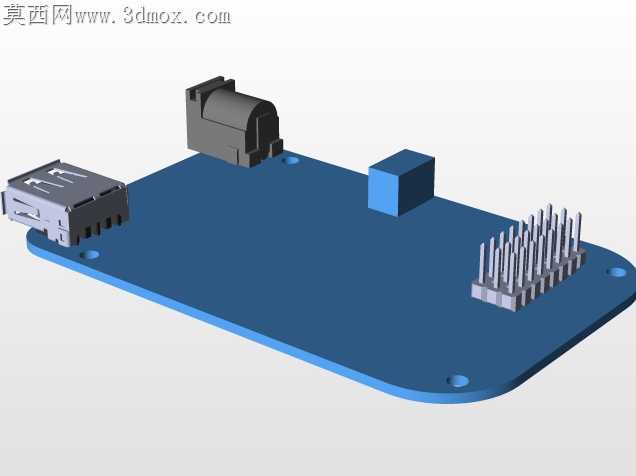

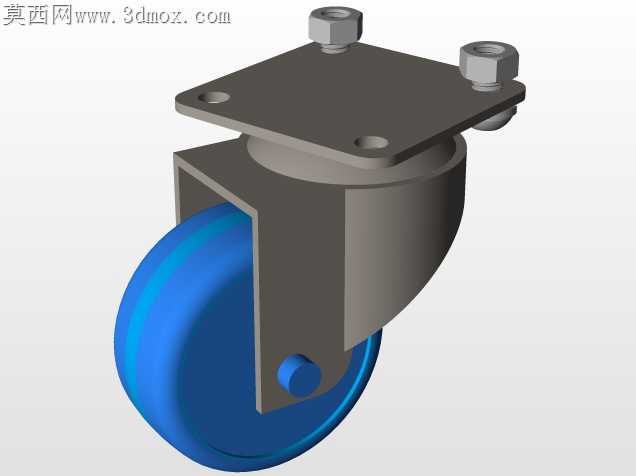

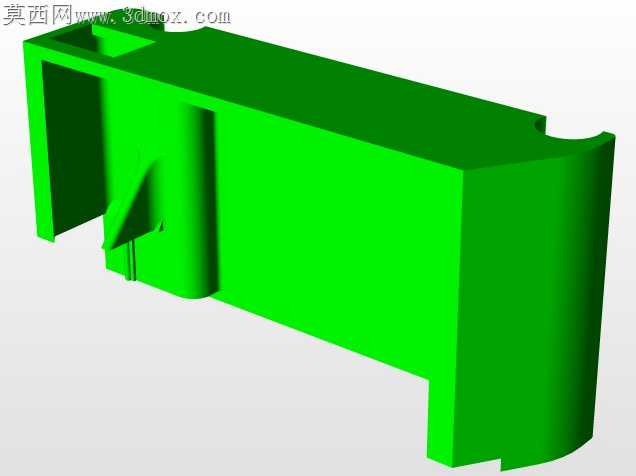

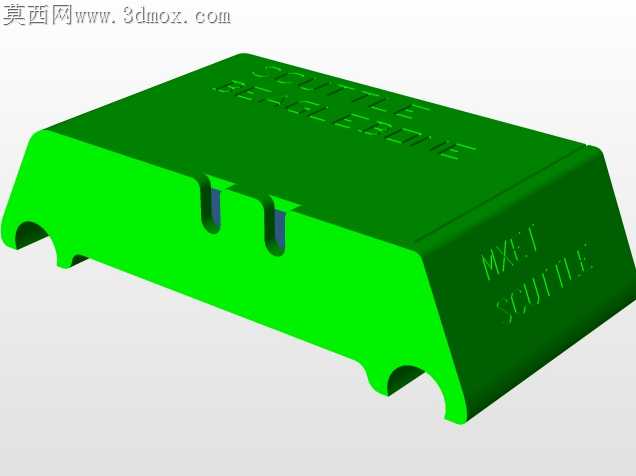

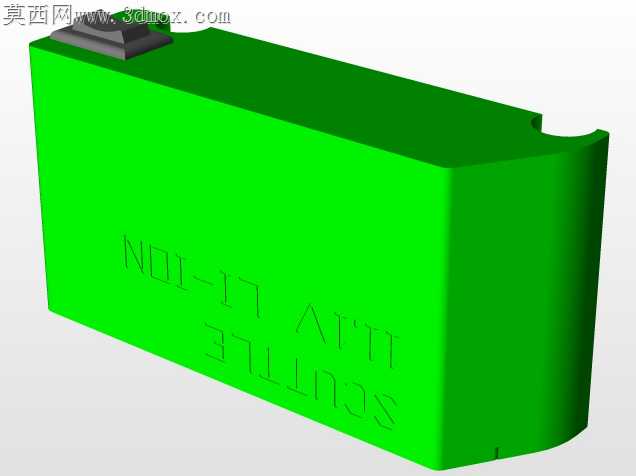

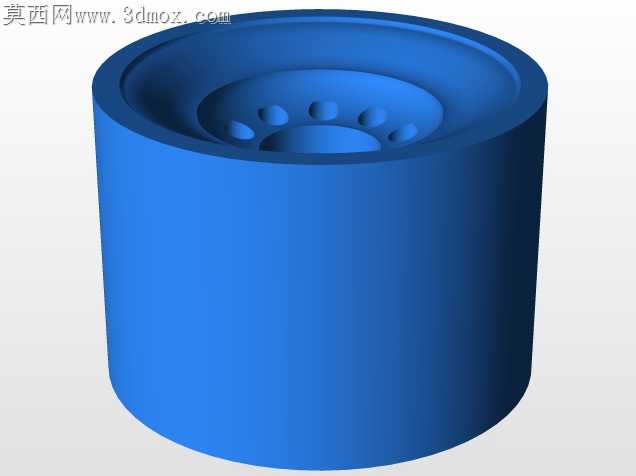

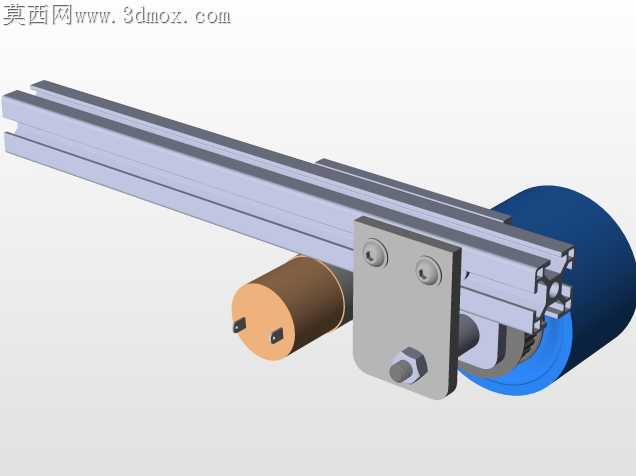

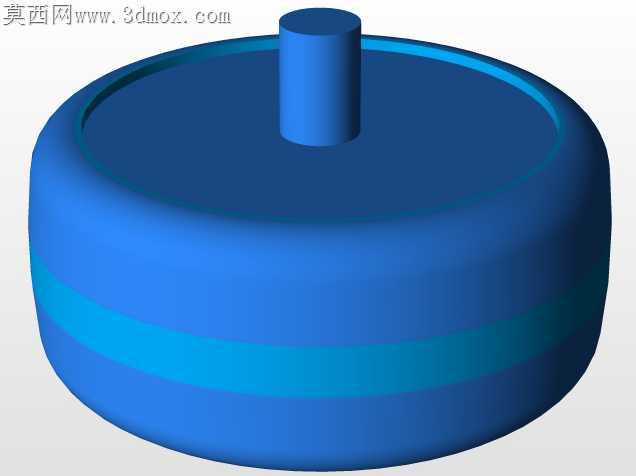

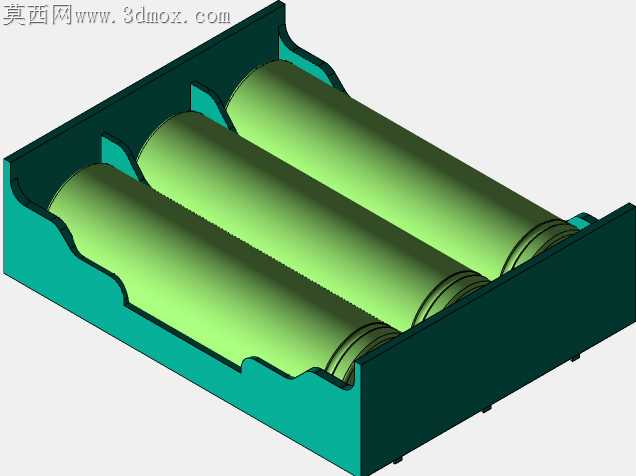

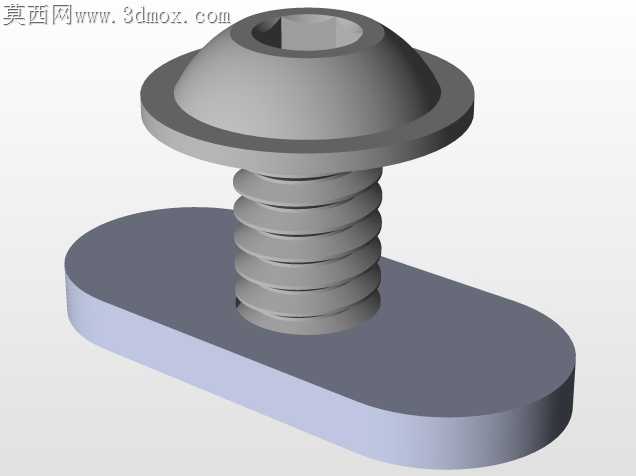

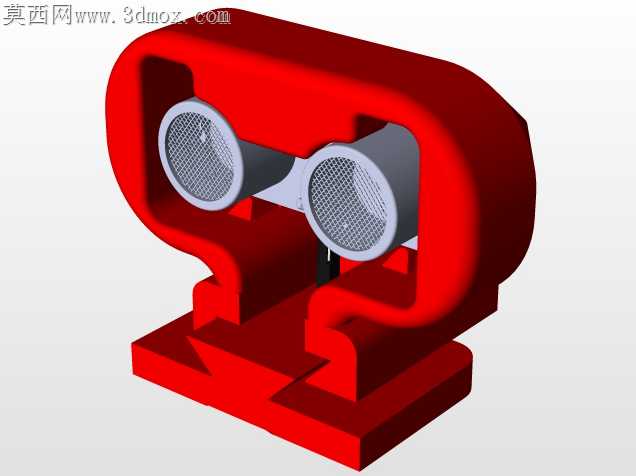

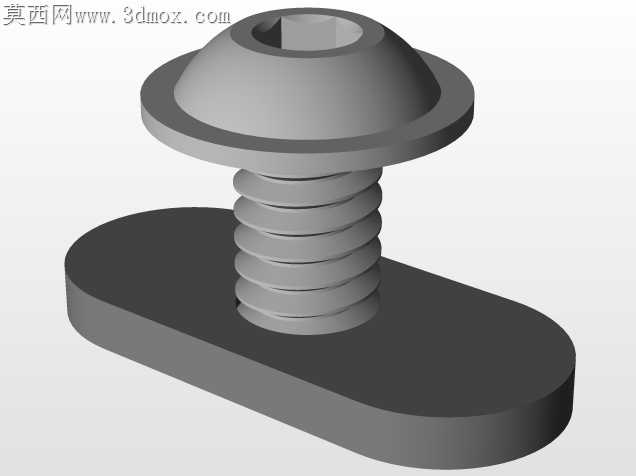

舷窗作业场景里，传统吸附式移动设备常遇到框架形变导致轮组贴合度不足、电控模块受振动松脱的问题，这款移动作业平台的结构设计刚好对准这些现场痛点做了针对性调整。框架采用标准工业铝型材拼接，没有采用一体化焊接机架，核心考量是加工阶段的公差适配——铝型材的槽道自带定位基准，型材切割长度公差控制在0.1mm范围内即可完成拼接，不需要额外做焊后铣削找平工序，能大幅降低小批量试制的加工成本。轮组的安装座直接通过T型螺栓嵌入型材槽道，没有在型材上额外打孔攻丝，避免了孔位偏差导致的轮轴平行度超差，行走时不会出现偏磨、跑偏的问题，两侧大直径驱动轮的安装座预留了0.5mm的轴向调节间隙，装配时可以根据磁吸附模块的实际贴合高度微调轮组伸出量，保证驱动轮和作业面的接触压力稳定在合理区间，不会因为压力过大增加行走阻力，也不会因为压力不足出现打滑。电控模块没有直接固定在型材框架上，而是在模块底部垫了2mm厚的丁腈橡胶减震垫，再通过槽道内的滑块螺母锁紧，行走过程中铝型材传递的高频振动会被橡胶垫滤除大半，避免电路板上的接插件因为长期振动出现松脱、接触不良的问题。前端的两个万向辅助轮采用偏心安装结构，转向时的回转阻力更小，跨越焊缝、小凸起的时候不会出现卡滞，轮架的转轴处加装了聚四氟乙烯轴套，不需要频繁加注润滑脂就能保持顺滑转动，适配舷窗作业时可能遇到的潮湿、多尘工况。布线全部藏在铝型材的内置槽道里，外部没有裸露的线束，不会出现作业时线束被勾挂、磨损的隐患，槽道端部加装了尼龙端盖，避免灰尘、水汽进入槽道腐蚀螺栓和线材。电池模块的固定座做了快拆结构，按压侧面的卡扣就能直接取出电池更换，不需要拧动多颗固定螺丝，户外作业时更换电池的时间能压缩到十秒以内，固定座的侧壁贴了泡棉条，电池装入后不会因为晃动产生异响，也能避免电池外壳被金属框架刮花。前端的传感器安装位预留了多个调节孔位，可以根据实际作业需求更换不同类型的检测传感器，不需要重新加工安装支架，拓展性更强。整个框架的拼接没有采用复杂的角码连接，而是利用型材本身的槽道配合内置直角连接件，连接强度足够承受行走时的冲击载荷，同时外观更简洁，没有突出的连接部件，作业时不会剐蹭到周边的设备和窗体结构。
