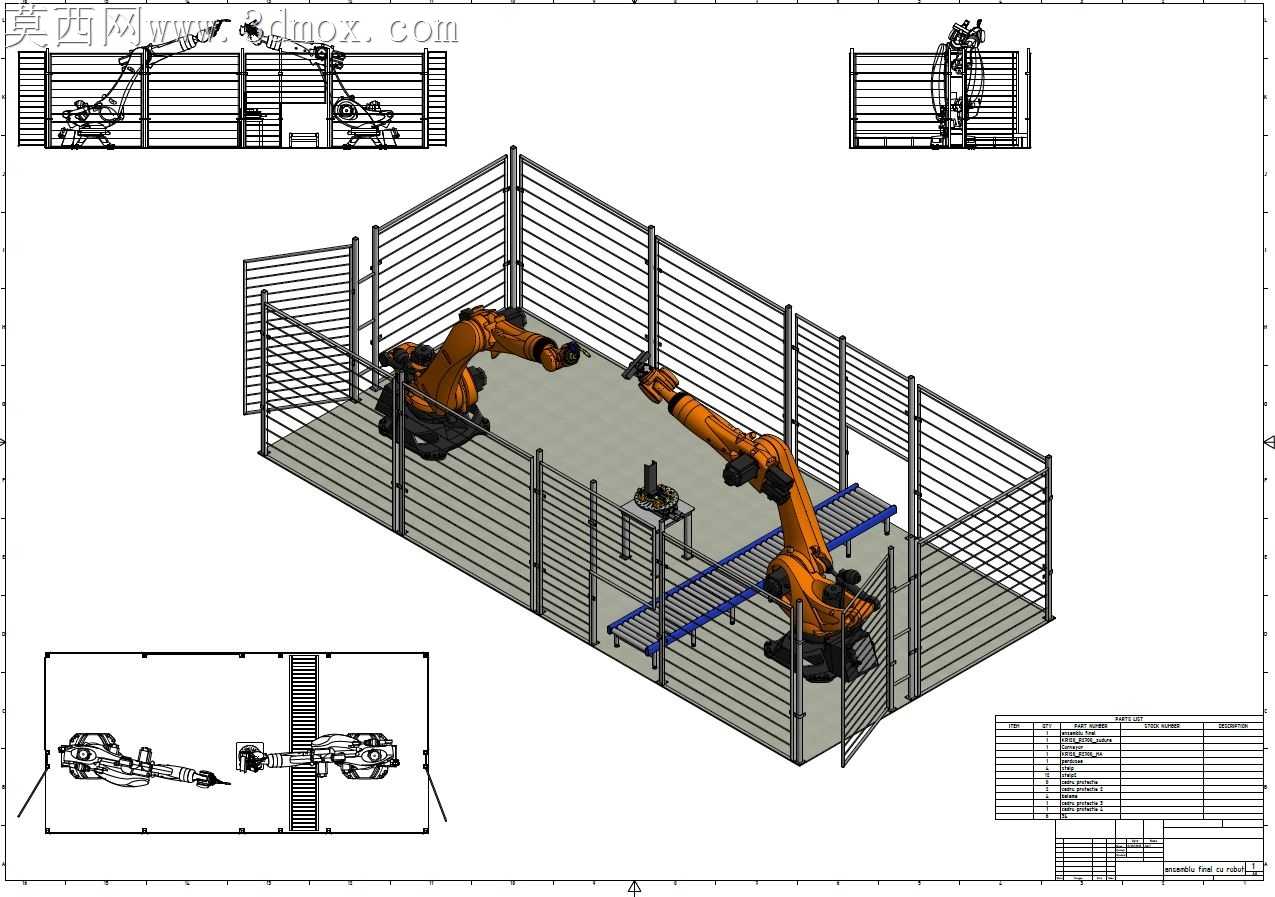

双工业机器人安全围栏焊接工作站

车间焊接工位最容易被忽略的隐患，就是弧光散射、焊渣飞溅对周边通行人员的灼伤及干扰，这套双机焊接单元的围栏布局，从现场防护边界的适配性出发做了多处细节调整。围栏的网片孔径特意选在12mm规格，既不会遮挡运维人员对工位内部设备状态的观察视线，又能完全阻挡焊接过程中飞溅的高温焊渣向外弹射，围栏立柱底部的固定脚座预留了长圆孔调节余量，适配车间地面不平整带来的安装公差，不用额外打磨地面就能快速完成围栏的调平固定，避免硬连接带来的围栏网片扭曲变形。两个焊接机器人的安装基座做了下沉式定位凸台，和地面预埋钢板的定位槽精准契合，安装时不用反复测量同轴度就能快速找正位置，基座表面预留的螺纹孔位置避开了机器人线缆走线的弯折半径，不会出现线缆长期摩擦基座棱角导致绝缘层破损的问题。工位中间的工装台架高度设置在850mm，刚好匹配机器人大臂伸展的最优作业区间，减少机械臂长时间处于极限伸展姿态带来的关节负载损耗，台架边缘的蓝色走线槽把焊接气管、信号线缆全部收纳在内，避免焊渣掉落烫坏管线，槽盖采用卡扣式固定，后期更换管线不用拆卸整段槽体，运维效率能提升近四成。围栏的检修门设置在两个机器人的侧后方安全距离外，门体配备的安全联锁开关直接接入机器人的急停回路，只要门体被非正常打开，两台机器人会立刻切断动力输出进入安全停止状态，不会出现误动作伤人的风险。工位内部的工件输送导轨延伸到围栏开口处，上下料操作人员不用进入围栏内部就能完成工件的取放，减少人员进入危险作业区的频次。双机的作业范围做了重叠区域的干涉校验，在协同焊接长尺寸工件时，两台机器人的运动路径提前做了避障规划，不会出现机械臂碰撞的问题，围栏内侧还预留了焊枪清理装置的安装位，位置刚好在两台机器人的可达范围内，不用额外增加机械臂的空行程距离就能完成焊枪清渣作业，压缩单工位的作业辅助时间。
