铝型材多关节夹持式机械手爪结构

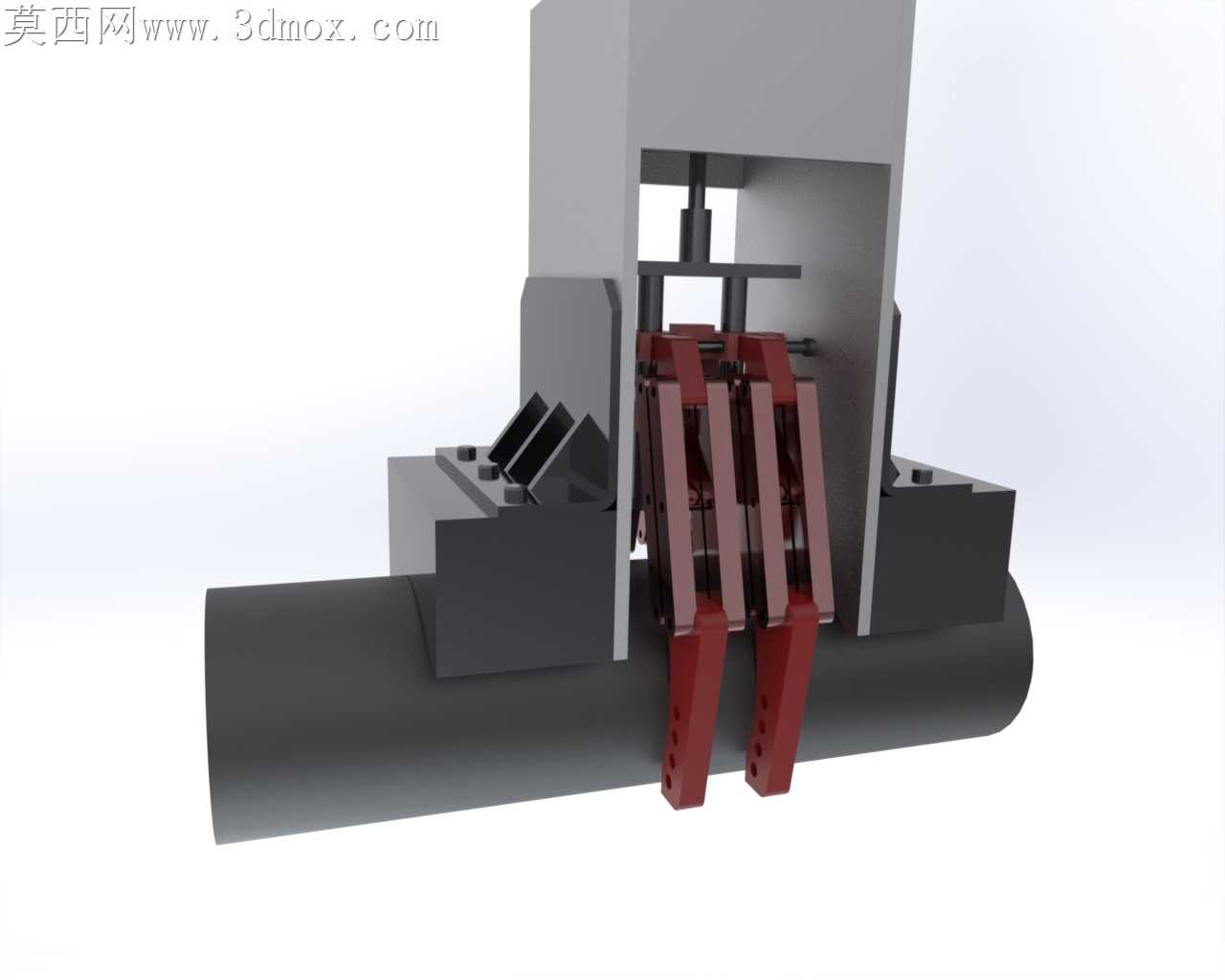

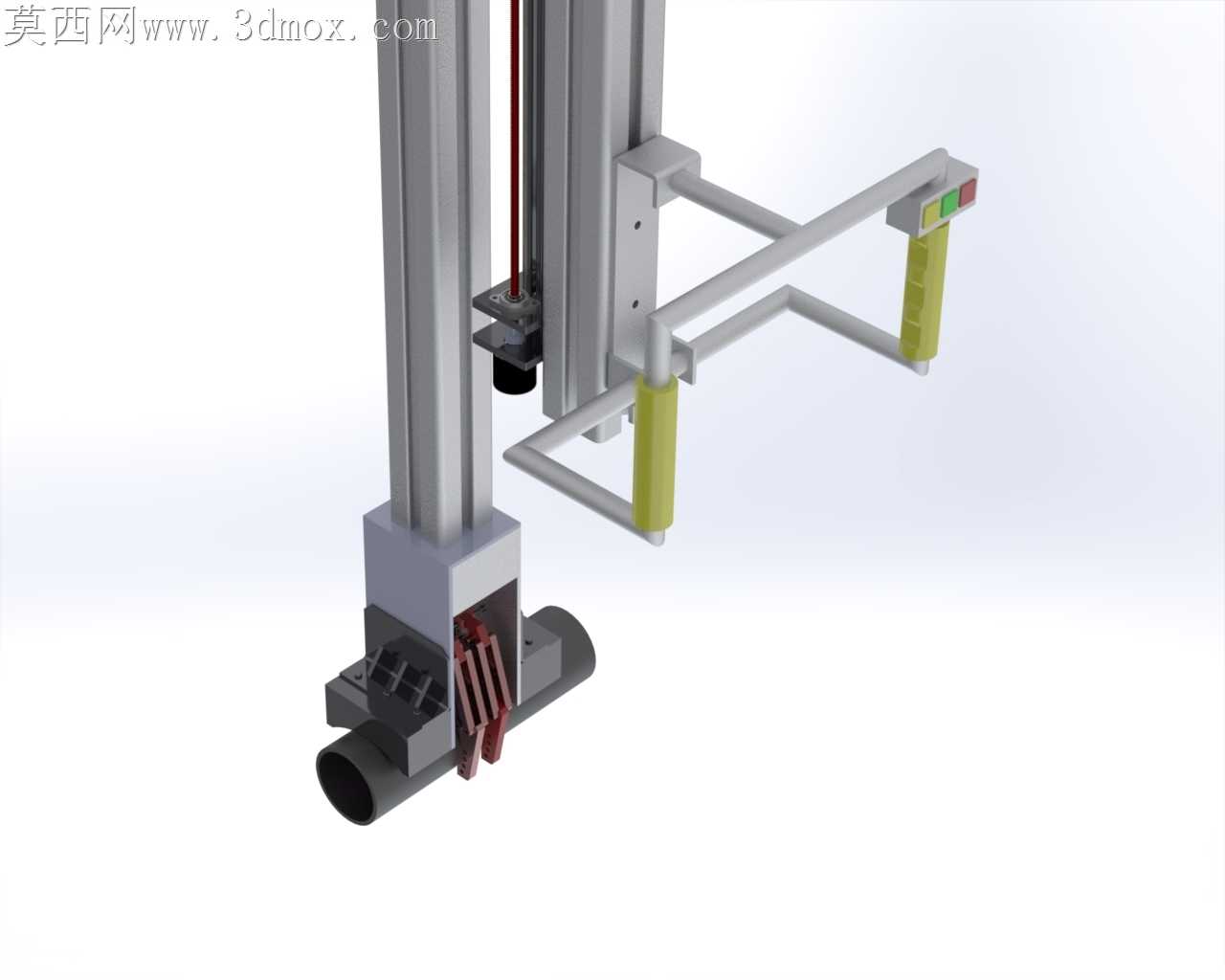

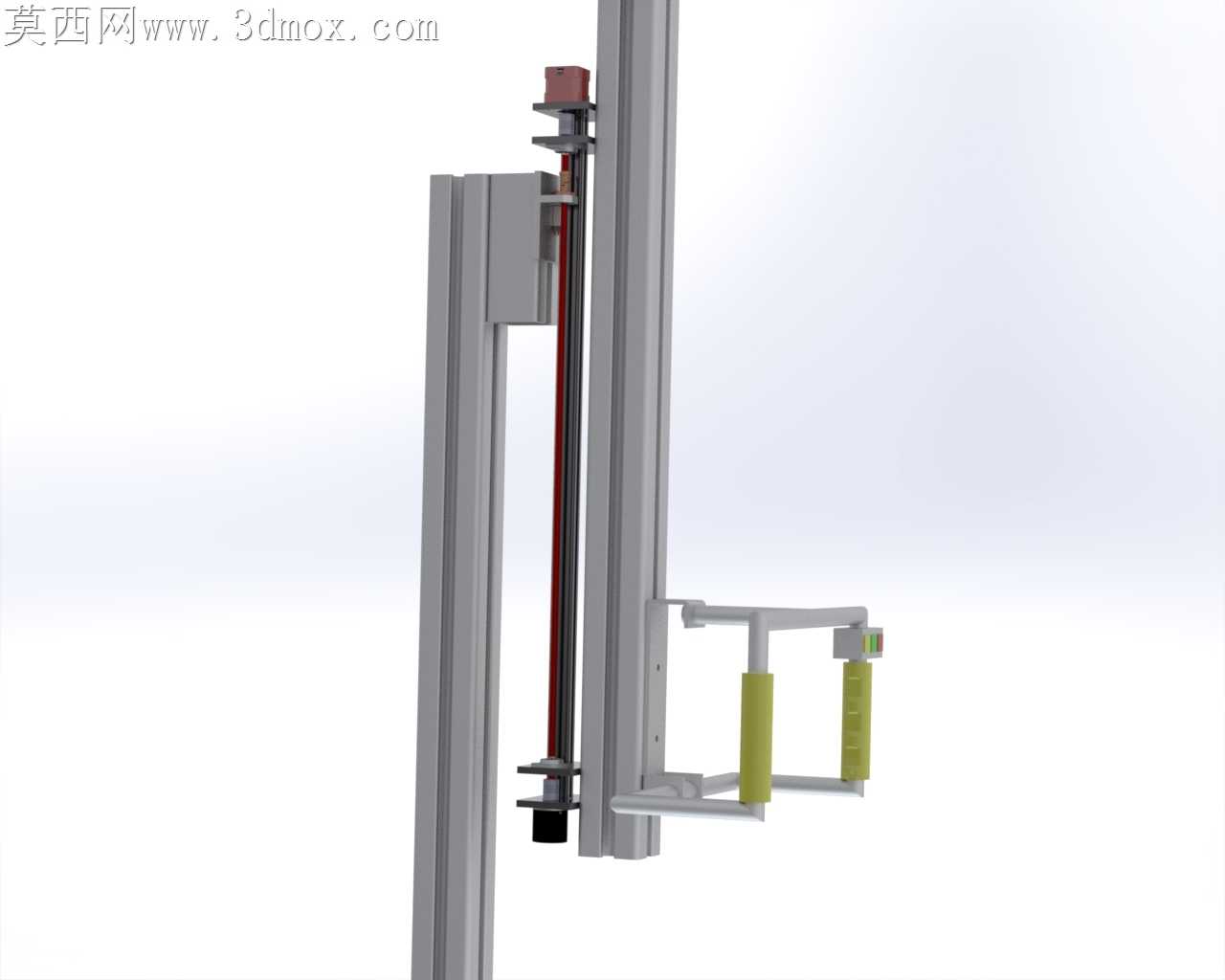

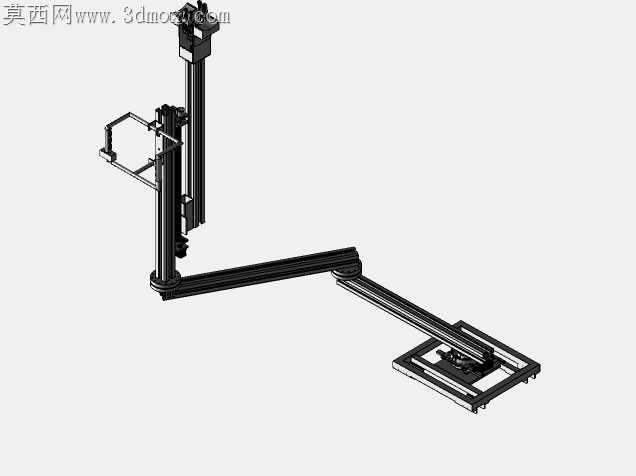

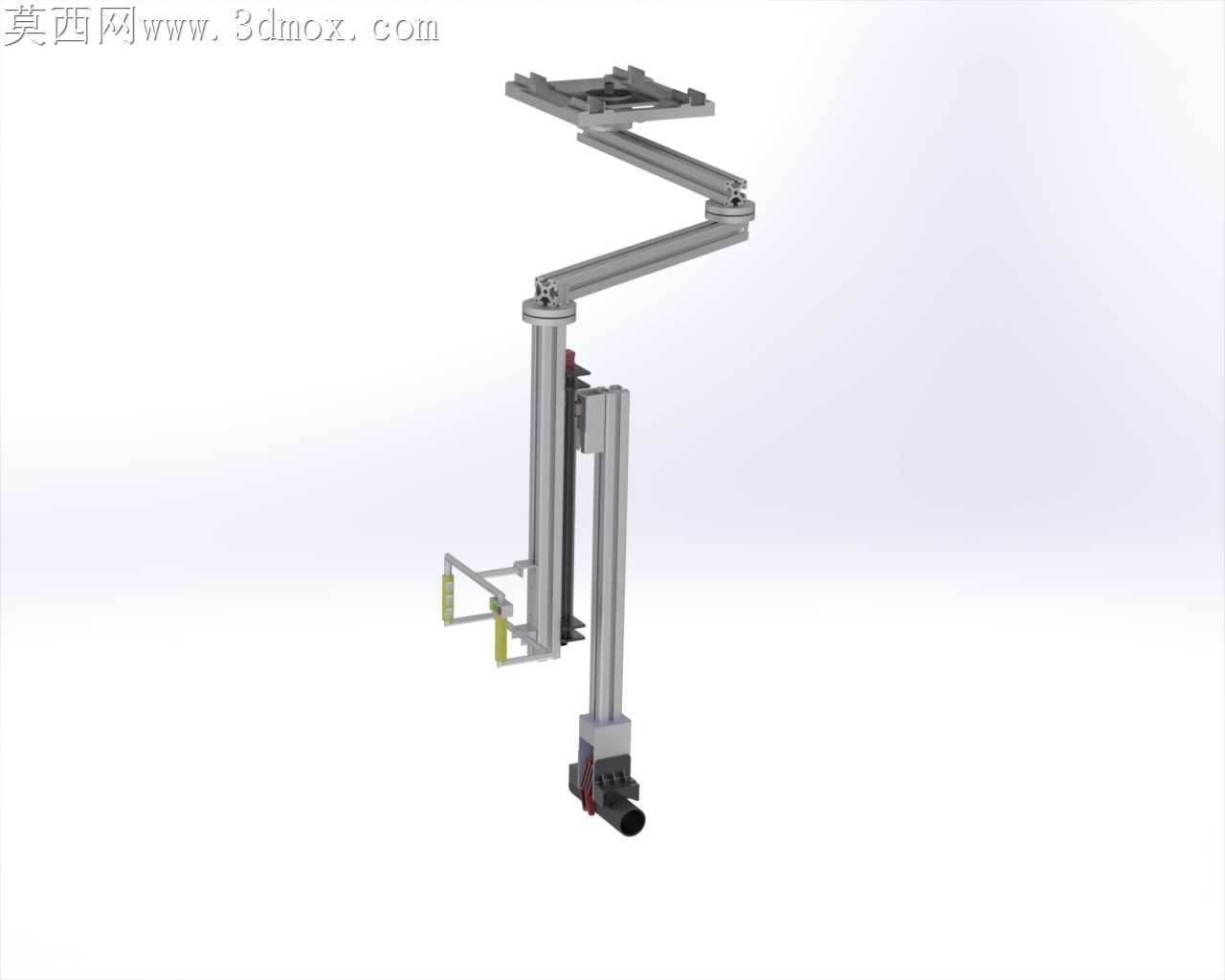

车间里常见的铝型材搭建工装，最容易踩的坑就是型材拼接处的累积公差——多段臂展伸开后，末端夹钳的定位偏差往往能超出工件允许的夹持范围，这款夹持臂的结构设计刚好对准了这个加工装配里的老问题。立柱段的型材滑槽没有做通长开槽，只在滑台行程对应的区间预留了安装位，避免通长槽带来的型材刚性折损，毕竟垂直立柱要承担整段折叠臂的倾覆力矩，槽口开得过长，反复负载后槽口边缘容易出现蠕变变形，夹钳的重复定位精度会逐月掉标。折叠臂的铰接位置没有用常规的角件拼接，而是嵌入了隐藏式的转轴座，转轴座的安装面直接贴在型材的端面铣平位置，避开了型材侧面槽口的装配间隙，要知道铝型材角件固定全靠槽内的弹片螺母，铰接处反复转动带来的交变载荷，很容易让弹片螺母出现松动，用端面锁固的转轴座，螺栓直接穿入型材端面的预攻螺纹孔，锁固力比侧面槽连接高出三倍有余。末端夹钳的导向件没有和夹钳本体做一体化设计，而是单独用耐磨材质做了快拆结构，夹钳长期接触工件边缘难免出现磨损，快拆结构不用拆解整段臂杆就能更换钳口，省掉了重新校准臂展坐标的麻烦。走线位置顺着臂杆的型材内槽布置，在每段铰接处留了刚好够线缆弯折的弧形余量，不会因为臂杆折叠夹伤线缆，也不会让线缆外露勾到周边的工装货架。计数导向模块贴在夹钳的侧方安装位，没有凸出于夹钳的夹持工作面，避免工件上料时撞到感应模块，安装座的腰型孔留了足够的调整空间，能适配不同尺寸工件的计数触发位置。整段臂架的配重块藏在立柱的底部腔体内，没有外露凸出来占用周边的操作空间，折叠臂完全收拢时，整台装置的投影面积刚好和立柱底座重合，适合在紧凑的流水线工位旁布置，不会给操作人员的通行留障碍。
