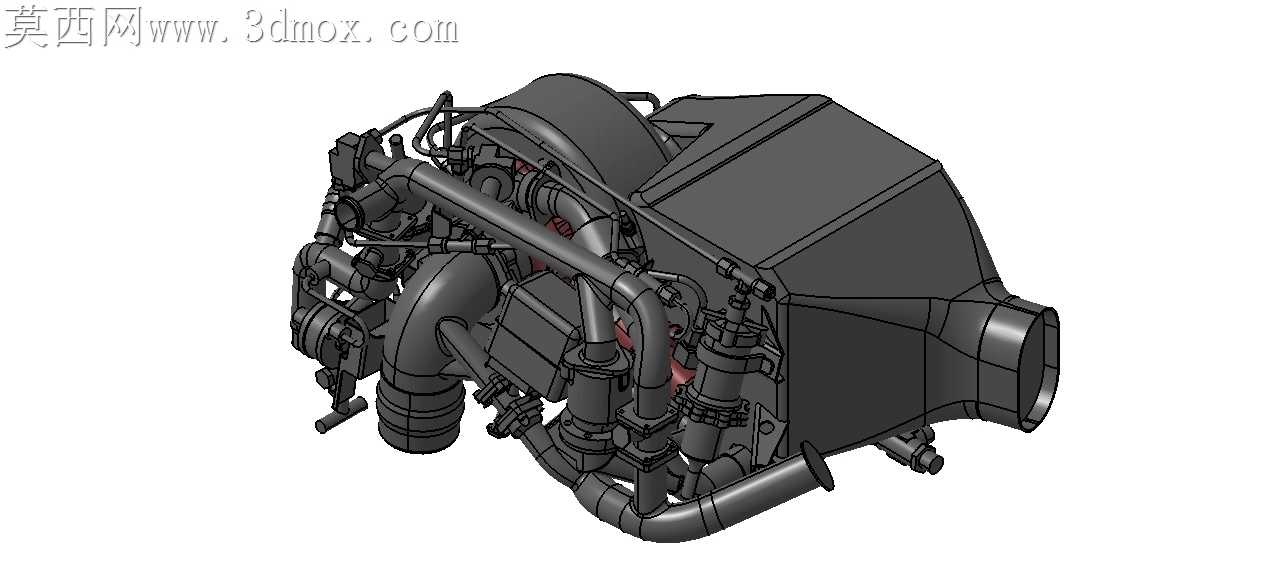

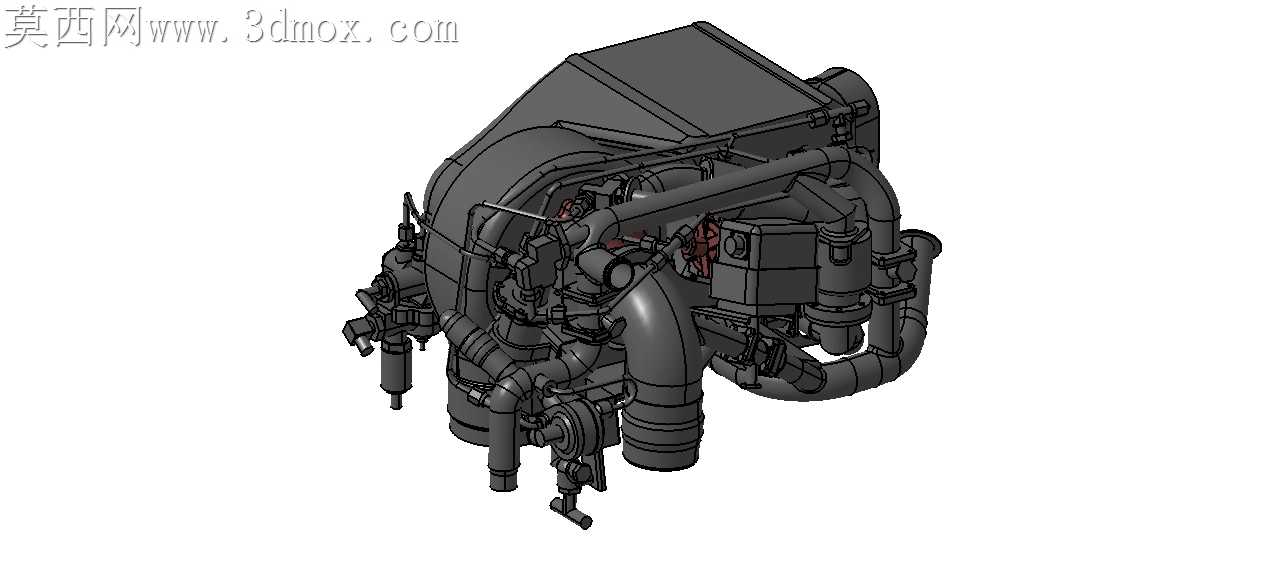

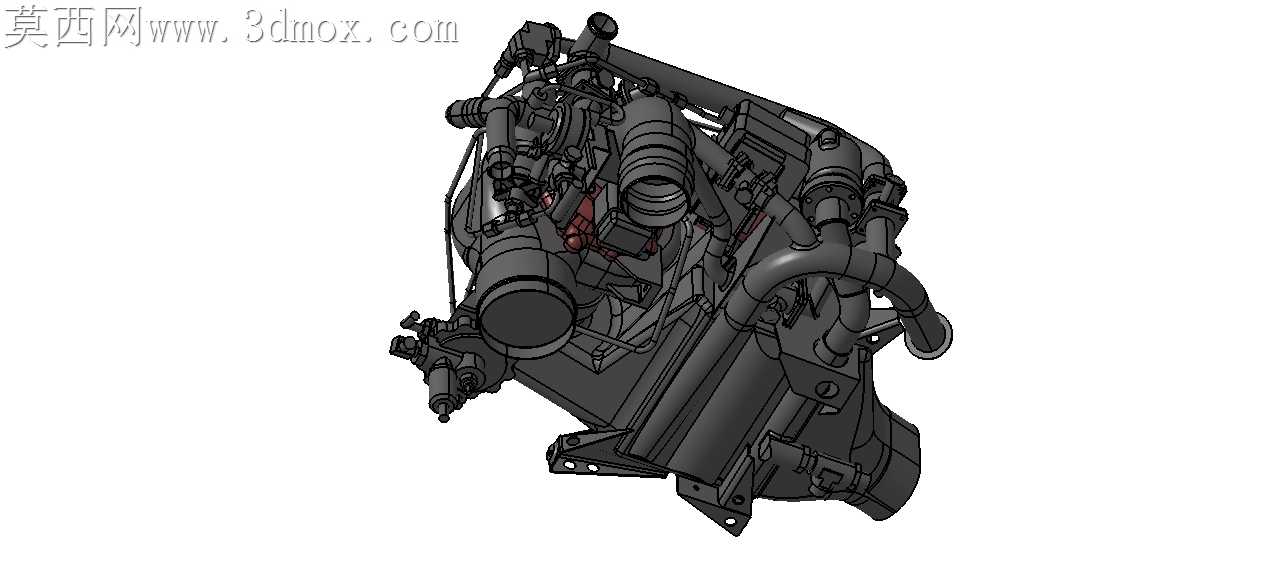

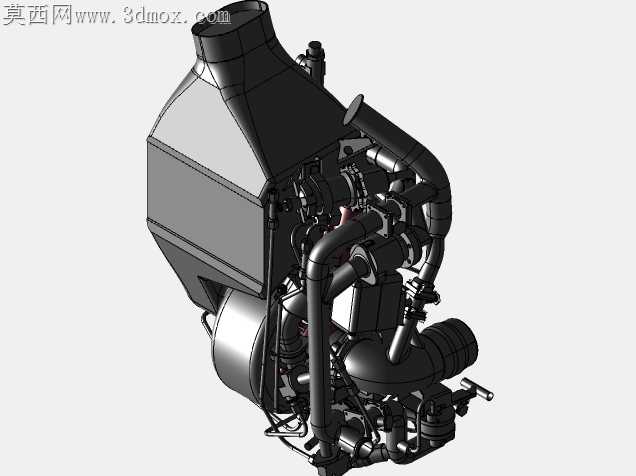

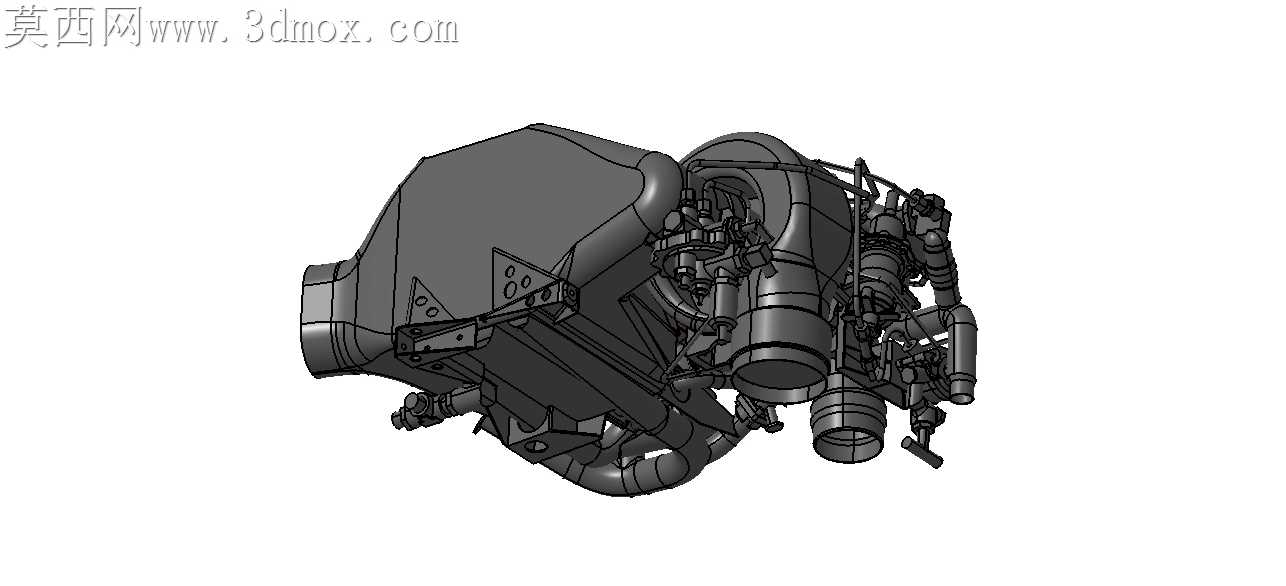

航空机载暖通动力单元的管路排布,最容易在实际装配阶段出现干涉隐患——不同走向的流体管路、线束固定位与壳体安装座如果在设计阶段没有预留足够的装配操作空间,后续总装时工人很难在狭窄的机舱安装位完成紧固件锁紧,甚至会出现管路强行弯折后应力集中,长期受飞行振动影响出现渗漏的问题。这套座舱空调动力装置的设计,在管路走向排布上做了很细致的空间避让,粗径的进气主管路沿壳体外侧大弧度弯折,没有出现直角硬转折,既降低了流阻损耗,也给细径的控制管路、线束卡扣留出了独立的排布层,不同功能的管线之间预留了至少3mm的间隙,不会因为飞行过程中的持续振动出现管线相互摩擦破损的情况。核心壳体的安装支耳位置做了加厚处理,支耳上的安装孔位周边设计了一圈凸台结构,不用额外增加加强筋就能提升安装位的结构强度,避免锁紧安装螺栓时支耳出现应力开裂。外露的阀件接口都做了统一的朝向调整,全部指向安装操作可达的一侧,后续维护时不用拆解周边其他部件就能直接对接管路或者更换密封件,能大幅降低机载设备的地勤维护难度。涡轮组件与壳体的配合位预留了合理的热胀间隙,考虑到设备运行时的温度变化,不会因为热膨胀出现转动卡滞,同时间隙值控制在密封件的有效补偿范围内,不会出现流体泄漏影响空调系统的换热效率。管线的固定卡扣位置都选在壳体的刚性加强筋上,没有直接固定在薄壳区域,避免长期振动导致卡扣松脱或者壳体局部变形。不同管径的管路衔接处都设计了过渡段,管径变化平缓,不会出现气流突变产生的额外噪音,能提升座舱内的乘坐舒适度。整套结构没有多余的冗余设计,每个部件的排布都兼顾了装配便利性、运行可靠性与维护便捷性,完全适配机载设备严苛的空间与重量限制要求。
